FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706

3.3.4 Aide au diagnostic

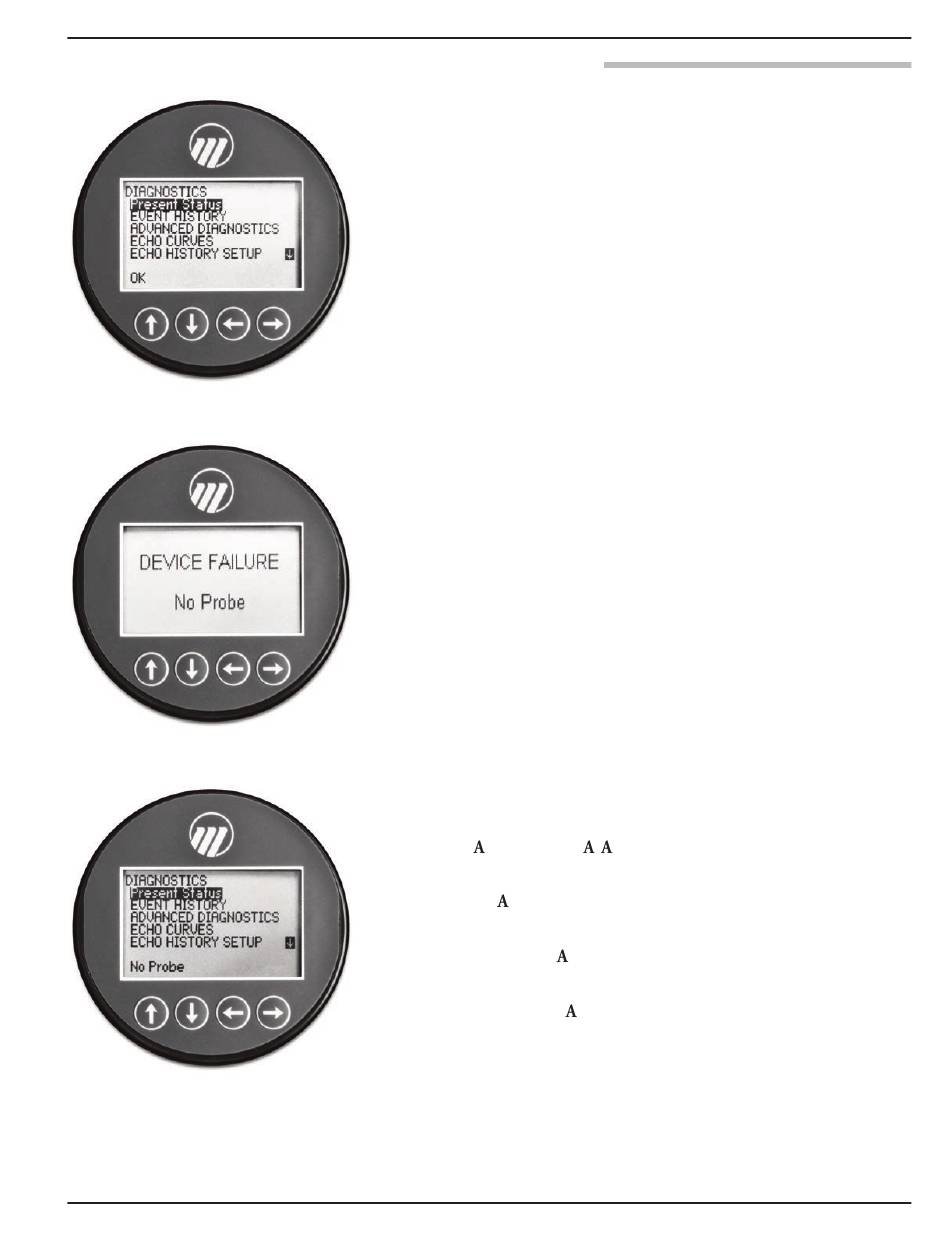

Si l'on sélectionne DIAGNOSTIQUES dans le MENU PRINCI-
PAL, on obtient une liste de cinq éléments au niveau supérieur du
menu DIAGNOSTIQUES.
Lorsque Etat Actuel est en surbrillance, l'indicateur de diagnostic actif
MAGNETROL ayant la priorité la plus élevée (la plus faible valeur dans
la colonne Priorité du tableau 3.3.3) s'affiche sur la ligne inférieure de
l'écran LCD ("OK" sur la figure de gauche). Si l'on appuie sur la touche
ENTREE, l'indicateur de diagnostic actif se déplace à la ligne supérieu-
re en retrait et affiche dans la zone inférieure de l'écran LCD une brève
explication et des solutions possibles concernant la condition indiquée.
Une ligne vide sépare l'explication de la solution. Le cas échéant, des indi-
cateurs de diagnostic actifs supplémentaires s'affichent avec leurs explica-
tions par ordre de priorité décroissante. Le nom et l'explication de chaque
indicateur actif supplémentaire sont séparés des précédents par une ligne
vide.
Si le texte relatif à l'explication et à la solution (et à d'autres ensembles
nom et explication) dépasse l'espace disponible, un symbole apparaît
dans la colonne à droite de la dernière ligne pour indiquer la présence de
texte supplémentaire en dessous. Dans cette situation, la touche BAS per-
met de faire défiler le texte vers le haut d'une ligne à la fois. De même,
lorsqu'il y a du texte au-dessus de la ligne supérieure du champ de texte,
un symbole apparaît dans la colonne à droite de la ligne (de texte) supé-
rieure. Dans cette situation, la touche HAUT permet de faire défiler le
texte vers le bas d'une ligne à la fois. Sinon, les touches BAS et HAUT
sont inopérantes. Dans tous les cas, le fait d'appuyer sur les touches
RETOUR ou ENTREE permet de revenir à l'écran précédent.
Lorsque le transmetteur fonctionne normalement et que le curseur
est positionné sur Etat Actuel, la ligne inférieure de l'écran LCD
indique "OK", car aucun indicateur de diagnostic n'est actif.
HISTORIQUE EVENEMENTS – Ce menu affiche les paramètres
liés à l'enregistrement des événements de diagnostic.
DI GNOSTIQUE V NCE – Ce menu affiche les paramètres liés
à certains des diagnostics avancés disponibles dans le modèle 706.
V LEURS INTERNES – Ce menu affiche les paramètres
internes en lecture seule.
TEMPER TURES ELEC – Ce menu affiche les informations
de température mesurées dans le module moulé en °F ou en °C.
TESTS TR NSMETTEUR – Ce menu permet à l'utilisateur
de régler manuellement le courant de sortie à une valeur
constante. Cette méthode permet à l'utilisateur de vérifier le
fonctionnement des autres équipements dans la boucle.
COURBES ECHO – Ce menu permet à l'utilisateur d'afficher en
direct les différents la courbe d'écho sur l'écran LCD.
