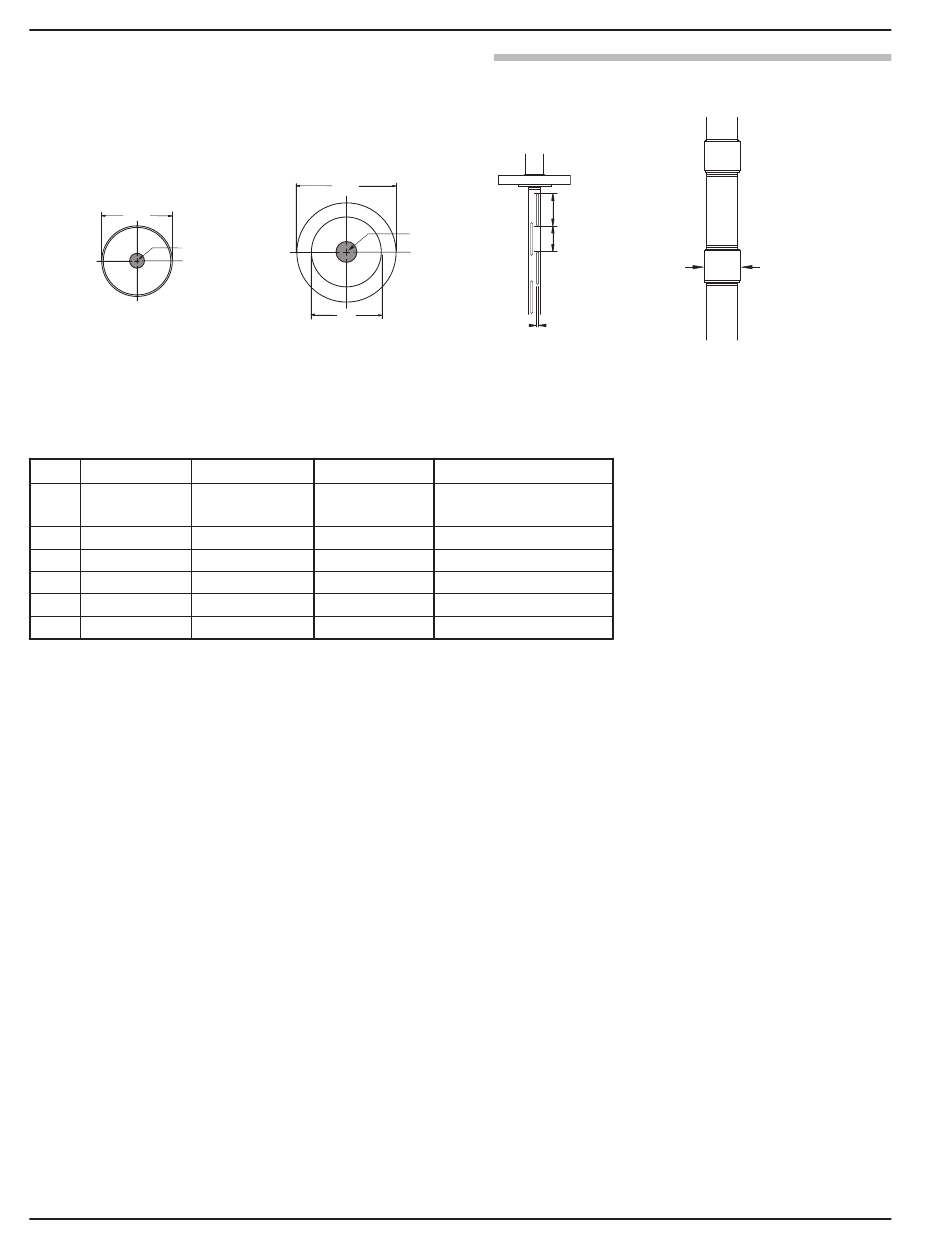

3.6.7 Spécifications physiques – Sondes coaxiales
mm
A
B
Sonde coaxiale GWR
Vue d'extrémité
mm
Dim. Petit diamètre Diamètre moyen Grand diamètre
A 22,5 31,75
B 8 10 maximum
C 100 153
8
D 4
E 96 138
F 31,75 —
74
F
B
A
Modèle 7yS
Sonde coaxiale GWR
Vue d'extrémité
41,1 45 - Acier inoxydable
49 - Hastelloy C et Monel
13 maximum 16 maximum
153 153
8
8
138 138
— —
C
E
D
Fentes de sonde
coaxiale
Élargie (standard)
FR 57-606.9 Transmetteur radar à ondes guidées ECLIPSE 706
Ø 63,5
Sonde coaxiale
segmentée élargie
