3.4.1 Description du décalage de niveau
Unités Niveau = Centimètres
Modèle Sonde = 7YT
Montage Sonde = NPT
Longueur Sonde = 90 cm
Décalage Niveau = 0 cm
Echelle Diélectrique =
Supérieur à 10
4 mA = 24 cm
20 mA = 60 cm
Unités Niveau = Centimètres
Modèle Sonde = 7YT
Montage Sonde = NPT
Longueur Sonde = 90 cm
Décalage Niveau = 10 cm
Echelle Diélectrique =
Supérieur à 10
4 mA = 24 cm
20 mA = 60 cm
Informations de configuration
Cette section donne des détails supplémentaires liés à la confi-
guration pour certains des paramètres du menu indiqués à la
section 2.6.
Le paramètre intitulé Décalage Niveau dans le menu
RÉGLAGE INSTRUMENT/CONFIG DE BASE de
l'ECLIPSE 706 est défini comme la mesure de niveau souhai-
tée lorsque la surface du liquide est à l'extrémité de la sonde.
Le transmetteur ECLIPSE 706 est livré avec le paramètre
Décalage Niveau réglé par défaut sur 0. Avec cette configura-
tion, toutes les mesures sont indiquées par rapport à l'extrémi-
té inférieure de la sonde. Voir l'exemple 1.

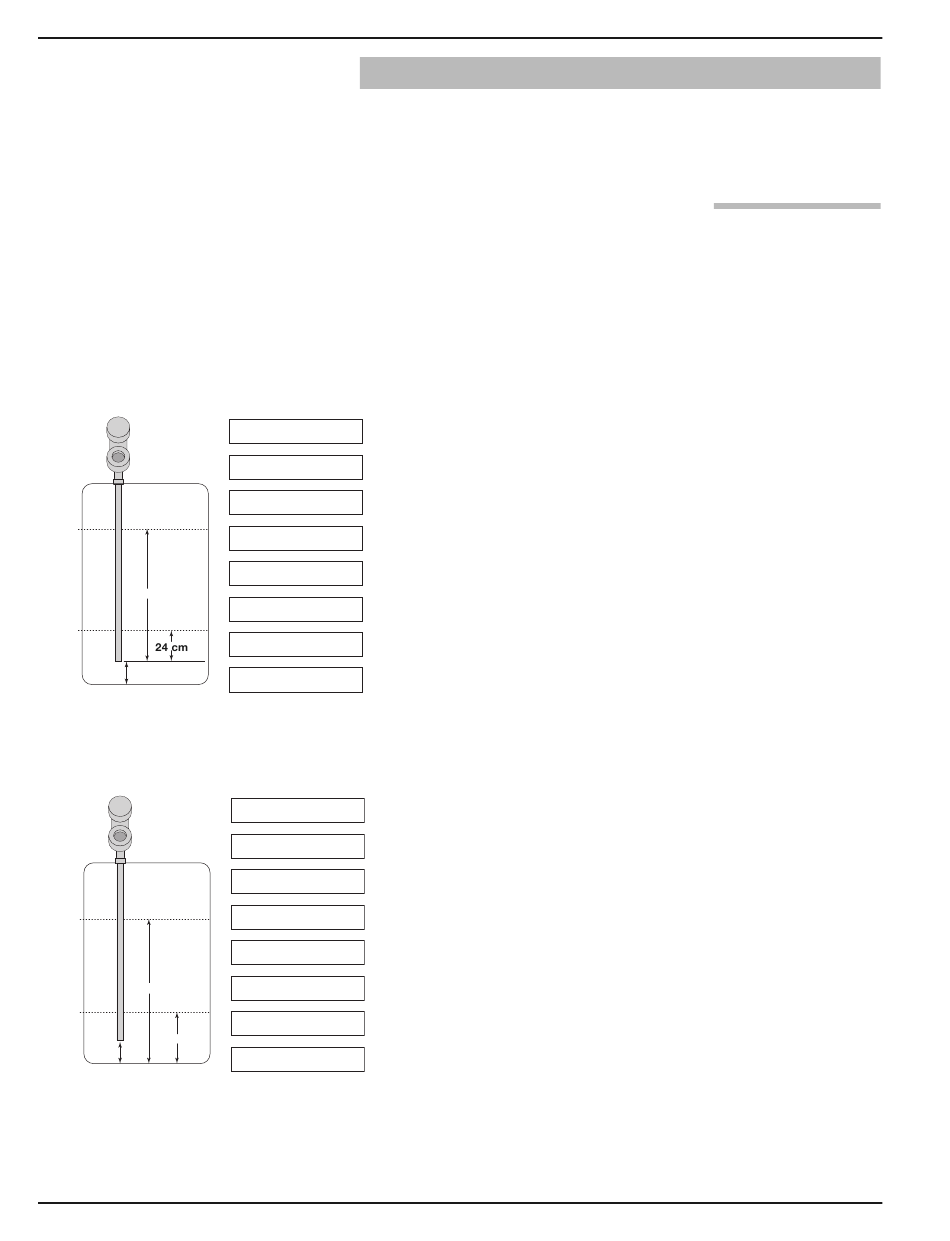

Exemple 1 (Décalage Niveau = 0 à la livraison):
L'application requiert une sonde coaxiale 7yT de 90 cm avec un
raccordement NPT. Le fluide de process est de l'eau et l'extrémi-
té inférieure de la sonde se situe à 10 cm du fond du réservoir.
L'utilisateur souhaite définir le Réglage 4 mA (VMinE) à
24 cm et le Réglage 20 mA (VMaxE) à 60 cm de l'extrémi-
té inférieure de la sonde.
Dans les applications où l'on souhaite obtenir toutes les
mesures par rapport au fond du réservoir, il est nécessaire de
modifier le paramètre Décalage Niveau pour lui donner la
valeur de la distance comprise entre l'extrémité inférieure de la
sonde et le fond du réservoir, comme illustré dans l'exemple 2.
Exemple 2:
L'application requiert une sonde coaxiale 7yT de 90 cm avec
un raccordement NPT. Le fluide de process est de l'eau et
l'extrémité inférieure de la sonde se situe à 10 cm du fond
du réservoir.
L'utilisateur souhaite définir le Réglage 4 mA (VMinE) à
24 cm et le Réglage 20 mA (VMaxE) à 60 cm du fond du
réservoir.
Lorsque le transmetteur ECLIPSE est monté dans une
chambre ou une bride, il est généralement souhaitable de le
configurer pour que la valeur du paramètre Réglage 4 mA
(VMinE) corresponde au raccordement inférieur et pour que la
valeur du paramètre Réglage 20 mA (VMaxE) corresponde au
raccordement supérieur. La plage de mesure devient alors la
dimension de centre à centre. Dans ce cas, il est nécessaire
d'entrer une valeur négative pour Décalage Niveau. De cette
manière, toutes les mesures sont alors données par rapport à
un point situé plus haut sur la sonde, comme représenté dans
l'exemple 3.
