57-606 Transmetteur radar à ondes guidées ECLIPSE 706
HISTORIQUE CONFIG ECHO – Le modèle 706 intègre une
fonction unique et puissante qui permet de capturer automatique-
ment les formes d'onde en fonction d'événements de diagnostic, de
l'heure ou de ces deux paramètres. Ce menu contient les para-
mètres qui permettent de configurer cette fonctionnalité.
Il est possible d'enregistrer directement onze (11) formes d'onde
dans le transmetteur:
• Neuf (9) courbes de dépannage
• Une (1) courbe de rejet d'écho
• Une (1) courbe de référence
DONNEES TENDANCES – Il est possible d'afficher sur l'écran
LCD une tendance des variables primaires sur 15 minutes.
3.3.5 Résolution des problèmes liés à l'application
Les problèmes liés à l'application peuvent avoir une multitude de
causes. Les dépôts de matière sur la sonde sont évoqués ci-après.
Dans la plupart des cas, les dépôts de matière sur la sonde ne
posent pas de problème car les circuits de l'ECLIPSE fonctionnent
de façon très efficace. Les dépôts de matière peuvent être de deux
types:
• Dépôt continu d'un film
• Pontage

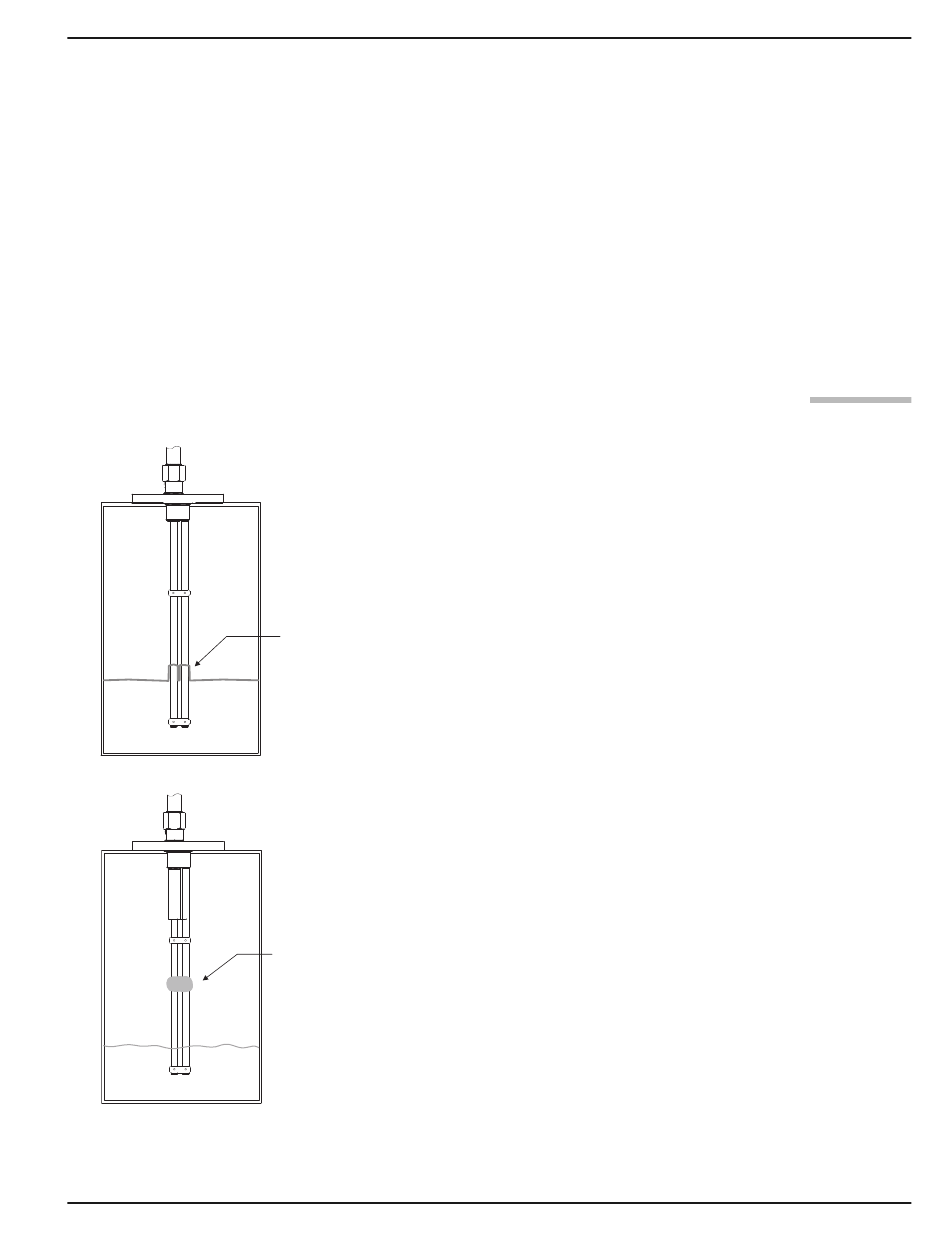

Dépôt d'un
film
3.3.5.1
Dépôt continu d'un film
Un type de problème potentiel lié à l'application se produit lorsque
le fluide forme un dépôt continu sur la sonde. Bien que l'ECLIPSE
706 continue d'effectuer les mesures efficacement, quelques petites
imprécisions peuvent se produire si la propagation du signal est
affectée par l'épaisseur, la longueur et la constante diélectrique du
dépôt.
Il est cependant très rare que la présence d'un dépôt entraîne une
dégradation perceptible des performances.
Pontage
Pontage
Un problème de dépôt plus courant se produit lorsque le fluide de
process est visqueux ou suffisamment solide pour former un col-
matage ou un pontage entre les éléments. Ce pontage peut entraî-
ner une dégradation perceptible des performances. Ainsi, un fluide
de constante diélectrique élevée, comme un liquide aqueux, pour-
rait être détecté comme un niveau à l'endroit du pontage.
De même, les mesures peuvent être affectées si le produit s'accu-
mule sur les cales d'espacement qui séparent les éléments de la
sonde coaxiale. Un fluide à haute valeur diélectrique, comme un
liquide aqueux, entraînera une erreur importante.
Modèle 706 (sonde coaxiale à deux éléments ou sonde
double flexible)
53
