NOTA Un contacto separado debe ocasionar de manera simultánea que la energía CA de
entrada del SIE se elimine.
4.
5.
6.
7.
8.
EATON Guía de Instalación del SIE de Powerware
Conecte contactos secos aislados y normalmente-abiertos
(clasificados para soportar un máximo de 60 Vdc, un máximo de
30 Vac RMS y un máximo de 20 mA) a lo largo del dispositivo REPO
a la Patilla 1 y Patilla 2 (consulte la Figura 27). Utilice cable trenzado,
no blindado, tamaño 0,75 mm
Vuelva a conectar el conector de REPO con el puerto de REPO.

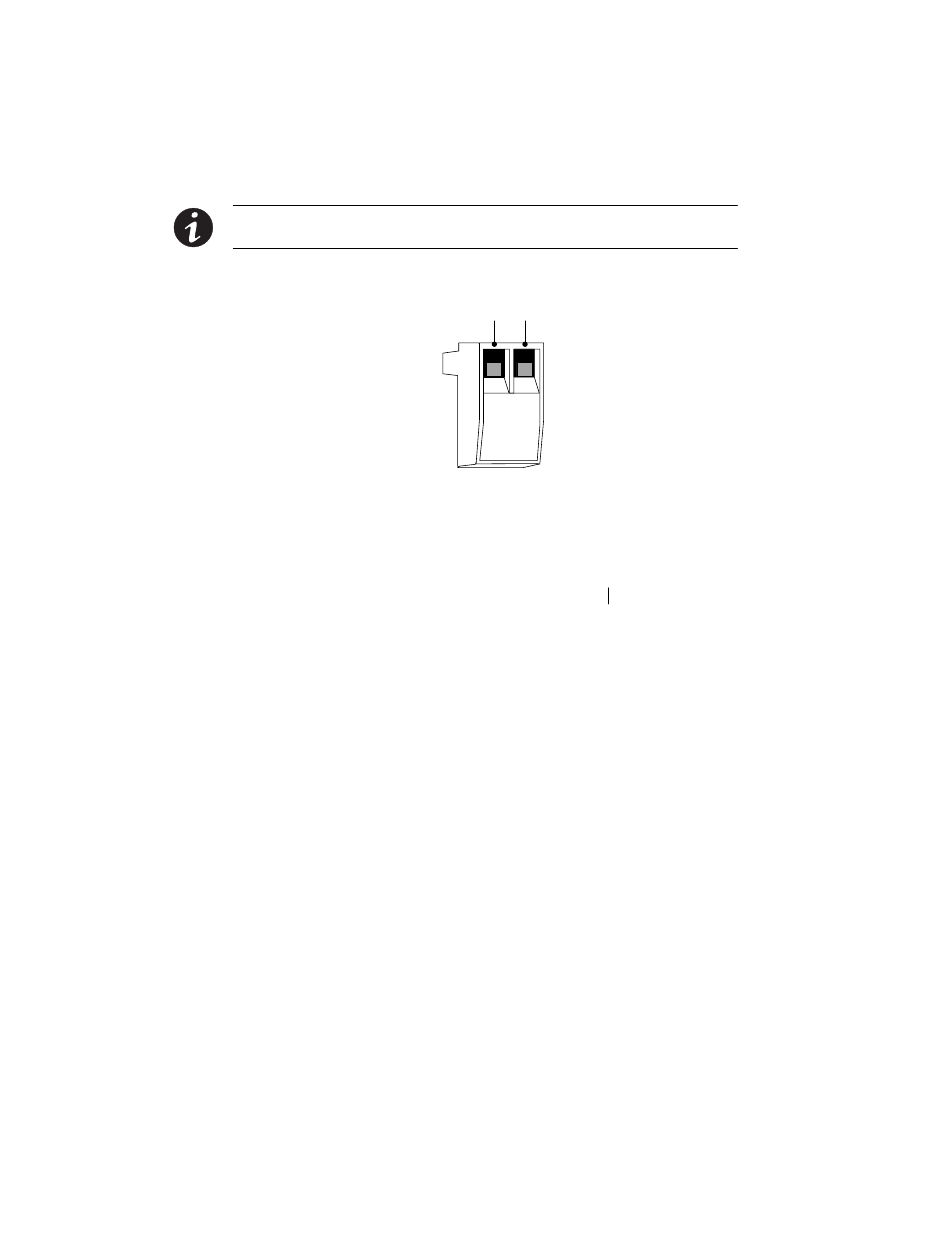

Figura 27. Conector de REPO
Verifique que el interruptor de REPO conectado externamente no
esté activo para permitir que pase energía a los receptáculos de
salida del SIE.
Conecte el SIE y arránquelo al presionar el botón On (Encendido).
Encienda el interruptor de REPO externo para probar el
funcionamiento de REPO.
Desactive el interruptor de REPO externo y reinicie el SIE.
®
