INSTALLATION
3.
REMARQUE Un contact distinct doit couper simultanément l'alimentation CA d'entrée de
l'onduleur.
4.
5.
6.
7.
8.
72
EATON Guide d'Installation Powerware
Connectez des contacts isolés et secs ouverts normalement
(fonctionnant à 60 Vcc maximum, 30 Vca RMS maximum et 20 mA
maximum) sur les broches 1 et 2 de l'appareil REPO (voir
Figure 27). Utilisez un câble tressé non blindé de
2 2
taille 0,75 mm –0,5 mm (18–20 AWG).
Rebranchez le connecteur REPO sur le port REPO.

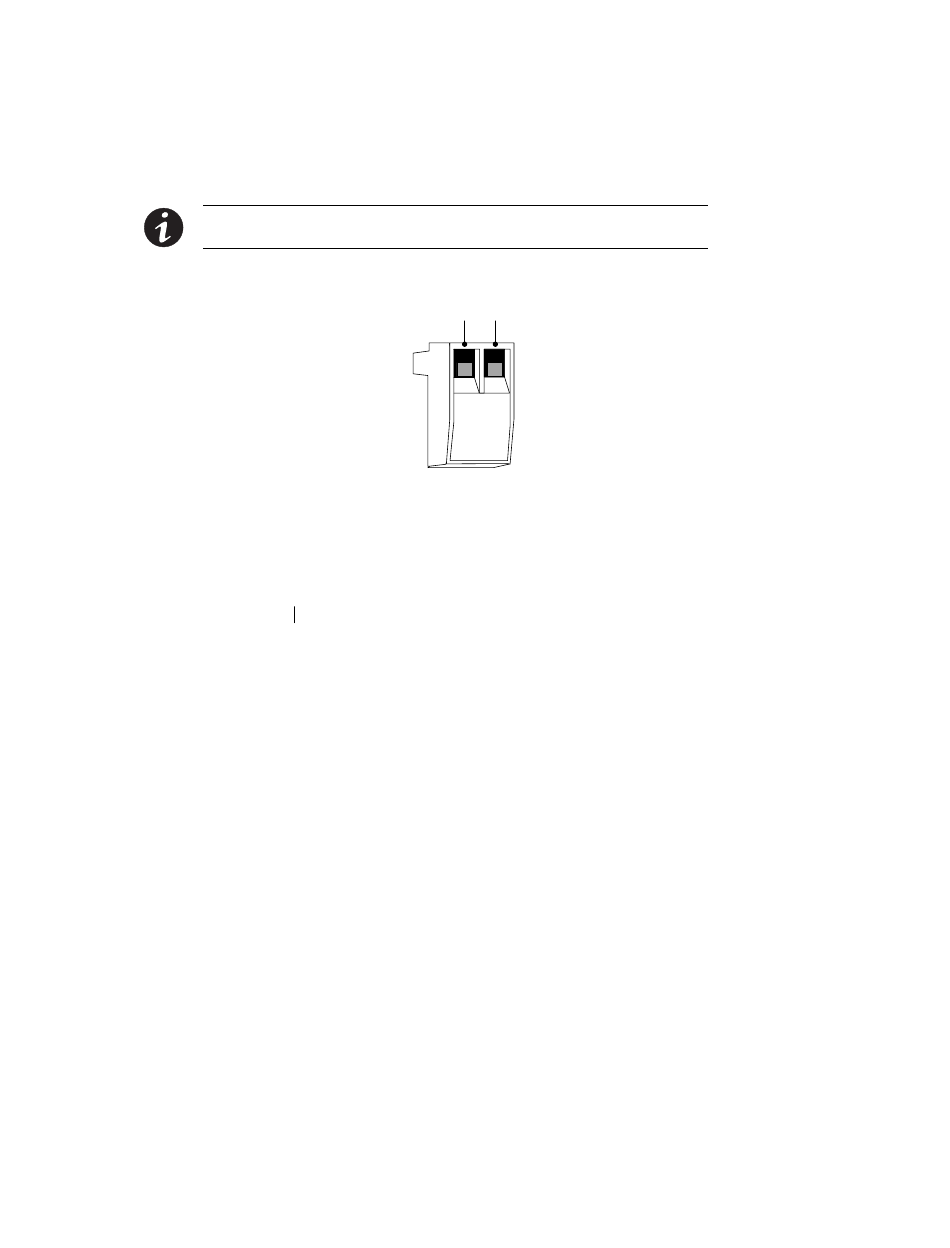

Figure 27. Connecteur REPO
Assurez-vous que le commutateur REPO connecté à l'extérieur
n'est pas activé afin de permettre l'alimentation des prises de sortie
de l'onduleur.
Branchez l'onduleur et démarrez-le en appuyant sur le bouton
Marche .
Activez le commutateur REPO externe pour tester la fonction
REPO.
Désactivez le commutateur REPO externe et redémarrez l'onduleur.
®
9125 (9910-P30) Onduleur pour Applications IBM
Broche 1 Broche 2
