DDPC
• Garantire un'adeguata preparazione dell'aria compressa (è Dati tecnici).
• Una volta scelto un fluido con determinate caratteristiche, è necessario utilizzarlo per tutta la dura­
ta del prodotto.
Esempio: utilizzare sempre aria compressa non lubrificata.
• Alimentare gradualmente l'impianto. L'alimentazione graduale impedisce il verificarsi di movimenti
incontrollati.
Per ottenere un'alimentazione graduale all'inserzione si può utilizzare la valvola di inserzione HEL
(è Accessori).
5

Montaggio

5.1

Montaggio delle parti meccaniche

• Verificare le condizioni di impiego del DDPC:
– con funzione di cilindro di misurazione,
– con controllo elettronico.
Nota
Per l'impiego del DDPC con controllo elettronico:
• Utilizzare il DDPC solo nelle posizioni di montaggio omologate
(è informazioni specifiche relative ai controllori di posizionamento).
• Per l'installazione meccanica osservare le istruzioni riportate nelle descrizioni del
controllore di posizionamento.
• Assicurarsi che lo spazio di movimento dei tubi flessibili e degli accessori di attacco sia sufficiente.

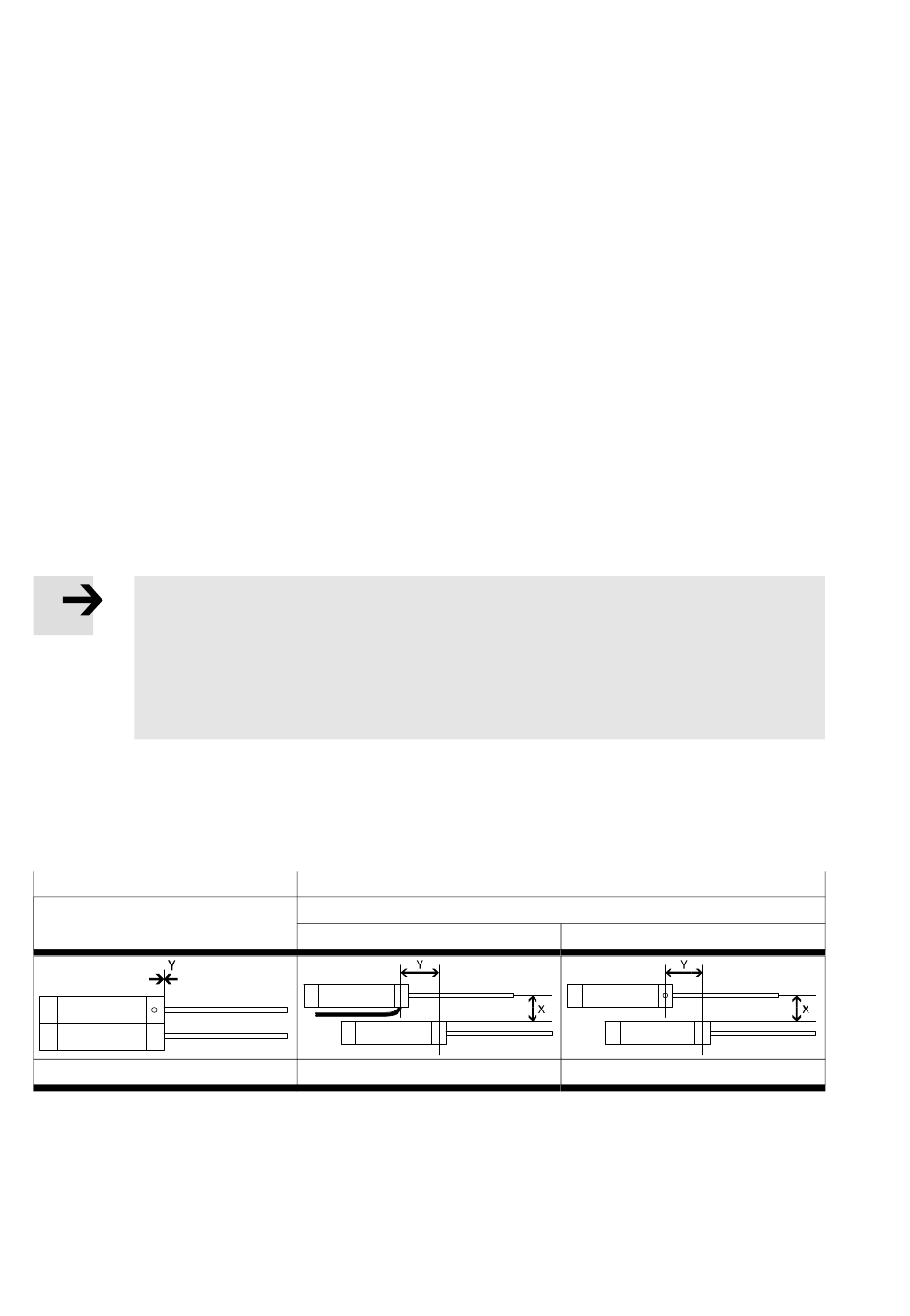

Con disposizione parallela dei cilindri:
• Tenere presente le seguenti distanze minime. In caso contrario i campi magnetici possono disturbar­
si reciprocamente e quindi determinare errori di valutazione del sistema di misurazione.
Montaggio in parallelo
Testata anteriore a raso (Y = 0)
Nessuna distanza minima
Tab. 1
54
Monstaggio spostato
Testata anteriore spostata (Y > 0)
Uscita del cavo tra i cilindri
Distanza minima X  70 mm
Uscita del cavo non tra i cilindri
Distanza minima X  60 mm
Festo – DDPC – 1505a Italiano
