Editeur correction de couleur
Commutez maintenant sur la vue Forme d'onde :

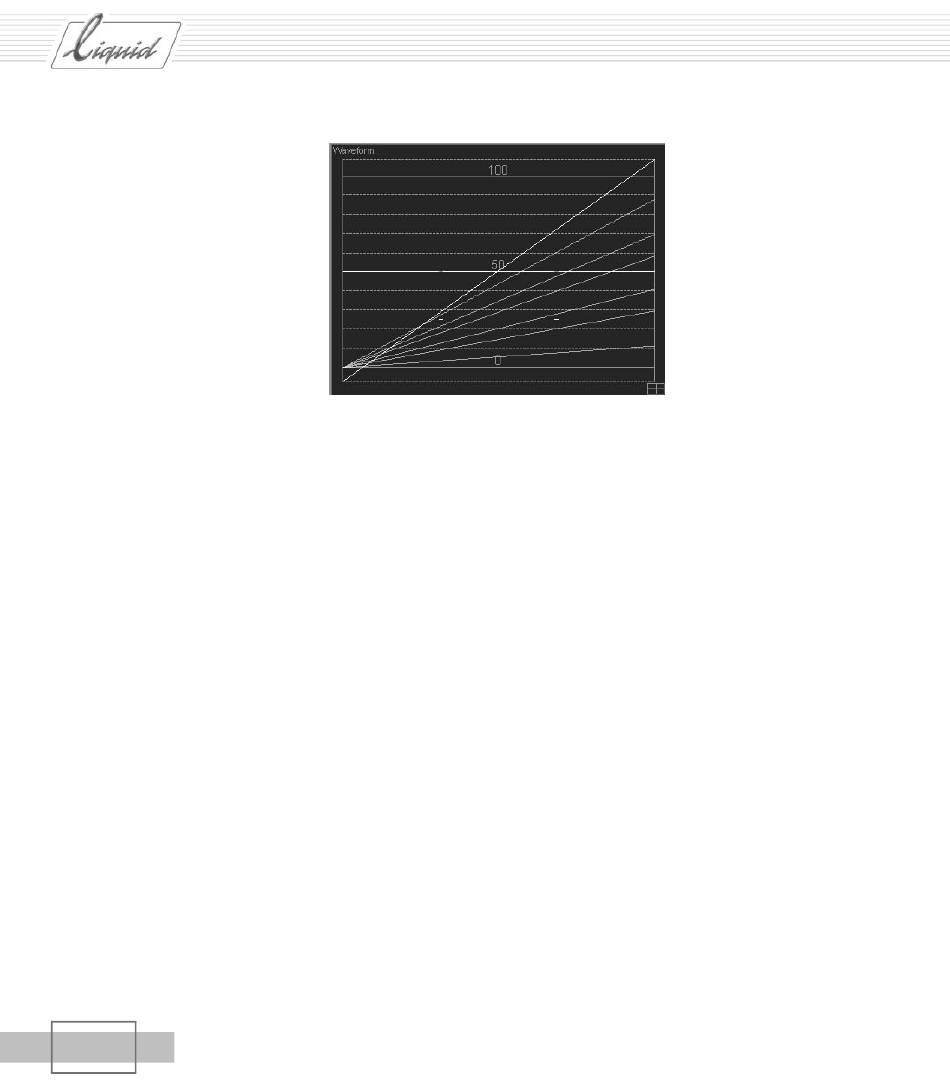

Mire d'essai standard dans la vue Forme d'onde (non verrouillée)
La Vue Forme d'onde permet de mesurer la luminance (luminosité et niveau vidéo) d'un signal d'image.
Contrairement au Vectorscope, la vue Forme d'onde a une relation spatiale avec l'image, comme l'indique claire-
ment la ligne traversant en diagonal l'écran de bas en haut et de gauche à droite. Cette ligne indique la crois-
sance de la luminance du prisme des nuances de gris de gauche à droite.
Les autres six lignes diagonales représentent les six bandes de couleur dans le gradient de luminance.
La ligne des champs de couleur YUV avec deux intervalles est positionnée à 50% (Y = 128); les lignes courtes
sous les intervalles représentent les barres grises sous les champs de couleur.
Le repère d'échelle rouge à 0 (pour cent) représente le noir selon la norme CCIR (Y = 16) et le repère à 100
représente le blanc selon la norme CCIR (Y = 235). Si vous activez le Legalizer
( page 12-26), les lignes/valeurs sortant de cette plage sont verrouillées.
Un autre nom courant désignant la plage de 0 à 100% est l'"amplitude de l'image".
