Section 6
Dépannage
92
l'unité principale, un défaut interne est indiqué par le clignotement en vert de la
LED d'appareil prêt située derrière le module d'alimentation et par un
clignotement rapide en rouge du bouton d'accueil de l'IHM.
Selon la gravité du défaut, différentes actions sont lancées. Le relais de protection
essaie d'éliminer le défaut en redémarrant. En cas de persistance du défaut, le relais
de protection reste en mode de défaut interne. Tous les autres contacts de sortie
sont libérés et verrouillés pour le défaut interne. Le relais de protection continue à
exécuter des tests internes lorsqu'il est en situation de défaut.
Si le défaut interne disparaît, la LED d'indication de défaut cesse de clignoter et le
relais de protection revient dans son état de fonctionnement normal.
Le signal de sortie de l'auto-surveillance fonctionne selon le principe du circuit
fermé. En conditions normales, le relais de protection est alimenté et l'intervalle de
contact 3-5 de l'emplacement B est fermé. En cas de défaillance de l'alimentation
électrique auxiliaire ou de détection d'un défaut interne, l'intervalle de contact 3-5
est ouvert.
GUID-C9AF791D-D8F6-4768-A6D9-12FD192129CD V1 FR-FR

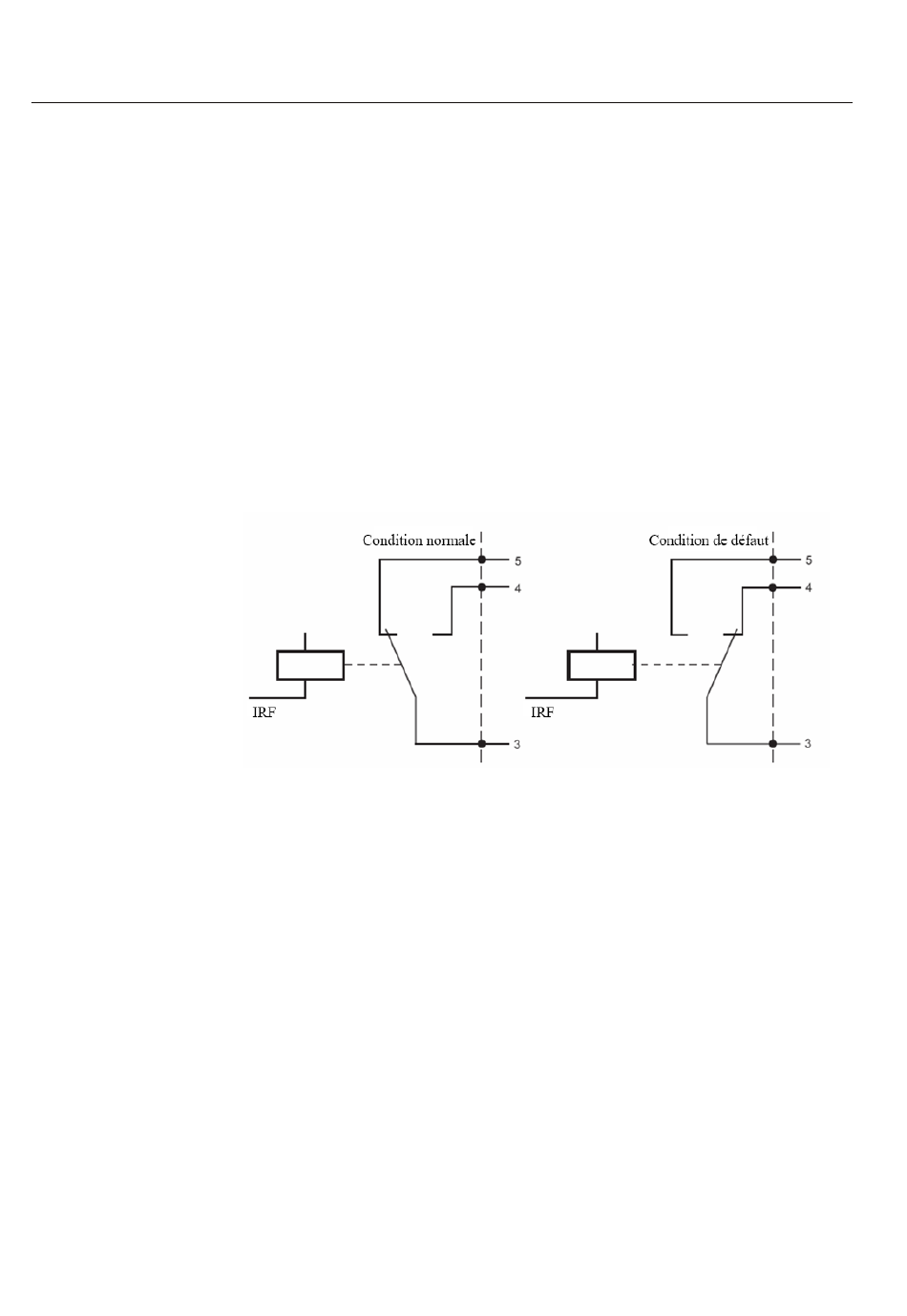

Figure 83: Contact de sortie
Le code de défaut interne indique le type de défaut interne du relais. Lorsqu'un
défaut survient, le code correspondant doit être enregistré afin de pouvoir le
signaler au service client d'ABB.
La page d'état du relais (Relay Status) contient plus d'informations sur le défaut
interne actif. Dans l'IHML, l'état de défaut interne est indiqué par une LED rouge.
D'autres informations sur le défaut et les options de remise en service peuvent être
consultées en sélectionnant More Information.
