Ports physiques

Le module de communication du relais dispose d'un port spécifique auquel est
connectée l'IHML à l'aide d'un connecteur RJ-45 et d'un câble galvanique CAT 6
S/FTP. L'IHML peut aussi être connectée au relais via le réseau de communication
du poste s'il est nécessaire d'établir une plus grande distance entre le relais et
l'IHML.
En outre, l'IHML possède un port de service Ethernet avec un connecteur RJ-45 et
un port USB. Le port de service peut être utilisé pour la connexion de PCM600 ou
la connexion de l'IHMW. Le transfert de données sur une clé USB est possible via
le port USB. Par défaut, le port USB est désactivé et doit être mis en service à
l'aide d'un paramètre spécifique.
GUID-D53AE6BA-8746-4796-B1C9-13352190FAEA V1 FR-FR

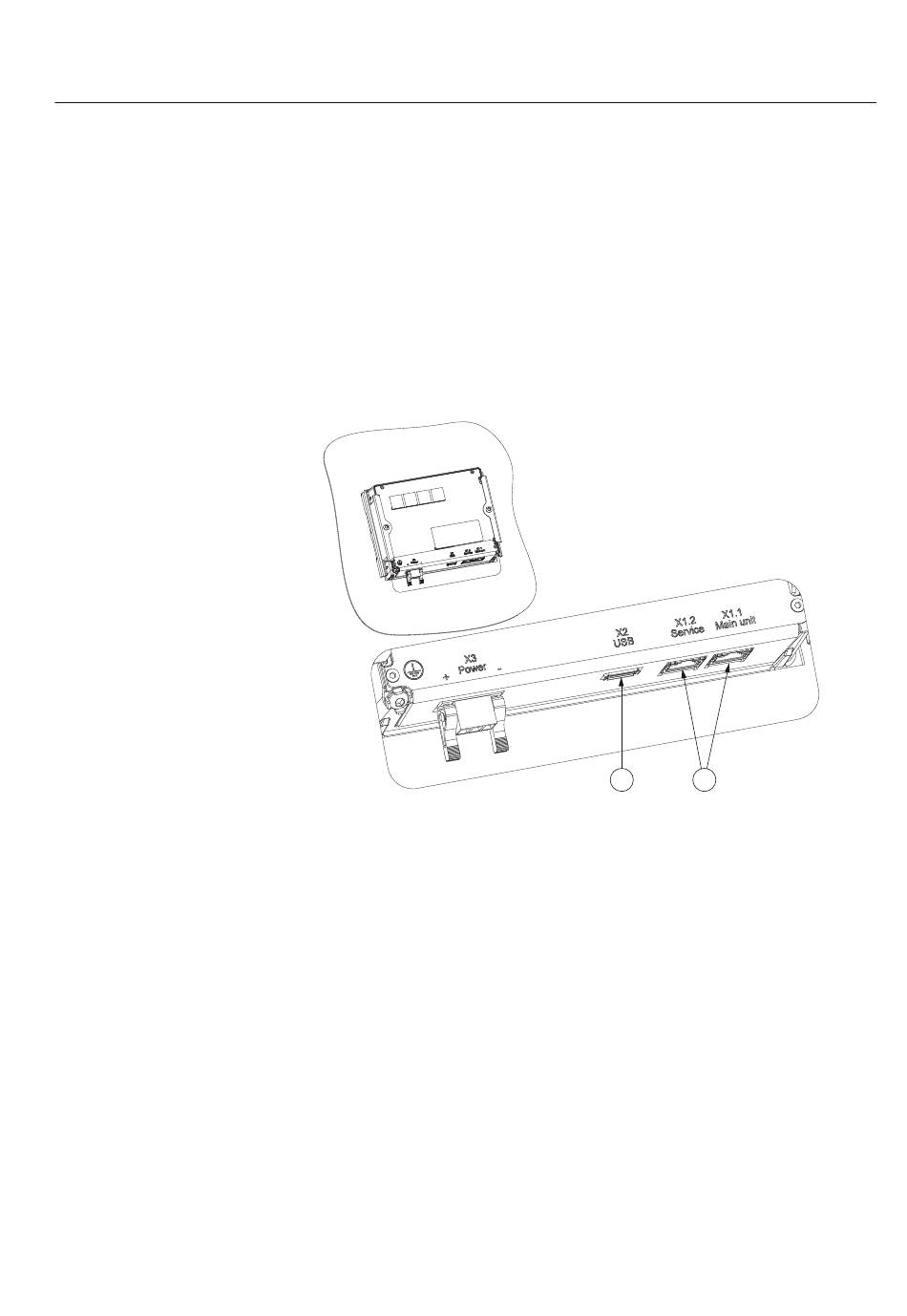

Figure 6: Connecteurs de l'IHM locale
1 Port USB
2 Ports RJ-45

IHM Web

L'IHMW permet d'accéder au relais de protection de façon sécurisée via un
navigateur Web. L'IHMW est compatible avec Google Chrome, Mozilla Firefox,
Internet Explorer 11.0 et Microsoft Edge.
