Section 7
Mise en service
126
Entrez l'adresse IP du port de l'unité principale de l'IHML,
pas celle du port de poste du relais. Si un routeur est utilisé
entre le relais et l'IHML, vérifiez que l'adresse IP de la
passerelle est correcte.
GUID-425A7E2C-C0C3-48FE-A6CA-5EE34C856D21 V1 FR-FR

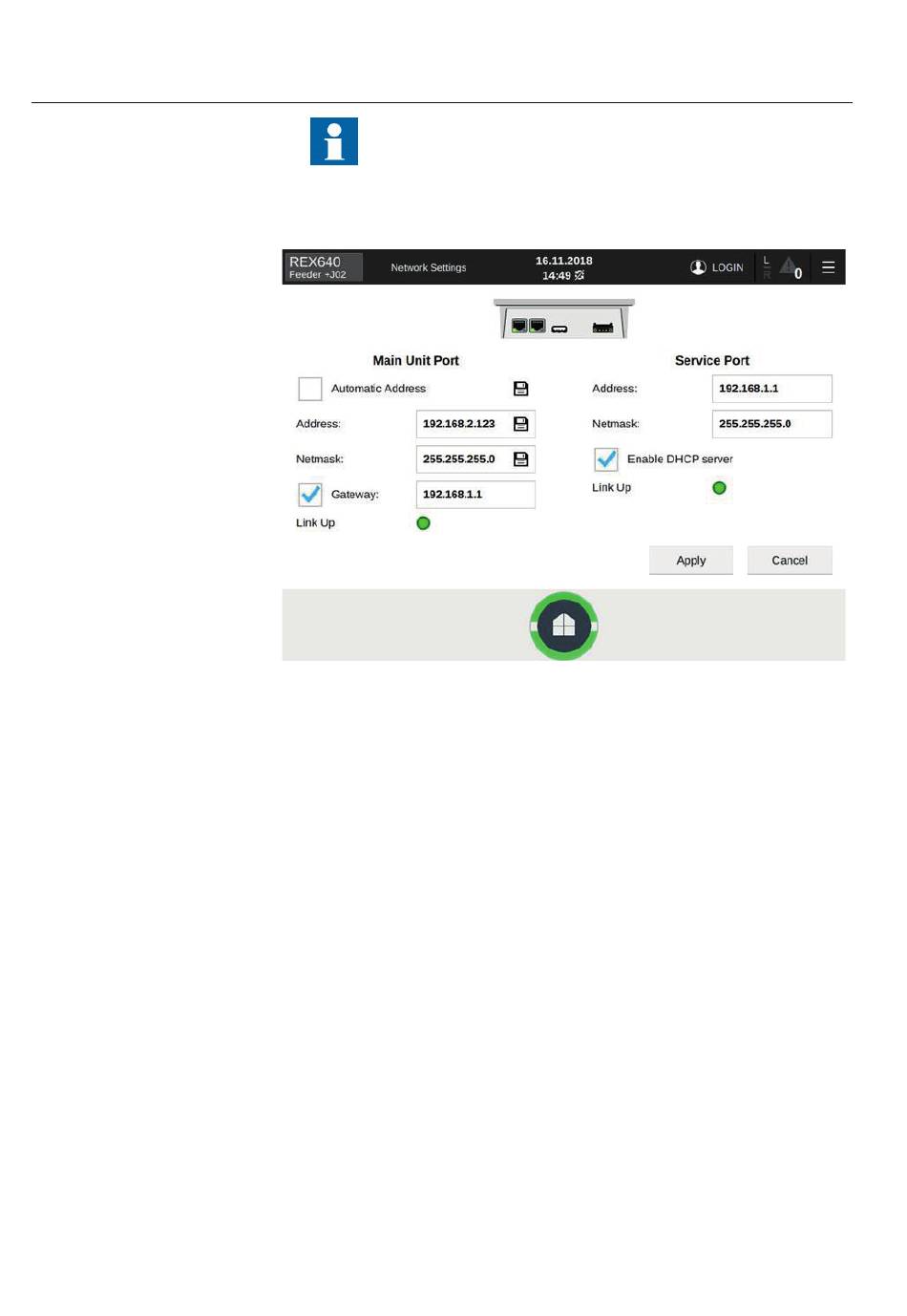

Figure 99: Configuration des paramètres réseau du port de l'unité
principale
3. Sélectionnez Apply et fermez la page Network Settings.
4. Raccordez un câble réseau entre l'IHML et le port de poste du relais ou un
commutateur du réseau.
5. Dans la boîte de dialogue No connection between local LHMI and Relay!,
sélectionnez Set Relay Address.
6. Dans la boîte de dialogue Relay address, saisissez l'adresse du relais qui se
trouve dans Configuration/Communication/Ethernet/Network1 address et
sélectionnez OK.
L'IHML se connecte au relais via le port du poste.
