Connexion et réglage de l'IHM locale
Raccordement direct de l'IHM locale à un relais
• Utilisez un câble CAT 6 S/FTP pour raccorder l'IHML au relais de protection.
• Raccordez le câble au connecteur X1.1 de l'unité principale de l'IHML et au
connecteur X0 de l'IHM du module de communication du relais de protection.
Connexion de l'IHM locale à un relais via le réseau du poste
PCM600 ou l'IHMW peuvent être utilisés pour lire les paramètres réseau du port
de poste du relais via Configuration/Communication/Ethernet/Network1
address.
1. Sur l'IHML, sélectionnez Network Settings pour configurer les paramètres
réseau du port de l'unité principale X1.1.
Les paramètres réseau sont également accessibles sur une page avancée.
GUID-EFDCCB00-4FDF-4F2A-A28D-F03F2EC37450 V1 FR-FR

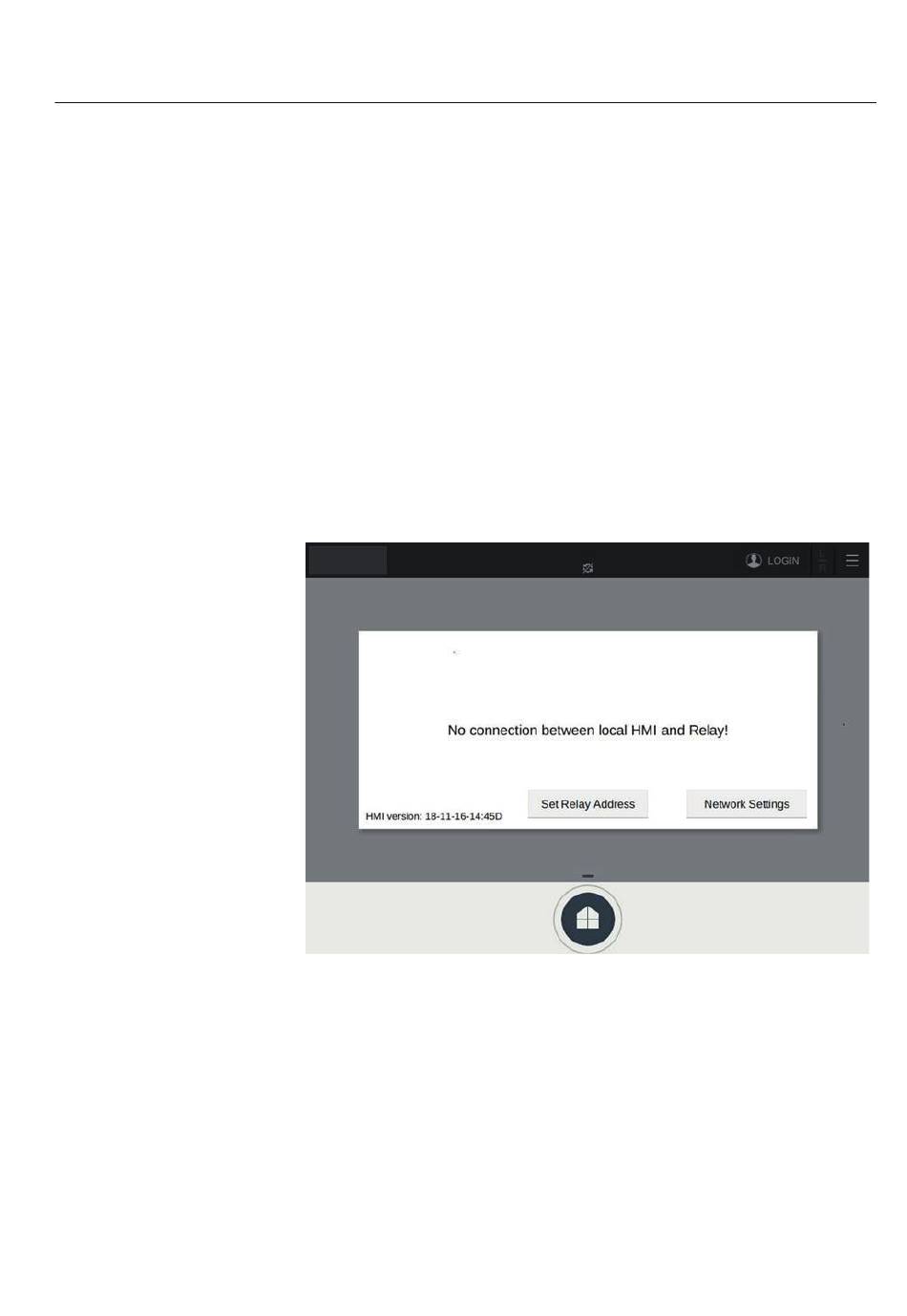

Figure 98: Ouverture de la page des paramètres réseau
2. Sur la page Network Settings, décochez la case Automatic Address et
éditez les paramètres réseau du port de l'unité principale de l'IHML.
Les paramètres adresse et masque de réseau doivent correspondre à ceux du
relais définis dans Configuration/Communication/Ethernet/Network1
address.
