Section 7
Mise en service
7.5.2
7.5.2.1
132
Aide au test et à la mise en service dans l'IHM locale
L'IHML apporte une aide à l'ingénieur pendant les tests, la mise en service et les
activités de dépannage du relais. Les informations, généralement accessibles par le
biais de chemins différents dans la structure de menu, sont fournies sous forme
groupée pour visualisation collective dans les pages de test et mise en servie
(Testing and Commissioning) de la barre de menu supérieure.
Certaines de ces pages nécessitent le réglage du relais en mode de
test.
GUID-1ADCE271-EB04-4FFB-B703-268B42286FD0 V1 FR-FR

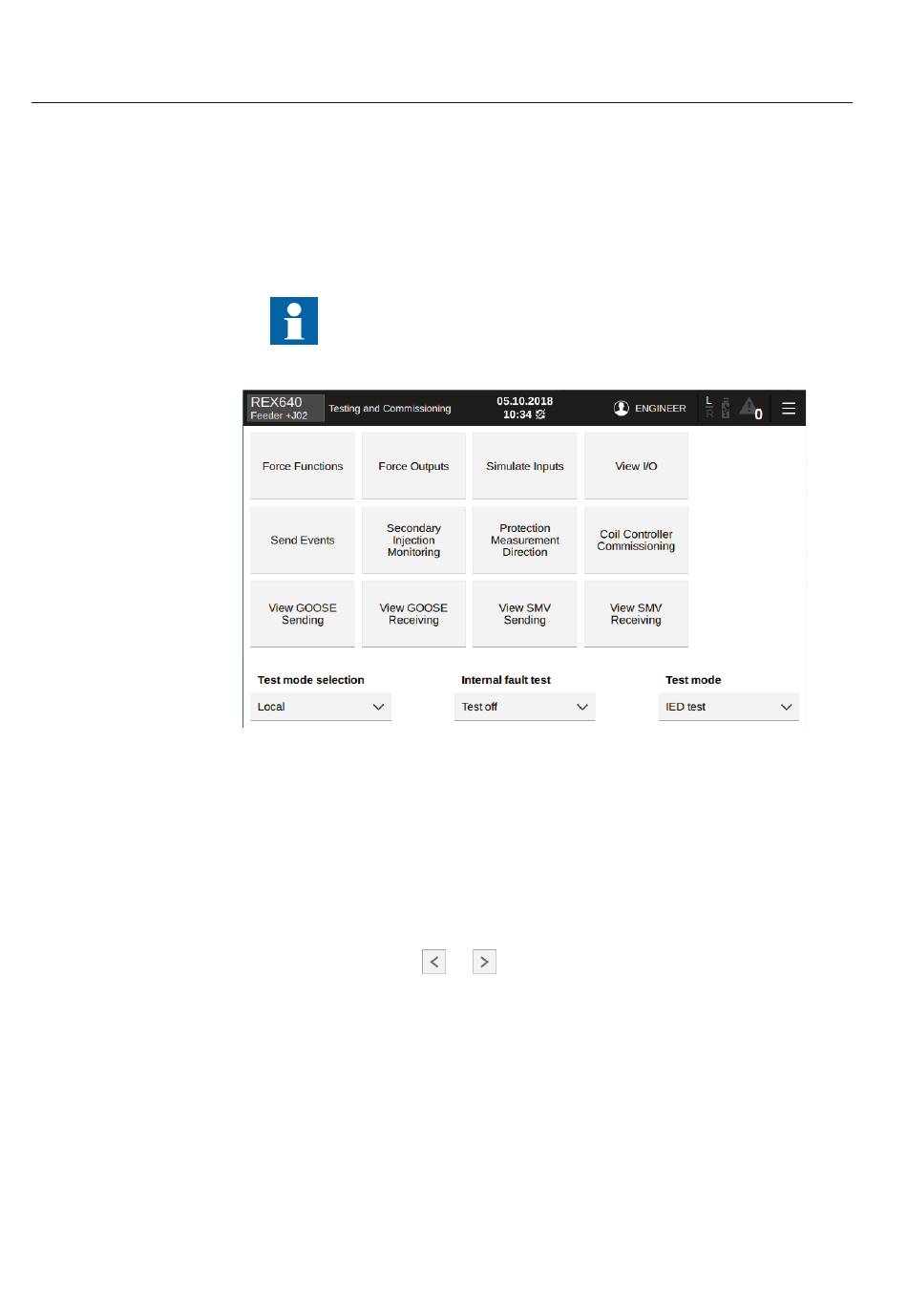

Figure 105:
Page d'accueil pour les pages de test et mise en service
Test de l'interface d'E/S
1.
Sur la page View I/O, contrôlez l'état des entrées et sorties numériques ainsi
que des entrées analogiques.
1.1. Sélectionnez un module de la page pour ouvrir la page qui le concerne.
1.2. Sélectionnez
ou
pour faire défiler les modules.
2NGA000154 B
REX640
Manuel de l'utilisateur
