Vérification des données GOOSE
1. Sur la page GOOSE Receiving, vérifiez les données GOOSE auxquelles le
relais est abonné dans le réseau Ethernet.
La partie gauche de la page affiche une liste d'appareils qui envoient des
messages GOOSE au relais. Ces appareils qui publient des données à
destination du relais sont définis dans la configuration du relais. La partie
droite de la page affiche les données GOOSE que le relais reçoit du réseau.
Le jeu de données se compose d'attributs de valeur et de qualité. Les données
reçues comportent des indicateurs d'état, le vert signifiant que tout est en
ordre, le jaune signalant un avertissement et le rouge indiquant une erreur.
GUID-F1982C6F-DDCB-4963-A03F-97407D891C4F V1 FR-FR

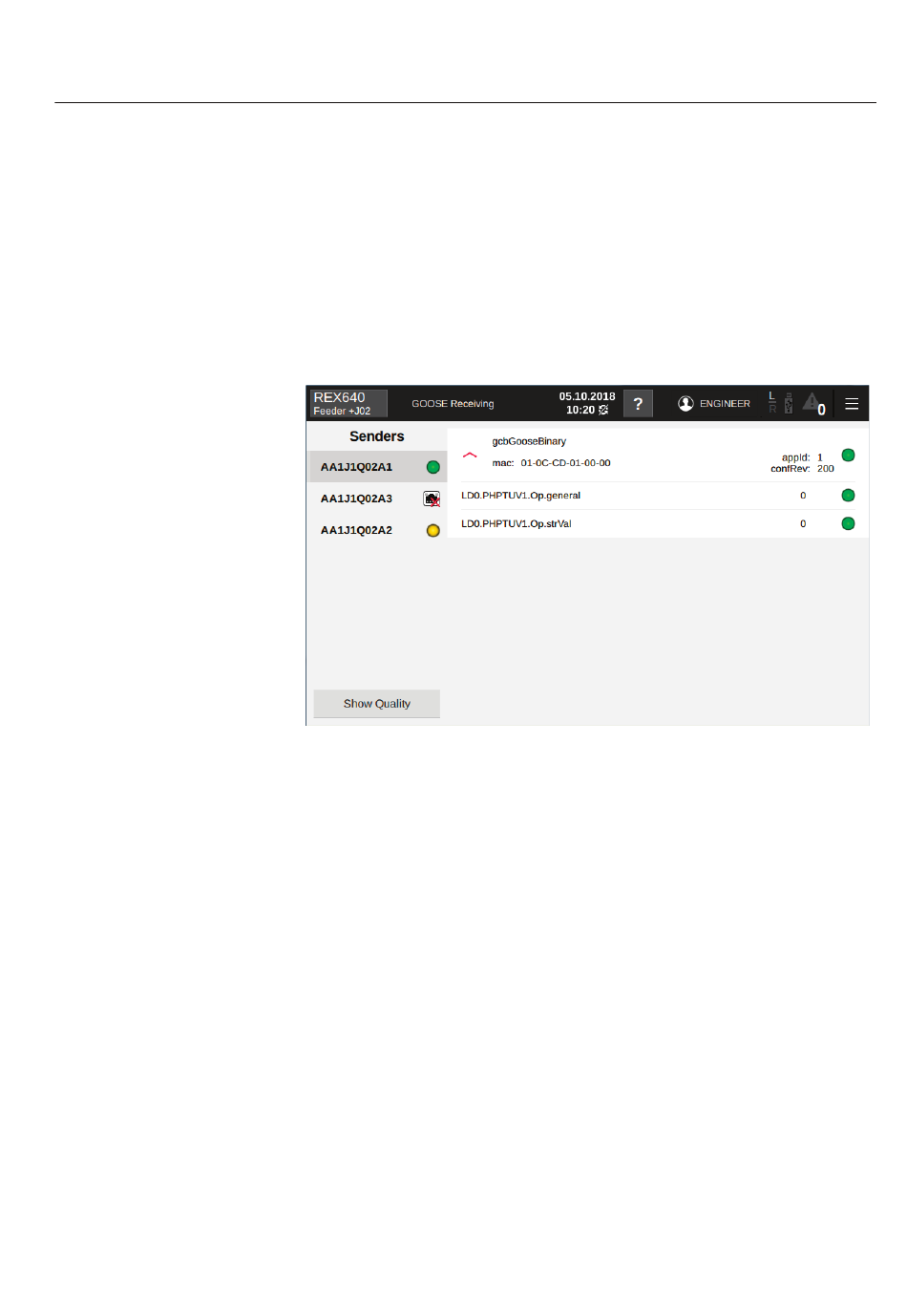

Figure 113: Page de réception GOOSE
2. Sur la page GOOSE Sending, vérifiez l'état des blocs de contrôle GOOSE
configurés sur le relais et les valeurs des données envoyées.
La partie gauche de la page affiche une liste d'appareils auxquels le relais
envoie des messages GOOSE. Le système peut comporter plus d'appareils,
mais les appareils affichés sont, d'après la configuration du relais, ceux qui
sont abonnés aux données en provenance du relais. La partie droite de la page
affiche les données GOOSE que le relais envoie au réseau. Le jeu de données
se compose d'attributs de valeur et de qualité. Les données envoyées
comportent des indicateurs d'état, le vert signifiant que tout est en ordre, le
jaune signalant un avertissement et le rouge indiquant une erreur.
