Section 5
Utilisation de l'IHM Web
5.9
5.10
70

Affichage de la surveillance

1. Sélectionnez Device dans la barre de menu.
2. Sélectionnez Monitoring dans la liste déroulante.
3. Sélectionnez la vue de surveillance dans la barre de navigation de gauche.
GUID-02091769-FD61-4FA8-BE30-9234633F7313 V1 FR-FR

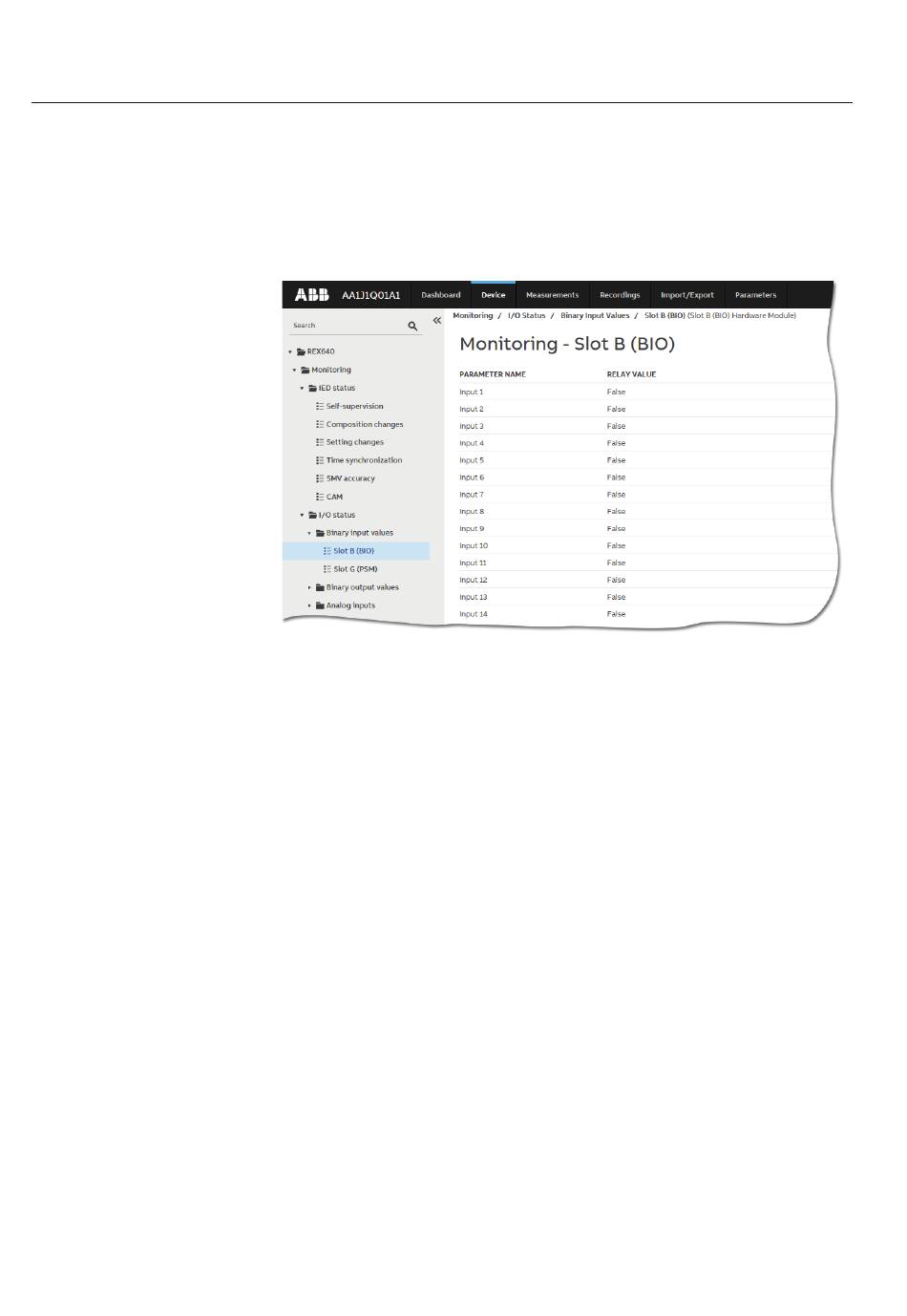

Figure 52: Données de surveillance
Affichage des schémas unifilaires
Les schémas unifilaires sont affichés sur le tableau de bord et sur la page Single
Line Diagram. S'il y a plusieurs pages, la première page s'affiche et les autres sont
intégrées à la liste déroulante.
1. Sélectionnez Device dans la barre de menu.
2. Sélectionnez Single Line Diagram pour afficher la page de schéma
unifilaire.
