3. FONCTIONS DE MESURE

3.1. TENSION AC / DC

Toute rotation du commutateur sur une position isolement autre que OFF et SET-UP place l'appareil en
mesure de tension AC / DC automatique.

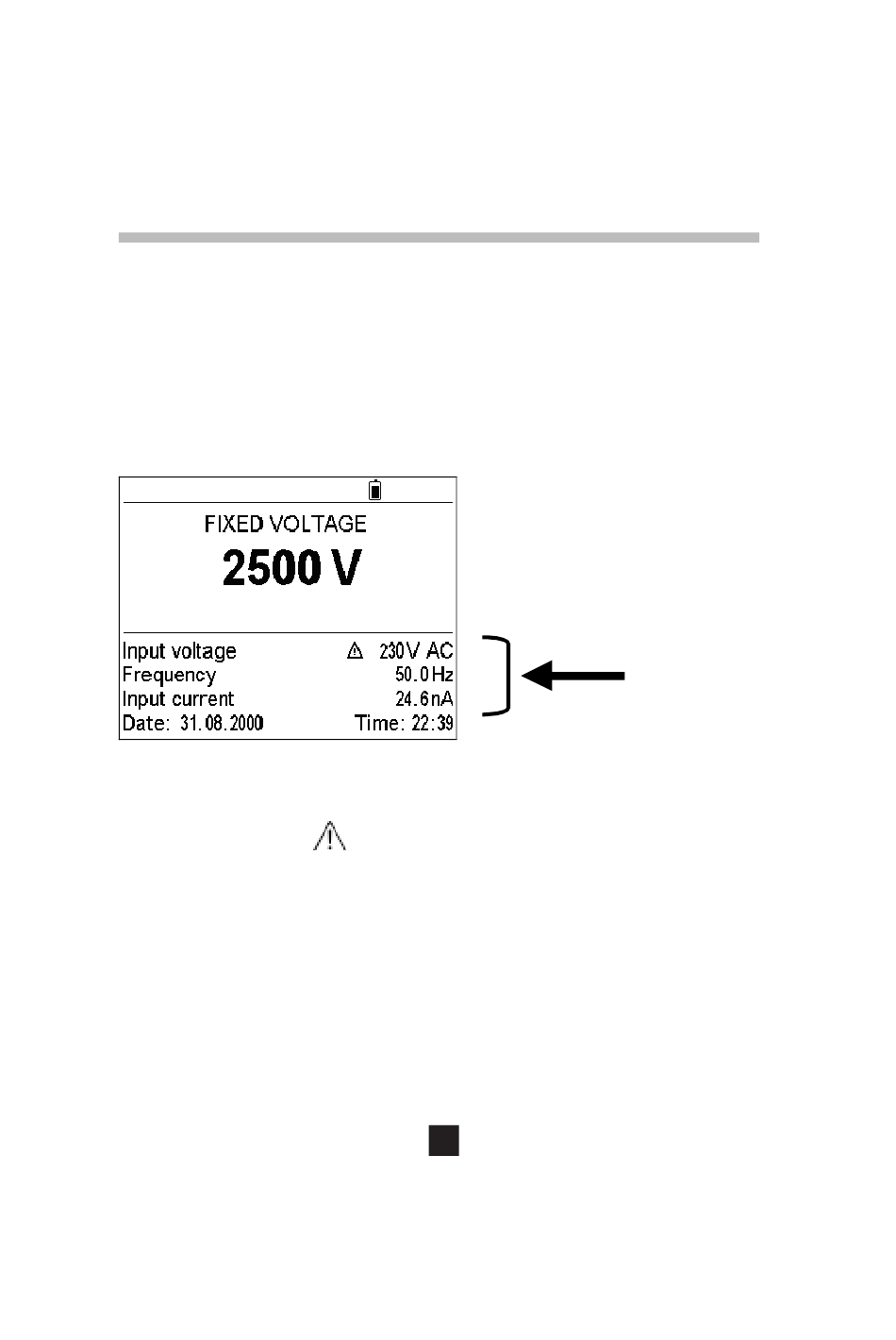

La tension présente entre les bornes d'entrée est mesurée en permanence et indiquée sur l'afficheur :
Input Voltage.
Sont également mesurés entre les bornes d'entrée, dès rotation du commutateur, la fréquence et le
courant résiduel DC existant entre les bornes de l'appareil. Cette mesure de courant résiduel permet
d'évaluer son incidence sur la mesure d'isolement à venir.
Le lancement des mesures d'isolement est impossible si une tension externe trop élevée est présente
sur les bornes.
De même, si une tension parasite trop importante est détectée pendant la mesure, celle-ci s'arrête
automatiquement : le symbole apparaît face à la valeur de la tension externe mesurée
(voir § 3.2.).
La commutation entre les modes AC et DC est automatique et la mesure s'effectue en valeur RMS
en AC.

3.2. MESURE D'ISOLEMENT

§ Dès la rotation du commutateur sur une position isolement, un des afficheurs suivants apparaît :
