ALIMENTAZIONE COMBUSTIBILE DESTRA
BRENNSTOFFVERSORGUNG RECHTS
ALIMENTATION DU COMBUSTIBLE A DROITE
(A)
RIGHT FUEL SUPPLY

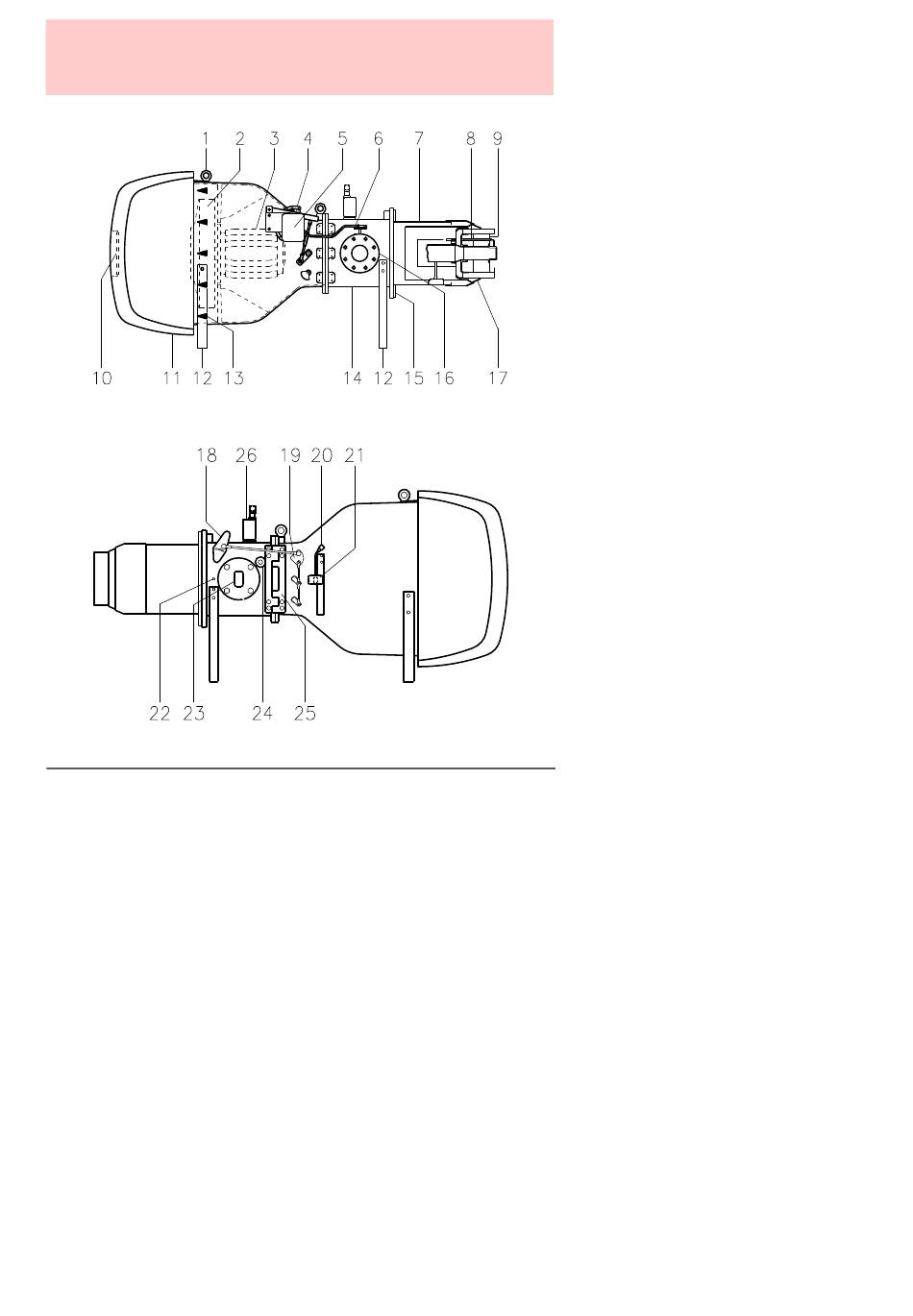

DESCRIZIONE BRUCIATORE (A)
1 Anelli di sollevamento
2 Girante
3 Motore ventilatore
4 Camma di regolazione aria
5 Servomotore comando aria - gas
6 Asta comando farfalla gas
7 Testa di combustione
8 Elettrodi di accensione
9 Disco di stabilità fiamma
10 Quadro di controllo (vedere pag. 14)
11 Cofano quadro elettrico
12 Supporti bruciatore
13 Ingresso aria ventilatore
14 Manicotto
15 Schermo per fissaggio alla caldaia
16 Regolatore gas
17 Otturatore
18 Leva per movimento testa di combustione
19 Leva per movimento testa di combustione e
20 Presa di pressione pressostato aria
21 Pressostato aria
D3592
22 Presa di pressione aria testa di combustione
23 Pressostato gas di massima con presa di
24 Cellula UV (per bruciatori con funzionamento
25 Cerniera per apertura bruciatore
26 Cellula UV
L' apertura del bruciatore può essere effettuata
sia a destra che a sinistra senza vincoli dovuti al
lato di alimentazione del combustibile.
A bruciatore chiuso la cerniera può essere ripo-
sizionata sul lato opposto.
D3593
12
serranda aria
pressione
intermittente)
(per bruciatori con funziona-
mento continuo)
