Dischi intermedi esterni e fl ange di montaggio
Disco intermedio 108 mm
355 mm
Dischi abrasivi
Dischi diamantati

Applicazioni d'emergenza

Non molare con un disco di taglio o
esercitare pressione sui lati.
Non montare il disco se i dischi intermedi
esterni sono danneggiati. Non distruggere
l'effetto ammortizzante installando
bulloni di montaggio troppo serrati. Non
fi ssare mai mentre applicate il vostro
I
peso, altrimenti la fi lettatura potrebbe
danneggiarsi. La torsione giusta è di
20 N•m (200 kgf•cm).
Controllare il disco attentamente prima
di usarlo. Non usare il disco se è curvo,
umido, rotto, scheggiato o l'area di taglio
mostra sbiadimento da calore.
Una volta che il disco è caduto, non è
più affi dabile. Scartate il disco se lo fate
cadere.

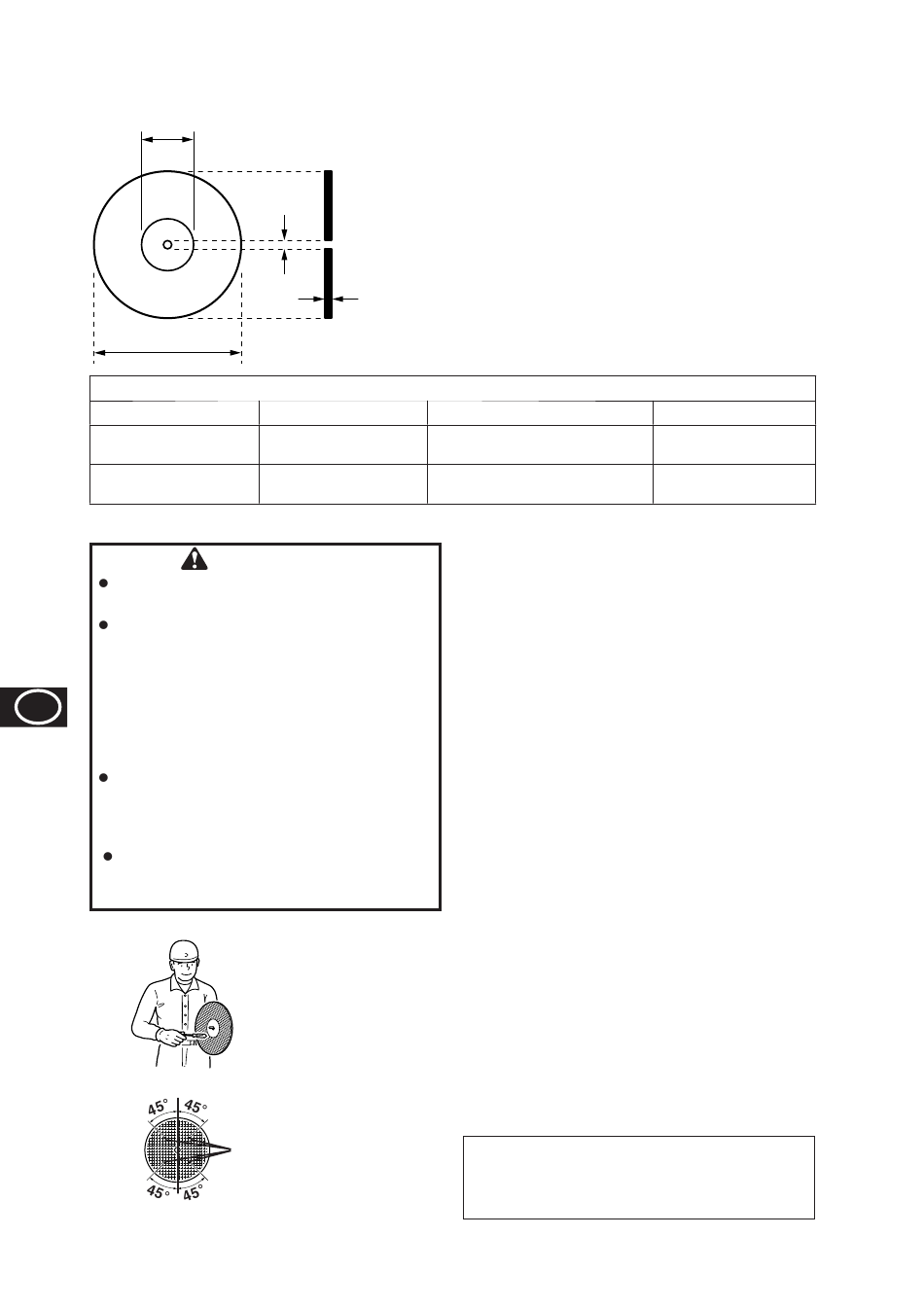

Prova sonora per i dischi

Linea centrale
20 mm
(22 mm)
Fate riferimento
al grafi co
Dimensioni del disco
Diametro del disco
355 mm
355 mm
AVVERTENZA
Rotture o difetti di un disco possono essere invisibili. Per aiutarvi a verifi care
se un disco si può usare, si deve fare una prova sonora subito prima di
montare tutti i dischi nuovi o usati.
Inserite il vostro dito attraverso il foro di montaggio per reggere il disco.
Usate una impugnatura non metallica di un qualsiasi piccolo utensile oppure
un piccolo pezzo di legno per battere leggermente (non colpire forte) il disco
nei punti indicati nella fi gura. Non colpire il disco ai bordi. I dischi integri
emetteranno un suono squillante, i dischi con rotture o rotture nascoste
emetteranno un rumore sordo.
"Battete" qui
I dischi intermedi interni attaccati ad entrambi i lati
dei dischi rinforzati sono degli ammortizzatori che
servono per distribuire uniformemente la pressione
delle fl angie di montaggio dall'usura se si
verifi casse uno slittamento tra il disco e le fl angie.
I dischi intermedi esterni hanno un diametro di 108
mm. Fate in modo che i dischi intermedi esterni
non diventino concavi o graffi ati in profondità e
che non ci sia alcun materiale esterno su di essi
quando montate il disco.
Diametro foro di montaggio
20 mm
(22 mm con adattatore)
20 mm
(22 mm con adattatore)
La troncatrice è utilizzata per spgnere gli incendi
e nelle opere di salvataggio. Questa unità,
tuttavia, può emettere scintille e non dovrebbe
essere utilizzata in un'atmosfera esplosiva o dove
potrebbe causare un incendio.
IMPORTANTE
Se un disco testato è sporco o umido o è colpito
alla linea centrale verticale, il suono risultante
sarà smorzato e non attendibile.
84
Spessore
4 mm
3 mm
