multi N/C 3100
7.7
Démontage et montage du four de combustion
7.7.1
Démontage du tube de combustion
Monter le réceptacle de condensat comme suit et le nettoyer :
1. Terminer le logiciel de commande et d'évaluation multiWin.
2. Ouvrir les portes de l'analyseur.
Pousser le tuyau de vidange n° 11 d'au moins 1 cm sur la connexion latérale in-
férieure du réceptacle de condensat TIC.
Pousser les tuyaux n°1, AD et BB ainsi que le connecteur rapide sur les raccords
du réceptacle de condensat TIC.
Les connecteurs rapides doivent être poussés d'au moins 1 cm sur la tubulure en
verre du réceptacle de condensat TIC.
Pousser le tuyau n°1 presque jusqu'au fond du réceptacle de condensat TIC.
ATTENTION
Il y a risque de brûlures sur le four de combustion ! Ne démonter le tube de combustion
qu'à froid ou après avoir laissé l'appareil refroidir suffisamment longtemps.
Mettre la température du four dans multiWin sur 20° C et terminer multiWin. Risque
de brûlure lors du contrôle de l'étanchéité du système après le montage.
Maintenance et entretien

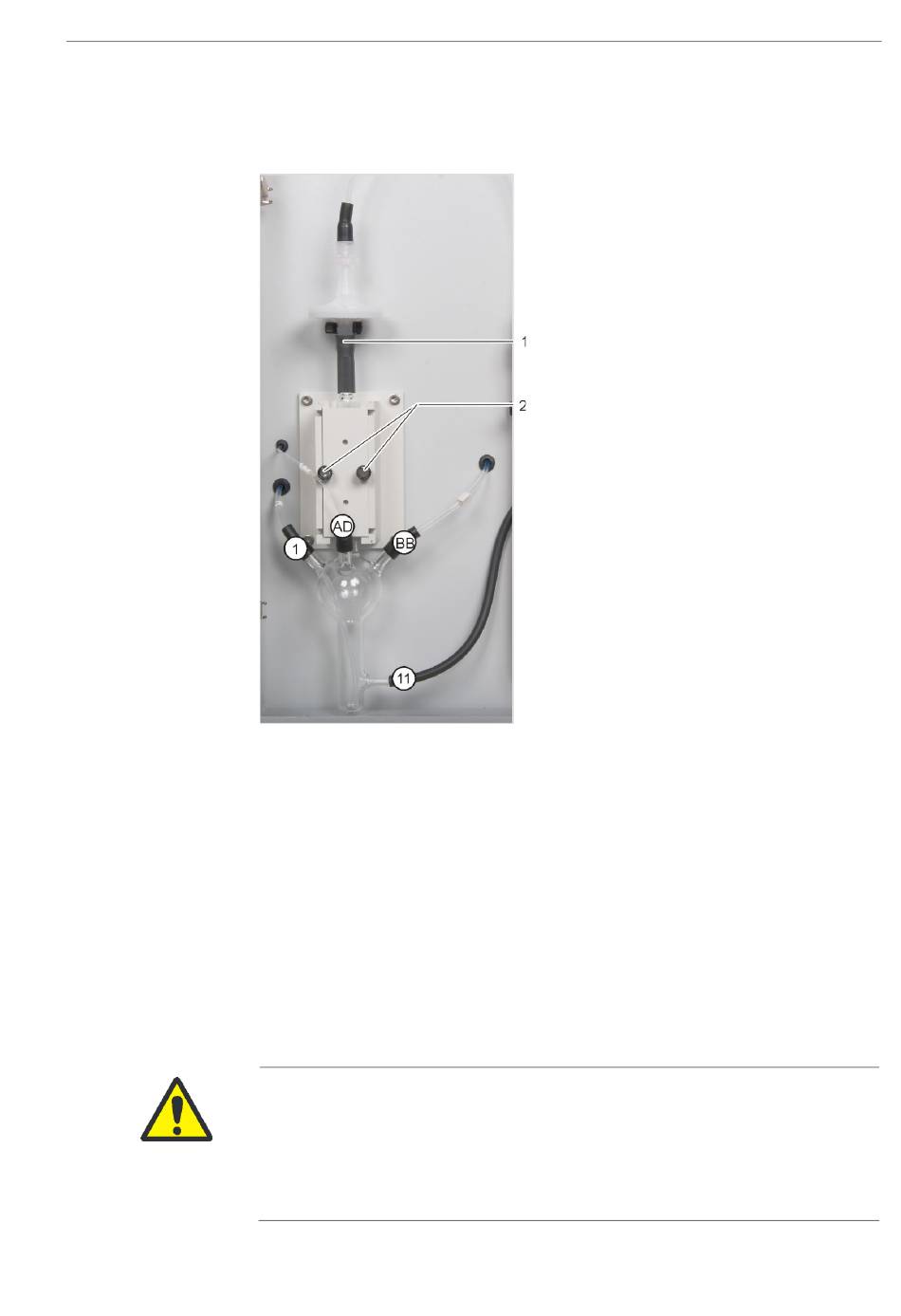

3. Retirer le tuyau de raccordement sur le
piège à eau (1) du réceptacle de conden-
sat.
4. Retirer les tuyaux n° 1, AD, BB ainsi que le
connecteur rapide du réceptacle de con-
densat TIC.
5. Retirer le tuyau de déchets n° 11 du rac-
cord inférieur sur le réceptacle de conden-
sat TIC.
6. Défaire les 2 vis moletées (2) sur le cou-
vercle du bloc de refroidissement, retirer le
couvercle et retirer le réceptacle de con-
densat TIC.
7. Retirer les connecteurs rapides des rac-
cords du réceptacle de condensat TIC.
8. Vérifier si le réceptacle de condensat TIC
forme des dépôts et présente des fissures.
9. Nettoyer si nécessaire le réceptacle de
condensat avec de l'eau extra-pure.
10. Fixer les tuyaux selon l'illustration ci-
contre :
105
