multi N/C 3100
Pour les connecteurs FAST coudés, veiller à bien enfoncer les extrémités du tuyau sur
toute la longueur du connecteur, afin qu'un débit de gaz sans obstruction soit garanti.

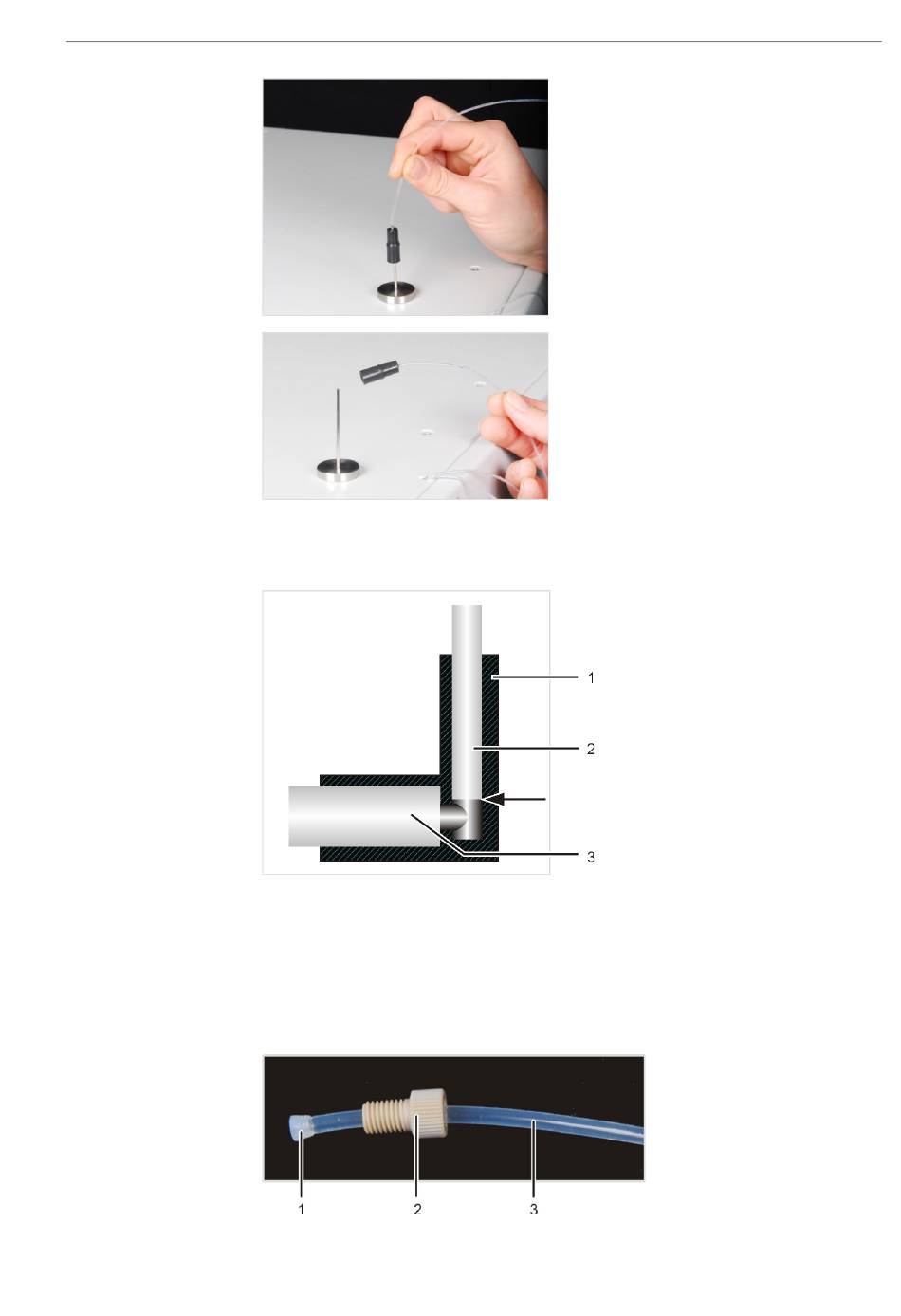

Fig. 55 Connecteur FAST coudé avec tuyau raccordé
Les raccords à vis Fingertight se trouvent par exemple sur les canules et sur la pompe
de la seringue. Lorsque vous remplacez une connexion Fingertight endommagée, utili-
ser un tuyau dont l'extrémité est ronde, coupée de manière droite et non écrasée.
Pousser le cône d'étanchéité olive sur le tuyau avec la partie conique tournée vers la vis
creuse. Le cône d'étanchéité et l'extrémité du tuyau doivent avoir un contact étanche.
Fig. 56 Remplacement du connecteur Fingertight
Maintenance et entretien
2. Insérer le tuyau dans la canule de l'aide
à l'enfilage.
3. Enfoncer le connecteur FAST de la ca-
nule sur le tuyau.
4. Retirer le tuyau du flacon de la canule.
5. Sortir le tuyau du connecteur FAST de
manière à ce qu'il ne dépasse plus de
l'orifice le plus large.
1 Connecteur FAST coudé
2 Tuyau
3 Tubulure de raccordement
1 Cône d'étanchéité
2 Vis creuse
3 Tuyau
