multi N/C 3100
5.1.2
Passeur d'échantillon AS 21
Caractéristiques
techniques
ATTENTION
Tension électrique dangereuse, éviter tout contact ! Veiller à ce qu'aucun liquide
n'atteigne les câblages ou le bloc d'alimentation ou ne pénètre à l'intérieur de
l'appareil. Il existe un risque de choc électrique.
Prudence dans la zone de déplacement du bras de prélèvement et de la canule pen-
dant l'exploitation. Il existe un risque de blessure (notamment par écrasement) !
Remarque
N'ajuster le distributeur d'échantillons que quand l'analyseur est désactivé. Ne pas en-
traver le distributeur d'échantillons quand il est en marche. Les entraînements risquent
d'être endommagés.
Nombre d'échantillons
Coupelles d'échantillons
Tension d'exploitation
Puissance
Dimensions (BxTxH)
Tension secteur, prise externe
Le distributeur d'échantillons est installé du côté droit de l'analyseur dans un support.
Le distributeur d'échantillons peut recevoir 2 canules. L'exécution du porte-canules
peut varier.

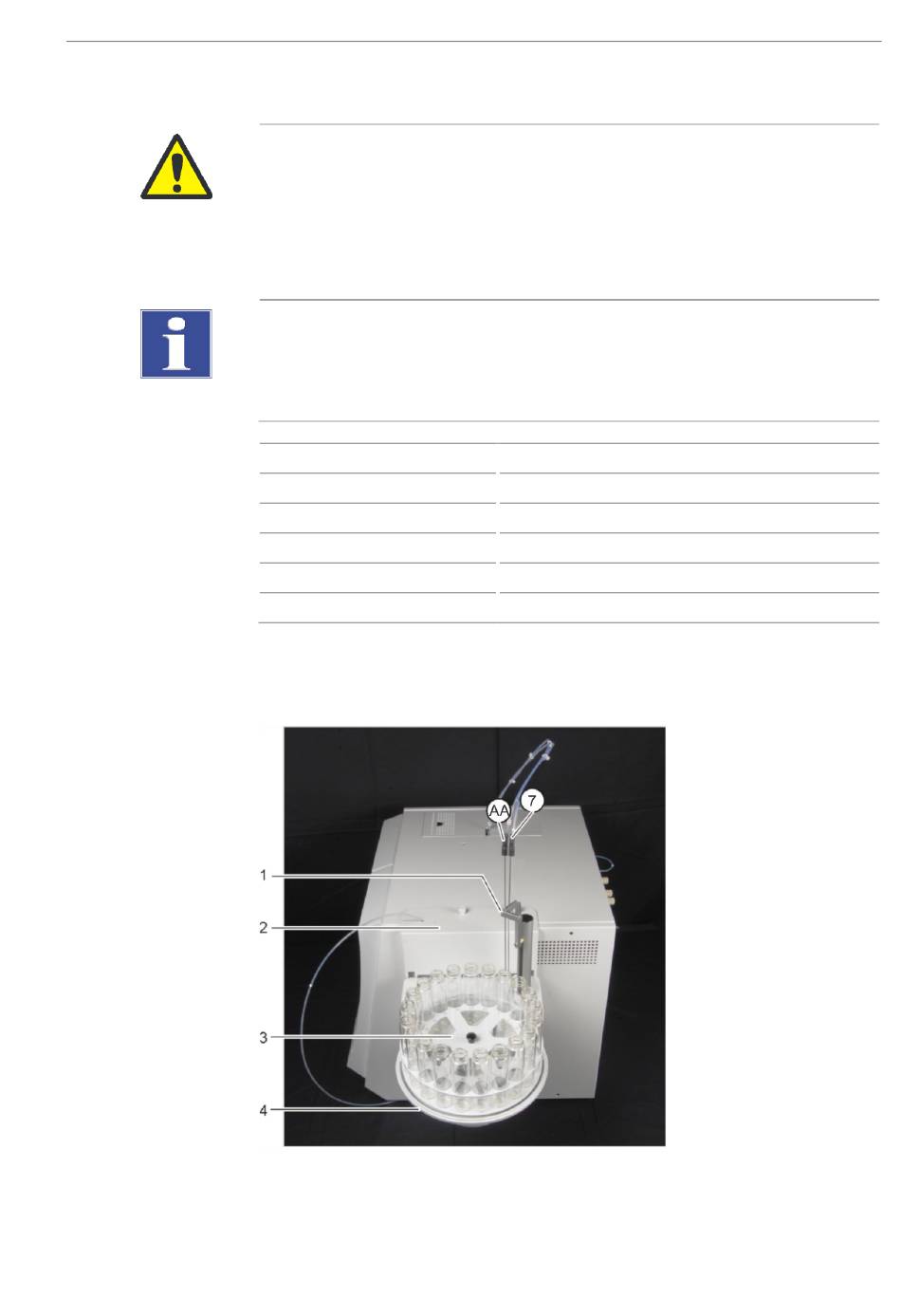

Fig. 26
Structure du distributeur d'échantillons 21
Connecter les appareils complémentaires
max. 21
50 ml
24 V DC par la prise externe
30 W
260 mm x 350 mm x 310 mm
100 – 240 V, 50 – 60 Hz autosensing
1
Bras du distributeur
d'échantillons avec support
de canules
2
Support sur l'analyseur
3
Panier d'échantillons
4
Unité d'entraînement
Tuyau n° AA
Tuyau de prélèvement de
l'échantillon
Tuyau n° 7
Canule d'évacuation
45
