Mise en service
C S1 RB
RK
C S1 RK RB
optional
cooling

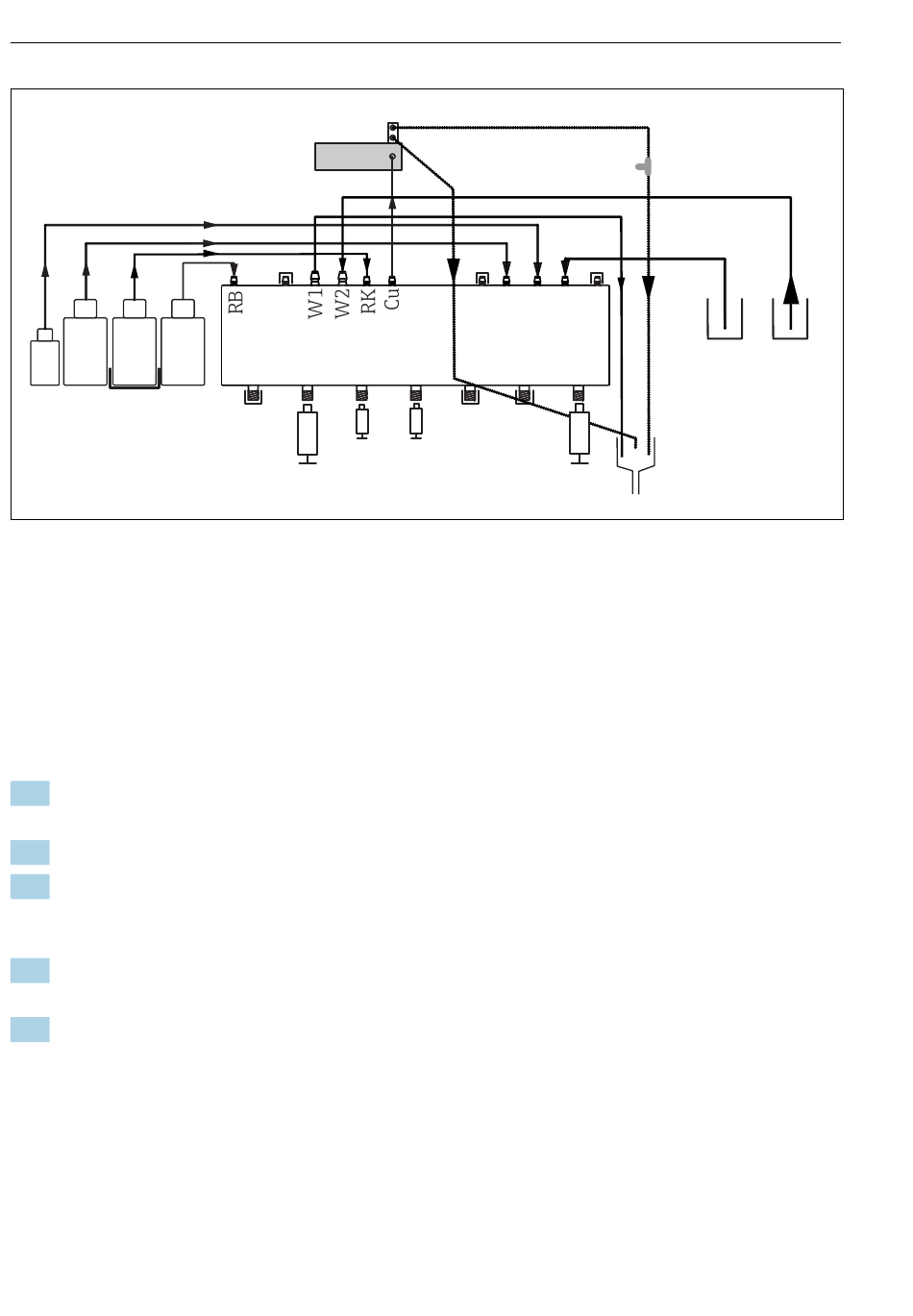

 27 Liquiline System CA80AM, appareil à prise directe
C Solution de nettoyage
S1 Solution standard 1
RI Réactif RK
RB Réactif RB
W1 Sortie
1 Pièce en T
7.1.2 Raccordement du tuyau d'arrivée de l'échantillon
1. Veiller à une alimentation constante et suffisante d' é chantillon à l' e mplacement de
montage.
2. Raccorder les tuyaux d' é chantillons liquides du système d' a limentation en échantillon.
3. Système à prise directe : raccorder le tuyau d' a spiration fourni (1,5 m (4.92 ft)) au
Liquid Manager ("sample") (→  35) et le faire passer à travers la traversée de tuyau de
l' a nalyseur vers l' e xtérieur.
4. Le cas échéant, raccorder le câble de communication et le chauffage de tuyau du
dispositif de préparation d' é chantillons à l' a nalyseur.
5. Veiller à ce que les échantillons aspirés aient une faible teneur en solides pour éviter
tout risque de blocage.
38
D5
D6
M
2
3 4
M
P
2, 3, 4, 7
D
Cu
1
W2
D7
S1 C P
7
D
Photomètre/cellule de mesure
Échantillon
Seringues
Sortie
Cuvette
Liquiline System CA80AM
P
optional
dilution
A0033653
