Interfaces et sorties

Transmission des données
IR
HB 10 digital
Le bain chauffant transmet des données via des ports IR. Ceux-ci se
trouvent à gauche de l'écran du bain chauffant et à droite de l'écran
de l'unité d'entraînement. Ne placez pas d'objet entre les deux uni-
tés de commande pour ne pas entraver la transmission des don-
nées (fig. 15) !
RV10 digital
Le port RS 232 au dos de l'appareil, doté d'une prise SUB-D à 9
pôles, peut être relié à un PC. Les broches sont affectées de si-
gnaux en série. Avec le logiciel de laboratoire "labworldsoft", l'ap-
pareil peut fonctionner en mode "Remote".
Remarque : pour ce faire, respectez la configuration minimale re-
quise et le mode d'emploi et les aides du logiciel.
Interface série RS 232 (V24)
Configuration
- La fonction des câbles d'interface entre l'appareil et le système
d'automatisation est une sélection des signaux précisés dans la
norme EIA RS232 C, conforme à la partie 1 de la norme DIN >
66 020.
- Pour les caractéristiques électriques des câbles d'interface et l'af-
fectation des états des signaux s'applique la norme RS 232 C, con-
forme à la norme DIN 66 259 Partie 1.
- Procédure de transmission: transmission asynchrone des caractè-
res en mode start - stop.
- Mode de transmission: bidirectionnelle simultanée.
- Format des caractères: représentation des caractères conforme
au format de données prescrit par la norme DIN 66 022 pour le
mode start - stop, 1 bit de start, 7 bits de caractères, 1 bit de pa-
rité (pair = even); 1 bit de stop.
- Vitesse de transmission: 9600 bit/s.
- Commande du flux de données : aucune
- Procédure d'accès: la transmission de données de l'appareil à
l'ordinateur s'effectue uniquement à la demande de ce dernier.
Syntaxe et format des instrucions
Pour le bloc d'instructions, la règle suivante s'applique:
- Les instructions sont envoyées généralement de l'ordinateur
(maître) à l'appareil (esclave).
- L'appareil émet exclusivement à la demande de l'ordinateur. Même
les messages de panne ne peuvent être envoyés spontanément
de l'appareil à l'ordinateur (système d'automatisation).
- Les instructions sont transmises en lettres capitales.
- Instructions et paramètres, ainsi que les paramètres successifs
sont séparés au moins par un caractère vide (code: hex 0x20).

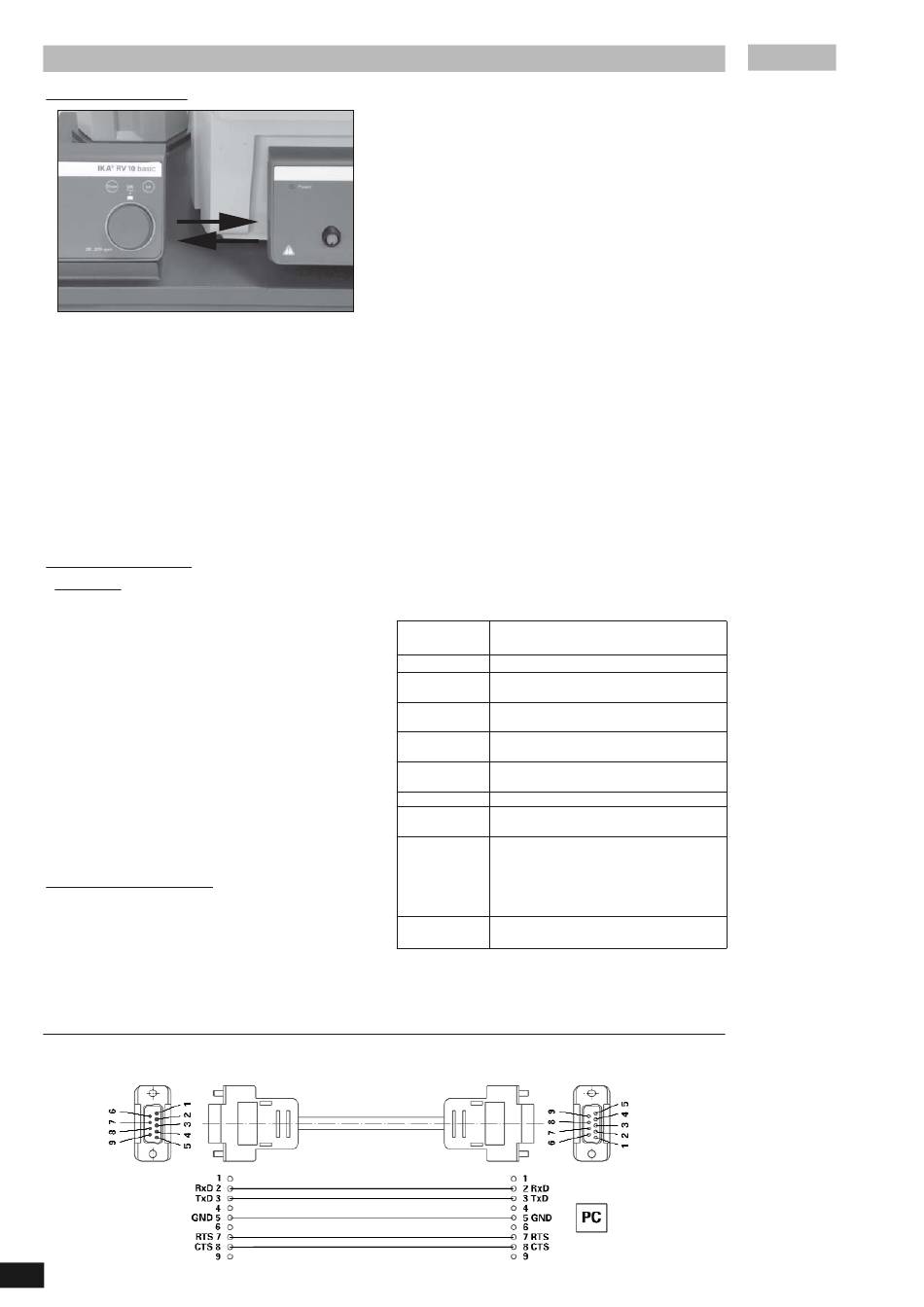

PC 1.1 Câble (fig. 16)
Ce câble est utilisé pour la liaison du connecteur 9 pôles à un PC.
34
- Chaque instruction distincte (y compris les paramètres et les don-
nées) et chaque réponse se terminent par Blank CR Blank LF
(code: hex 0x20 hex 0x0d hex 0x20 hex 0x0A) et ont une longueur
maximale de 80 caractères.
- Le caractère de séparation de la décimale dans un chiffre à virgule
flottante est le point (code: hex 0x2E).
Les versions précédentes correspondent largement aux recomm-
andations du groupe de travail NAMUR (recommandations
NAMUR pour l'exécution des connecteurs électriques pour la
transmission analogique et numérique des signaux aux appareils
de laboratoire MSR, Rév. 1.1.
Les instructions NAMUR et les instructions supplémentaires IKA spé-
cifiques servent uniquement d'instructions Low level pour la commu-
nication entre l'appareil et le PC. Avec un programme adapté de
Fig.15
terminal ou de communication, ces instructions peuvent être transmi-
ses directement à l'appareil. Avec labworldsoft, vous disposez d'un
pack logiciel IKA confortable sous MS Windows pour commander l'agi-
tateur et saisir les données de l'agitateur, qui permet également les
saisies graphiques comme les rampes de régime par ex..
Voici ci-après un résumé des instructions NAMUR comprises
par les contrôleurs IKA.
Abréviations utilisées:
X,y = Paramètres de numérotation (nombre entier)
m = Valeur de variable, nombre entier
n = Valeur de variable, nombre à virgule flottante
X = 4 Vitesse de rotation
X = 60 Durée d'intervalle (1-99 Sekunden, 1 <= m >=99)
X = 61 Minuteur (1-199 Minuten, 1 <= m >=199)
X = 62 Direction du dispositif de levage
(m=2-> dispositif de levage vers le haut,
m=1-> dispositif de levage vers le haut)
Instructions Fonction
NAMUR
IN_NAME Demande de désignation
IN_PV_X Lecture de la valeur réelle
X = 4
IN_SOFTWARE Demande du référence du logiciel,
date, version
IN_SP_X Lecture de la valeur de consigne réglée
X = 4
OUT_SP_X m Réglage de la valeur de consigne à m
X = 1,60,61,62
RESET Passage au fonctionnement normal
START_X Démarrage du fonctionnement (remote)
X = 4,60,61,62 d'appareil
STATUS Edition de l'état
0:Fonctionnement manueller sans panne
1:Fonctionnement automatique début
ERROR z (z numéro d'erreur voir tableau)
STOP_X Arrêt du fonctionnement d'appareil. La
X = 1,60, 61, 62 variable fixée par OUT_SP_X reste inchangée.
(sans panne)
Fig. 16
