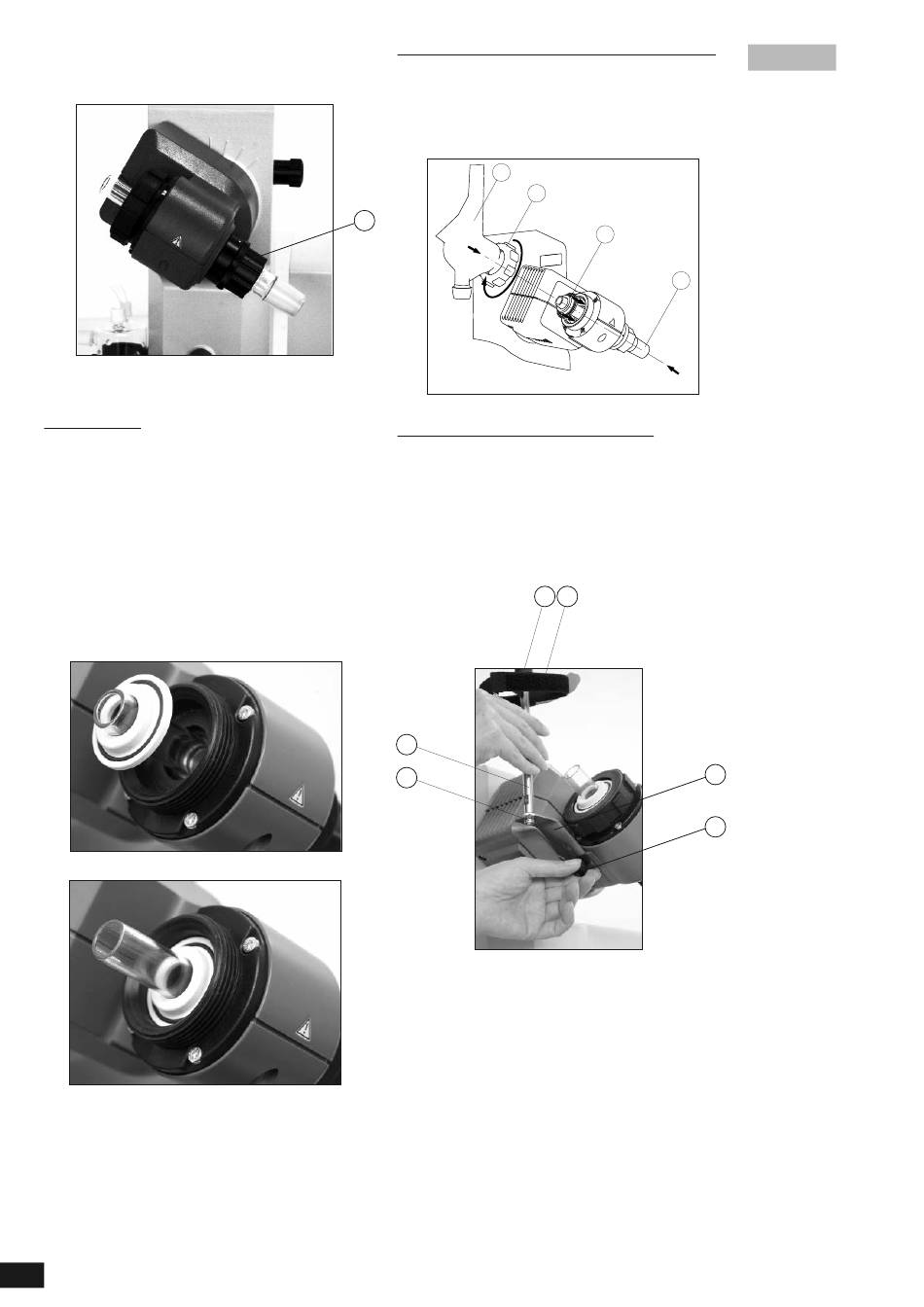

☞ Führen Sie das Dampfdurchführungsrohr bis auf Anschlag ein.
☞ Verriegeln Sie anschließend diese Arretierung durch Drehen um
60° im Uhrzeigersinn (Fig. 10).
☞ Überprüfen Sie die axiale Arretierung des Dampfdurchführungs-
rohres.
Abdrückvorrichtung
Die Kunststoffmutter (E) dient als Abdrückhilfe für festsitzende Kol-
benschliffverbindungen (Fig. 10).
☞ Halten Sie die Arretierung und lösen Sie die Kunststoffmutter (E)
☞ Halten Sie hierzu den festsitzenden Verdampferkolben und dre-
hen Sie die Kunststoffmutter (E) bis zum Verdampferkolbenhals.
Hinweis: Ziehen Sie vor Inbetriebnahme die Kunststoffmutter (E)
linksbündig handfest an. Dabei halten Sie die Arretierung (D) des
Dampfdurchführungsrohres fest.
☞ Setzen Sie die Kühlerdichtung RV 06.15 bzw. RV 06.13 in die Küh-
leraufnahme und montieren Sie nun den Glassatz entsprechend
seiner Montageanleitung an das Gerät (Fig. 11 a,b und c ).
8
Erstinbetriebnahme - Montage der Dichtung RV 06.15/ RV 06.13
☞ Dampfdurchführungsrohr einsetzen (1).
☞ Dichtung RV 06.15 einsetzen (2).
☞ Kühler aufsetzen (3a).
☞ Überwurfmutter handfest anziehen. Gerät 20 min bei 120 rpm betrei-
ben. Danach Überwurfmutter fest anziehen (3b).
E
Fig. 10
Montage Kühlersicherung des vertikalen Glassatzes
☞ Montieren Sie die Kühlersicherung gemäß der Abbildung (Fig.
12).
☞ Montieren Sie das Blech (A) mit der Rändelschraube (B).
☞ Stecken Sie den Stativstab (C) auf das Blech (B) und fixieren Sie es mit
der Mutter (D).
☞ Bringen Sie den Gummischutz (E) an.
☞ Befestigen Sie das Klettband (F) am Stativstab (C).
☞ Sichern Sie den vertikalen Glassatz mit dem Klettband (F).
C
D
Fig. 11a
Fig. 11b
3a
3b
2
Fig. 11c
E F
Fig. 12
1
A
B
