Schnittstellen und Ausgänge
Datenübertragung
IR
HB 10 digital

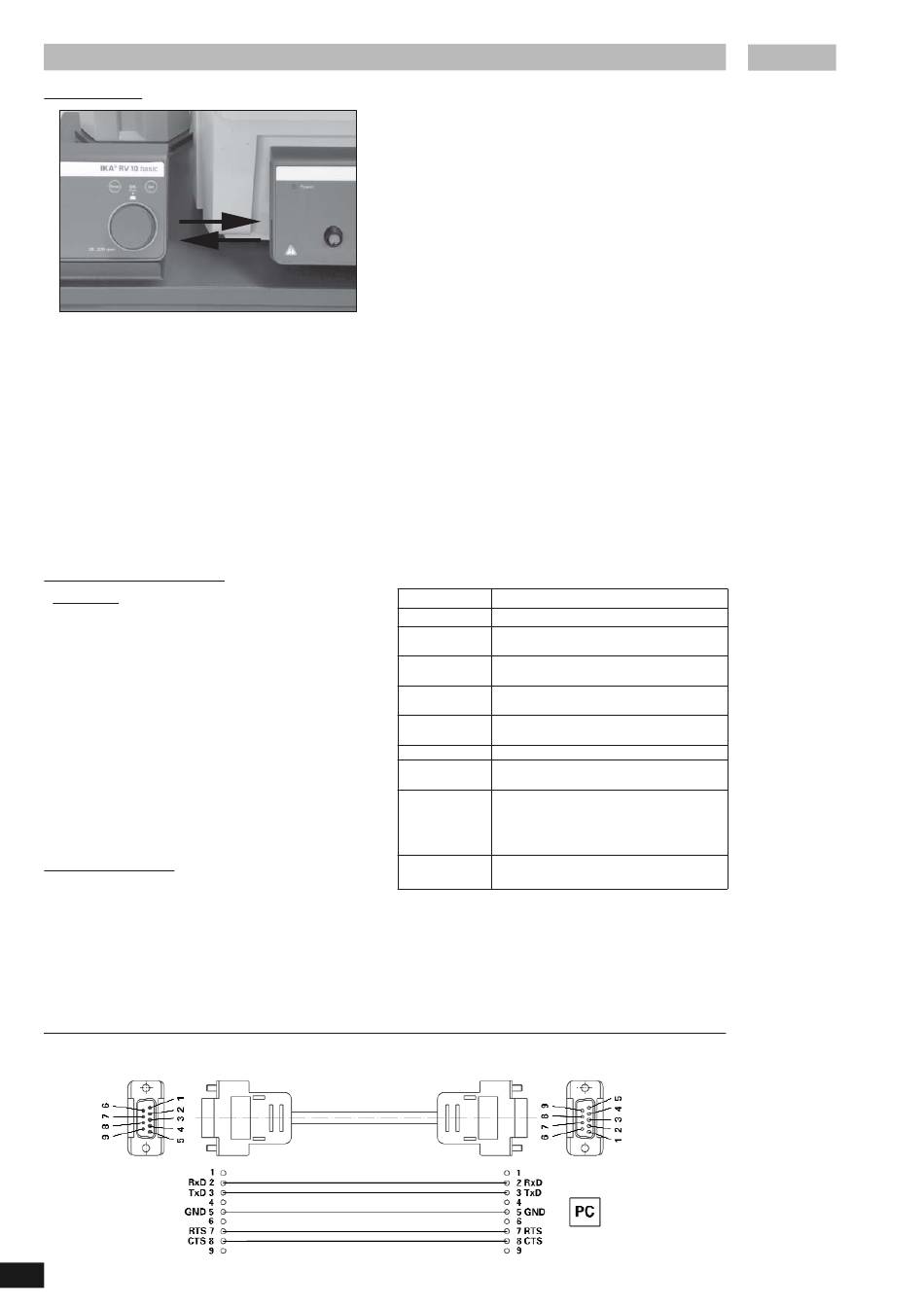

Das Heizbad übermittelt Daten mittels IR-Schnittstellen. Diese be-
finden sich an der linken Displayseite des Heizbades bzw. an der
rechten Displayseite der Antriebseinheit. Stellen Sie keine Gegen-
stände zwischen die zwei Bedieneinheiten, da ansonsten die Da-
tenübertragung gestört ist (Fig. 15)!
RV10 digital
Die Schnittstelle RS 232 auf der Geräterückseite, ausgerüstet mit
einem 9-poligen SUB-D-Buchse, kann mit einem PC verbunden wer-
den. Die Pins sind mit seriellen Signalen belegt. Mit der Laborgerä-
tesoftware "labworldsoft" kann das Gerät im Modus "Remote"
betrieben werden.
Hinweis: Beachten Sie hierzu die Systemvoraussetzungen sowie
die Betriebsanleitung und Hilfestellungen der Software.
Serielle Schnittstelle RS 232 (V24)
Konfiguration
- Die Funktion der Schnittstellen-Leitungen zwischen Gerät und Au-
tomatisierungssystem sind eine Auswahl aus den in der EIA-Norm
RS232 C, entsprechend DIN 66 020 Teil 1 spezifizierten Signale.
- Für die elektrischen Eigenschaften der Schnittstellen- Leitungen
und die Zuordnung der Signalzustände gilt die Norm RS 232 C,
entsprechend DIN 66 259 Teil 1.
- Übertragungsverfahren: Asynchrone Zeichenübertragung im Start-
Stop Betrieb.
- Übertragungsart: Voll Duplex.
- Zeichenformat: Zeichendarstellung gemäß Datenformat in DIN 66
022 für Start-Stop Betrieb. 1 Startbit; 7 Zeichenbits; 1Paritätsbit
(gerade = Even); 1 Stopbit.
- Übertragungsgeschwindigkeit: 9600 Bit/s.
- Datenflusssteuerung: none
- Zugriffsverfahren: Eine Datenübertragung vom Gerät zum Rech-
ner erfolgt nur auf Anforderung des Rechners.
Befehlssyntax und Format
Für den Befehlssatz gilt folgendes:
- Die Befehle werden generell vom Rechner (Master) an das Gerät
(Slave) geschickt.
- Das Gerät sendet ausschließlich auf Anfrage des Rechners. Auch
Fehlermeldungen können nicht spontan vom Gerät an den Rech-
ner (Automatisierungssystem) gesendet werden.
- Die Befehle werden in Großbuchstaben übertragen.
- Befehle und Parameter sowie aufeinanderfolgende Parameter wer-
den durch wenigstens ein Leerzeichen getrennt (Code: hex 0x20).
PC 1.1 Kabel (Fig. 16)
Erforderlich zur Verbindung der 9poligen Buchse mit einem PC.
10
- Jeder einzelne Befehl (incl. Parameter und Daten) und jede Ant-
wort werden mit Blank CR Blank LF abgeschlossen (Code: hex
0x20 hex 0x0d hex 0x0A) und haben eine maximale Länge von 80
Zeichen.
- Das Dezimaltrennzeichen in einer Fließkommazahl ist der Punkt
(Code: hex 0x2E).
Die vorhergehenden Ausführungen entsprechen weitestgehend den
Empfehlungen des NAMUR-Arbeitskreises (NAMUR-Empfehlungen
zur Ausführung von elektrischen Steckverbindungen für die analoge
und digitale Signalübertragung an Labor-MSR-Einzelgeräten, Rev.
1.1.
Die NAMUR-Befehle und die zusätzlichen IKA- spezifischen Befehle
dienen nur als Low Level Befehle zur Kommunikation zwischen
Gerät und PC. Mit einem geeigneten Terminal bzw. Kommunikati-
Fig.15
onsprogramm können diese Befehle direkt an das Gerät übertragen
werden. Labworldsoft ist ein komfortables IKA-Software Paket unter
MS Windows zur Steuerung des Gerätes und zur Erfassung der Ge-
rätedaten, das auch grafische Eingaben von z.B. Drehzahlrampen
erlaubt.
Nachfolgend sehen Sie eine Übersicht der von den IKA Control- Ge-
räten verstandenen (NAMUR)-Befehlen.
Verwendete Abkürzungen:
X,y = Nummerierungsparameter (Integerzahl)
m = Variablenwert, Integerzahl
n = Variablenwert, Fließkommazahl
X = 4 Drehzahl
X = 60 Intervallzeit (1-99 Sekunden, 1 <= m >=99)
X = 61 Timer (1-199 Minuten, 1 <= m >=199)
X = 62 Richtung Lift (m=2-> Lift hoch , m=1-> Lift runter)
NAMUR Befehle Funktion
IN_NAME Anforderung der Bezeichnung
IN_PV_X Lesen des Ist-Wertes
X = 4
IN_SOFTWARE Anforderung der Software Identnummer,
Datum, Vers.
IN_SP_X Lesen des gesetzten Soll-Wertes
X = 4
OUT_SP_X m Setzen des Soll-Wertes auf m
X = 1,60,61,62
RESET Umschalten auf Normalbetrieb.
START_X Einschalten der Geräte -(Remote) Funktion
X = 4,60,61,62
STATUS Ausgabe des Status
0:Manueller Betrieb ohne Störung
1:Automatischer Betrieb Start (o.Störung)
ERROR z (z Fehlernummer siehe Tabelle)
STOP_X Ausschalten der Gerätefunktion. Die mit
X = 1,60, 61, 62 OUT_SP_X gesetzte Variable bleibt erhalten.
Fig. 16
