Installation

Entraînement RV 10 basic/ digital

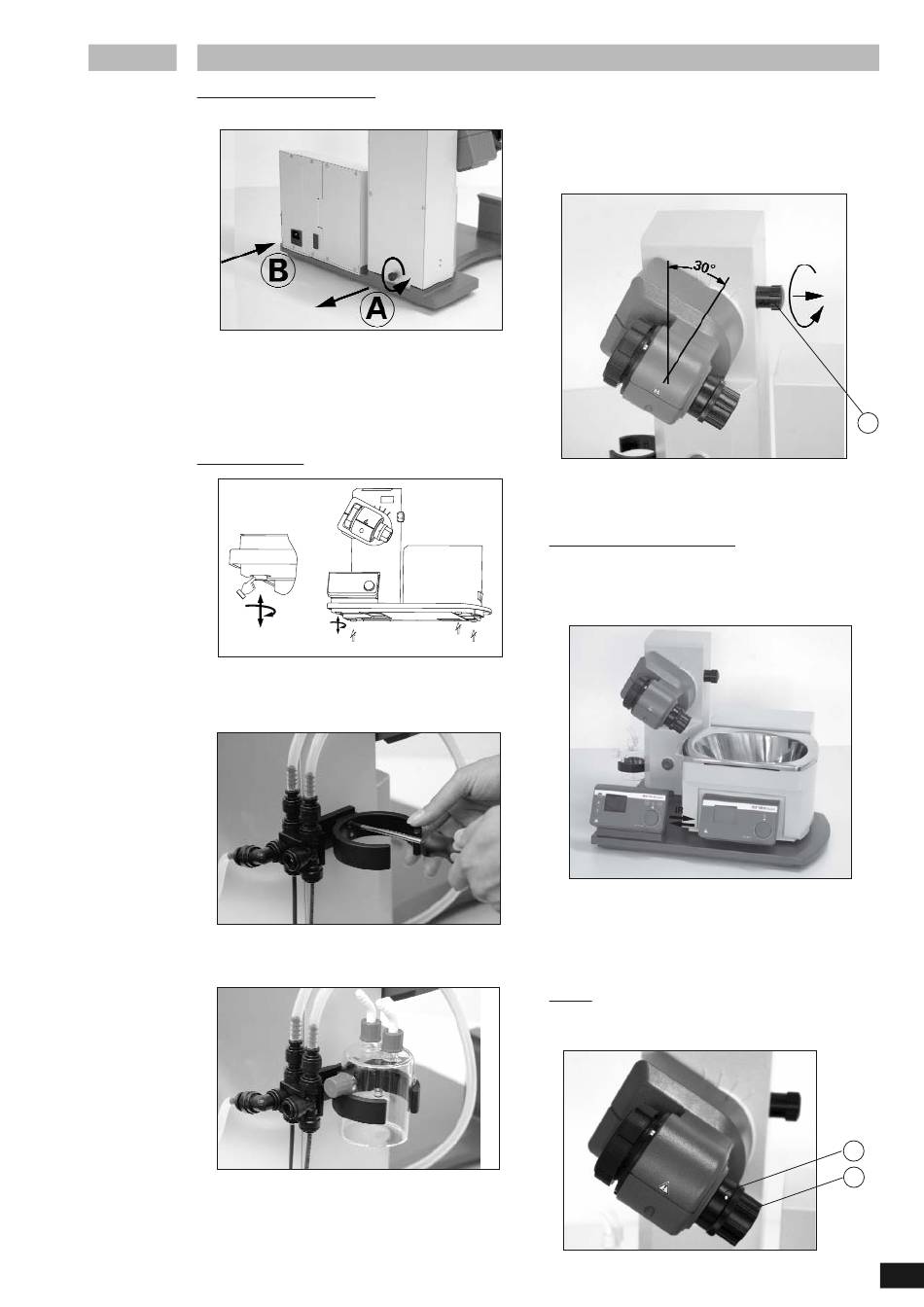

ATTENTION ! Desserrez la sécurité de transport (fig. 4a) !
☞ Tenez le dispositif de levage en position haute avec la main et re-
tirez la vis moletée au dos de l'appareil (A).
☞ Une fois la sécurité de transport retirée, le dispositif de levage
monte lentement en butée supérieure. La course est de 140 mm
environ.
☞ Raccordez l'appareil à l'alimentation avec le câble fourni (B).
Pied réglable (Fig. 4b)
☞ Montez le support pour le flacon de Woulfe sur le côté gauche du
dispositif de levage (fig. 5).
☞ Placez le flacon et montez les raccords de flexibles fournis sur le
flacon (fig. 6).
042009
☞ Desserrez le dispositif de serrage pour régler l'angle de l'entraî-
nement de rotation du côté droit du dispositif de levage en tour-
nant la vis à poignée dans le sens inverse des aiguilles d'une
montre (en appuyant légèrement et en tournant simultanément,
la vis à poignée peut être sortie encore plus loin).
☞ Placez l'entraînement à un angle de 30° env. (fig. 7).
Fig. 4a
☞ Bloquez ensuite l'entraînement de rotation en serrant la vis à poi-
gnée dans le sens horaire.
Bain chauffant HB 10 basic / digital
ATTENTION ! Suivez le mode d'emploi du bain chauffant, chapitre
"Mise en service" !
☞ Placez le bain chauffant sur la surface d'appui de l'entraînement
de rotation et poussez-le en position gauche (fig. 8).
Fig. 4b
Remarque : l'échange de données entre l'unité d'entraînement et
Fig. 5
le bain chauffant se fait à l'aide d'une interface infrarouge. Veillez à
ce que la communication ait lieu alors que le parcours de la lumière
est sans obstacles et ininterrompu !

Verrerie

☞ Ouvrez le dispositif d'arrêt de la tête d'entraînement en tournant
à 60° dans le sens inverse des aiguilles d'une montre (D), (Fig. 9).
Fig. 6
C
Fig. 7
Fig. 8
D
E
Fig. 9
