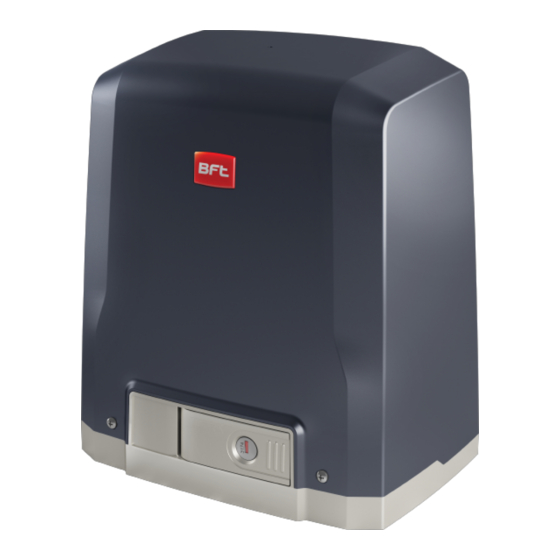

ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA
ACTUATOR FOR RACK SLIDING GATES
ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE
ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE
SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA
ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL
Attenzione! Leggere attentamente le "Avvertenze" all'interno! Caution! Read "Warnings" inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l'intérieur!
Achtung! Bitte lesen Sie aufmerksam die „Hinweise" im Inneren! ¡Atención¡ Leer atentamente las "Advertencias" en el interior! Let op! Lees de "Waarschuwingen" aan de binnenkant zorgvuldig!
Publicité
Table des Matières
Manuels Connexes pour BFT SL-Pro
Sommaire des Matières pour BFT SL-Pro

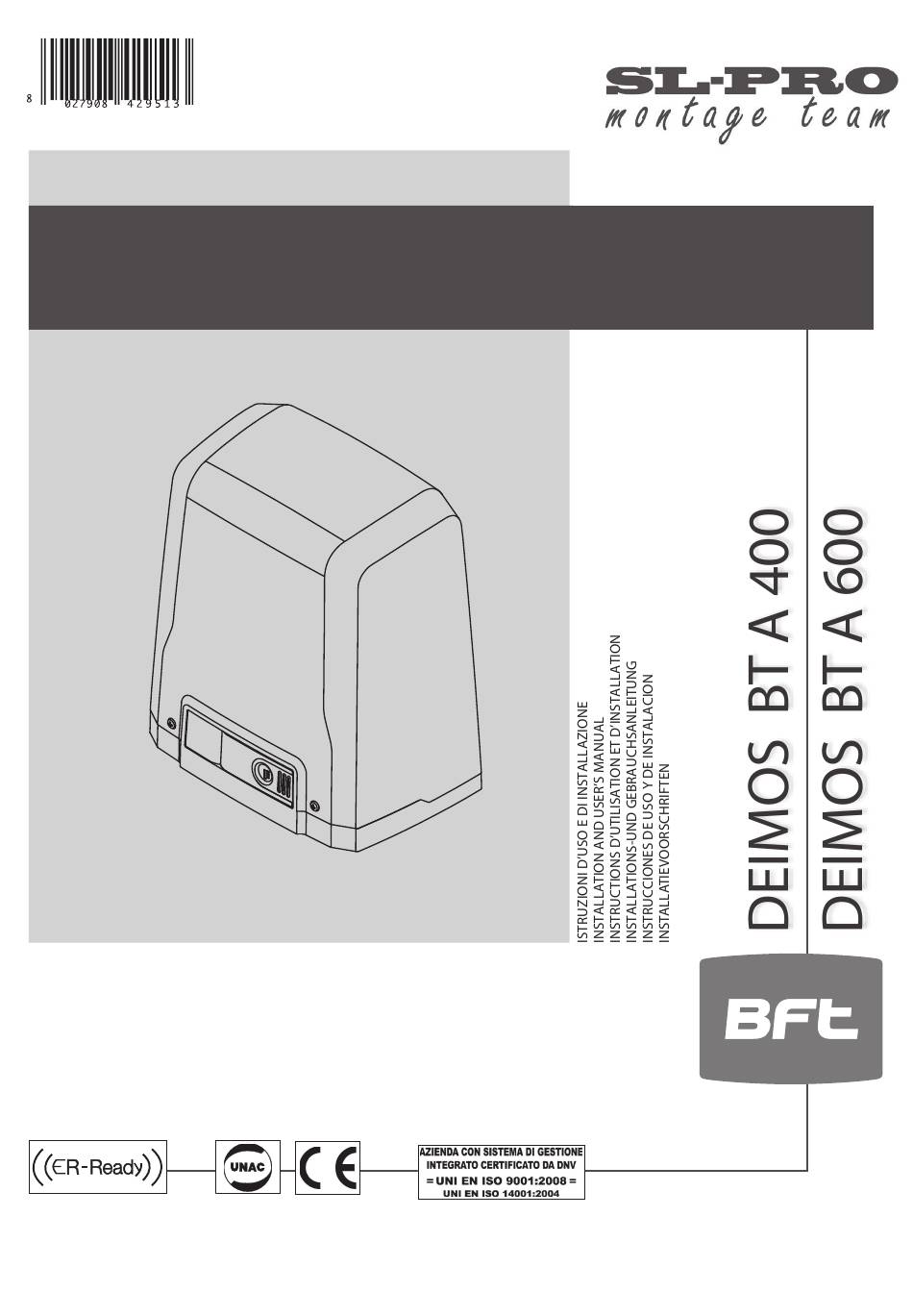

- Page 1 ATTUATORE PER CANCELLI SCORREVOLI A CREMAGLIERA ACTUATOR FOR RACK SLIDING GATES ACTIONNEUR POUR PORTAILS COULISSANTS A CREMAILLERE ANTRIEB FÜR ZAHNSTANGEN-SCHIEBETORE SERVOMOTOR PARA CANCELAS CORREDERAS DE CREMALLERA ACTUATOR VOOR SCHUIFHEKKEN MET TANDHEUGEL Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“...
- Page 2 INSTALLAZIONE VELOCE-QUICK INSTALLATION-INSTALLATION RAPIDE SCHNELLINSTALLATION-INSTALACIÓN RÁPIDA - SNELLE INSTALLATIE > 25mm 60-70mm 2x0.75mm 2x1.5mm PREDISPOSIZIONE TUBI, “X” =Cremagliera (FIG J), Rack (FIG J), RG58 TUBE ARRANGEMENT, 3x1.5mm Crémaillère (FIG J), Zahnstange (FIG J), PRÉDISPOSITION DES TUYAUX, VORBEREITUNG DER LEITUNGEN, Cremallera (FIG J), Tandheugel (FIG J) DISPOSICIÓN DE TUBOS, VOORBEREIDING LEIDINGEN.
- Page 3 Antenna Antenne Antena Antenne START STOP Tasti programmazione, START Programming keys, touches de programmation, Programmierungstasten, botones de programacion, Toetsen programmeur. FAULT2 FAULT 2 Sicurezze FAULT1 FAULT 1 Safety devices Sécurités Sicherheitsvorrichtungen PHOT PHOT Dispositivos de seguridad Veiligheden STOP STOP OPEN OPEN Comandi / Commands START...
- Page 4 MEMORIZZAZIONE RADIOCOMANDO/MEMORIZING REMOTE CONTROLS/MÉMORISATION RADIOCOMMANDE ABSPEICHERUNG DER FERNBEDIENUNG /MEMORIZACIÓN DEL RADIOMANDO/MEMORIZAÇÃO DO RADIOCOMANDO START RADIO RADIO RADIO LEGENDA - KEY - LÉGENDE REGOLAZIONE AUTOSET, ADJUSTING AUTOSET, RÉGLAGE AUTOSET , LEGENDE - LEYENDA - LEGENDA EINSTELLUNG AUTOSET, REGULACIÓN AUTOSET, REGULAÇÃO AUTOSET. Fisso Steadily lit Fixe...
- Page 5 X= 40 X= 37 X= 33 CVZ-S DEIMOS BT A 400 - DEIMOS BT A 600 -...
- Page 6 50 51 52 70 71 72 73 74 75 PHOT 1 BAR 1 PHOT / 1 PHOT CL Bar 1 Bar 1 1 PHOT / 1 PHOT CL 1 BAR Bar 1 Bar 1 2 PHOT / 2 PHOT CL 2 BAR Bar 1 Bar 1...
-
Page 7: Avvertenze Per L'installatore
- Dopo aver eseguito l’installazione, assicurarsi che il settaggio dell’automazione LA DIChIARAZIONE DI CONFORMITà PUò ESSERE CONSULTATA SUL SITO: motore sia correttamente impostato e che i sistemi di protezione e di sblocco www.bFT.IT NELLA SEZIONE PRODOTTI. funzionino correttamente. - Usare esclusivamente parti originali per qualsiasi manutenzione o riparazione. -
Page 8: Dati Tecnici
MANUALE PER L’INSTALLAZIONE 1) GENERALITÀ N.°max.radiocomandi L’attuatore DEIMOS BT A ofre un’ampia versatilità d’installazione, grazie alla memorizzabili posizione estremamente bassa del pignone, alla compattezza dell’attuatore e alla Tempo lavoro massimo 3 minuti regolazione dell’altezza e profondità di cui dispone. Il limitatore di coppia elet- tronico, regolabile, garantisce la sicurezza contro lo schiacciamento. - Page 9 MANUALE PER L’INSTALLAZIONE Morsetto Defnizione Descrizione FASE 220-230V ~ 50/60 Hz* Alimentazione monofase NEUTRO JP31 PRIM TRASF Collegamento primario trasformatore, 220-230V ~. JP32 Alimentazione scheda: JP13 SEC TRASF 24V~ Secondario trasformatore MOT + Collegamento motore MOT - AUX 0 - Lampeggiante Il contatto rimane chiuso durante la movimentazione dell’anta .
- Page 10 MANUALE PER L’INSTALLAZIONE TABELLA “A” - PARAMETRI TRIMMER Parametro Descrizione min. max. Tempo chiusura Tempo di attesa prima della chiusura automatica. automatica [s] NOTA: Impostare a 0 se non utilizzato. Forza esercitata dall’anta/e. Rappresenta la percentuale di forza erogata, oltre quella memorizzata du- rante l’autoset (e successivamente aggiornata), prima di generare un allarme ostacolo.
-
Page 11: Procedura Di Regolazione
MANUALE PER L’INSTALLAZIONE SEGNALAZIONI LEDS: LED ERR: Rimane acceso: - Presenza di rete - Scheda alimentata - Fusibile Led ERR POWER F1 integro Lampeggiante Lampeggiante Acceso: attivazione ingresso START START Led SET Acceso lento veloce OPEN Acceso: attivazione ingresso pedonale OPEN Test Fotocellule, STOP Spento: attivazione ingresso STOP... - Page 12 - Only use original spare parts for any maintenance or repair work. The Firm dis- WWW.bFT.IT IN THE PRODUCT SECTION. claims all responsibility for the correct operation and safety of the automated system if parts from other manufacturers are used.
-
Page 13: Technical Specifications
INSTALLATION MANUAL 1) GENERAL INFORMATION (*) Special supply voltages to order. The DEIMOS BT A actuator is highly versatile in terms of installation options due ** There are no minimum or maximum dimension restrictions for the guided to the extremely low position of the pinion, the actuator’s compact nature and the part that can be used height and depth adjustment features it ofers. - Page 14 INSTALLATION MANUAL Terminal Defnition Description LINE 220-230V ~50/60 Hz* Single-phase power supply NEUTRAL JP31 TRANSF PRIM Transformer primary winding connection, 220-230V JP32 Board power supply: JP13 TRANSF SEC 24V~ Transformer secondary winding MOT + Connection motor 1 MOT - AUX 0 -BLINKER Contact stays closed while leaf is operating.
-
Page 15: Important
INSTALLATION MANUAL TABLE “A” - PARAMETERS TRIMMER Parameter Description min. max. Automatic Waiting time before automatic closing. closing time [s] NOTE: Set to 0 if not used. Force exerted by leaf/leaves.This is the percentage of force delivered, beyond the force stored during the autoset cycle (and subsequently updated), before an obstacle alarm is generated. -
Page 16: Adjustment Procedure
INSTALLATION MANUAL LED INDICATORS: LED ERR: POWER Steadily lit: - Mains power on - Board powered - Fuse F1 intact Led ERR START Lit: START input activated Led SET slow fashing fast fashing OPEN Lit: OPEN pedestrian input activated Photocell test, Reverse due to Costa o Costa 8k2 Thermal cutout... -
Page 17: Avertissements Pour Le Monteur
LA DÉCLARATION DE CONFORMITÉ PEUT êTRE CONSULTÉE SUR LE SITE: - Utiliser exclusivement des pièces détachées originales pour les opérations www.bFT.IT DANS LA SECTION PRODUITS. d’entretien ou les réparations. Le Fabricant décline toute responsabilité quant Tout ce qui n’est pas expressément prévu dans le manuel de montage à... -
Page 18: Données Techniques
MANUEL D’INSTALLATION 1) GÉNÉRALITÉS L’actionneur DEIMOS BT A permet une grande versatilité d’installation, grâce à la (*) Tensions d’alimentation spéciales à la demande. ** Aucune dimension minimum ou maximum n’est prévue pour la partie guidée position très basse du pignon, à sa forme compacte et à la possibilité d’en régler qui peut être utilisée la profondeur et la hauteur. -
Page 19: Dispositifs De Sécurité
MANUEL D’INSTALLATION Borne Défnition Description PHASE 220-230V ~50/60 Hz* Alimentation monophasée NEUTRE JP31 PRIM TRANSF Connexion primaire transformateur, 220-230V JP32 Alimentation de la carte: JP13 SEC TRANSF 24V~Secondaire transformateur MOT + Connexion moteur MOT - AUX 0 - LAMP le contact reste fermé pendant la manœuvre du vantail 24V (N.O.) (1A MAX) +REF SWE Común fnal de carrera... -
Page 20: Déclencheur
MANUEL D’INSTALLATION TABLEAU “A” PARAMÈTRES DÉCLENCHEUR Paramètre Description mini. maxi Temps ferme- Temps de pause avant la fermeture automatique ture REMARQUE: Confgurez sur 0 si vous ne l’utilisez pas. automatique [s] Force exercée par le vantail . Représente le pourcentage de force fournie, outre à celle mémorisée pendant l’autoconfguration (et mise à... -
Page 21: Procédure De Réglage
MANUEL D’INSTALLATION SIGNAUX PAR LED : LED ERR: Reste éclairé: - Présence tension - Carte sous tension - Fusible F1 Led ERR POWER en bon état CONFIGU- START Eclairé: activation entrée START RATION Eclairé Clignotante lente Clignotante rapide OPEN Eclairé: activation entrée OPEN STOP Eteint: activation entrée STOP Essai Photocellules,... -
Page 22: Allgemeine Sicherheit
- Stellen Sie nach der Installation sicher, dass der Motor de Automatisierung richtig DIE KONFORMITÄTSERKLÄRUNG KANN AUF DER FOLGENDEN eingestellt worden ist und, dass die Schutzsysteme den Betrieb ordnungsgemäß WEBSEITEKONSULTIERT WERDEN: WWW.BFT.IT, IM BEREICH PRODUKTE blockieren. - Verwenden Sie bei allen Wartungs- und Reparaturarbeiten ausschließlich Originaler- Alles, was im Installationshandbuch nicht ausdrücklich vorgesehen ist, ist... - Page 23 MONTAGEANLEITUNG 1) ALLGEMEINES Kombinationen 4 Milliarden Der Antrieb DEIMOS BT A gestattet dank der extrem niedrigen Position des Ritzels, Max. Anzahl abspeicherbare der Kompaktheit des Abtriebs sowie seiner Einstellung der Höhe eine Vielzahl Fernbedienungen von Installationsmöglichkeiten. Der einstellbare elektronische Drehzahlbegrenzer garantiert die Sicherheit gegen Quetschungen.
-
Page 24: Sicherheitsvorrichtungen
MONTAGEANLEITUNG Klemme Defnition Beschreibung PHASE 220-230V ~ 50/60 Hz* Einphasige Speisung NULLLEITER JP31 EING TRASF Eingang Transformator, 220-230V JP32 Stromversorgung Karte: JP13 AUSG TRASF 24 V~ Ausgang Transformator MOT1 + Anschluss Motor 1 MOT1 - AUX 0 - BLINKLEUCHTE. Der Kontakt bleibt während der Bewegung des Torfügels geschlossen 24V (N.O.) (1A MAX) + REF SWE Gemein Endschalter... - Page 25 MONTAGEANLEITUNG TABELLE “A” PARAMETER POTIs Parameter Beschreibung min. max. Zeit Schließung Wartezeit vor der automatischen Schließung. automatisch [s] ANMERKUNG: auf 0 einstellen, falls nicht verwendet. Von Flügel 1 ausgeübte Kraft. Prozentsatz der abgegebenen Kraft, zusätzlich zu der mit Autoset eingestellten (und anschließend aktualisiert), vor Auslösung eines Alarms Hindernis.
-
Page 26: Led-Anzeigen
MONTAGEANLEITUNG LED-ANZEIGEN: LED ERR: POWER Bleibt an: - Netz vorhanden - Karte gespeist - Sicherung F1 intakt Led ERR START An: aktivierung Eingang START LED SET langsames Blinken schnelles Blinken OPEN An: aktivierung Eingang OPEN STOP Aus: aktivierung Eingang STOP Test Fotozellen, PHOT Aus: aktivierung Eingang Fotozelle PHOT... -
Page 27: Advertencias Para La Instalación
LA DECLARACIÓN DE CONfORMIDAD ESTá DISPONIbLE PARA SU tección y de desbloqueo funcionen correctamente. CONSULTA EN EL SITIO: www.bfT.IT EN LA SECCIÓN PRODUCTOS - Usar exclusivamente piezas originales para todas las operaciones de mantenimiento y reparación. La Empresa no se responsabiliza de la seguridad y el buen funcionamiento Todo aquello que no expresamente previsto en el manual de instalación, no... -
Page 28: Datos Técnicos
MANUAL DE INSTALACIÓN 1) GENERALIDADES N° combinaciones 4 mil millones El accionador DEIMOS BT A ofrece una amplia versatilidad de instalación, gracias a la posición sumamente baja del piñón, a la estructura compacta del accionador N° máx. radiomandos me- y a la regulación de la altura y la profundidad con la que cuenta. El limitador de morizables par electrónico, regulable, garantiza la seguridad contra el aplastamiento. - Page 29 MANUAL DE INSTALACIÓN Borne Defnición Descripción FASE 220-230V ~ 50/60 Hz* Alimentación monofásica NEUTRO JP31 PRIM TRANSF Conexión primaria transformador, 220-230V ~. JP32 Alimentación tarjeta: JP13 SEG TRANSF 24V~ Secundario transformador MOT1 + Conexión motor MOT1 - BOMBILLA AUX 0 - El contacto queda cerrado durante el desplazamiento de la hoja 24V (N.O.) (MAX.
- Page 30 MANUAL DE INSTALACIÓN TABLA “A” - PARÁMETROS TRIMMER Parámetro Descripción mín. máx. Tiempo cierre Tiempo de espera antes del cierre automático. automático [s] NOTA: Confgurar en 0 si no se utiliza. Fuerza ejercida por la/las hoja/s. Representa el porcentaje de fuerza suministrada, además de la memorizada durante el autoset (y posteriormente actualizada), antes de generar una alarma por obstáculo.
- Page 31 MANUAL DE INSTALACIÓN SEÑALIZACIÓN LEDS: LED ERR: Queda encendido: - Presencia de red – Tarjeta alimentada – Fusible Led ERR POWER F1 íntegro START Encendido: activación entrada START Parpadeante Led SET Encendido Parpadeante lento OPEN Encendido: activación entrada peatonal OPEN rápido STOP Apagado: activación entrada STOP...
-
Page 32: Waarschuwingen Voor De Installateur
DE VERkLARING VAN OVEREENSTEMMING kUNT U RAADPLEGEN OP DE en deblokkeringssystemen juist functioneren. WEBSITE: WWW.BfT.IT IN HET DEEL PRODUCTEN - Uitsluitend originele reserveonderdelen gebruiken voor alle onderhouds- of repara- tiewerkzaamheden. Het Bedrijf wijst iedere willekeurige verantwoordelijkheid af uit... - Page 33 INSTALLATIEHANDLEIDING 1) ALGEMEEN Aantal combinaties 4 miljard De actuator DEIMOS BT A biedt een grote veelzijdigheid voor de installatie, Max. aantal afstandsbedie- dankzij de uiterst lage positie van de rondselas, de compacte afmetingen van de ningen die in het geheugen actuator en de hoogte- en diepteafstelling waarover hij beschikt.
- Page 34 INSTALLATIEHANDLEIDING Klem Defnitie Beschrijving FASE 220-230V 50/60 Hz* Eénfasige voeding NEUTRAAL JP31 PRIM TRASF Primaire aansluiting transformator, 220-230V. JP32 Alimentación tarjeta: JP13 SEC TRASF 24V~ Secundario transformador MOT1 + Aansluiting motor 1. Faseverschuiving vertraagd bij sluiting. Aansluitingen van Fig.E controleren MOT1 - AUX 0 - ZWAAILICHT Het contact blijft gesloten tijdens de beweging van de vleugel...
- Page 35 INSTALLATIEHANDLEIDING TABEL “A”- PARAMETERS TRIMMER Parameter Beschrijving min. max. Tijd automatische Wachttijd vóór de automatische sluiting. sluiting [s] OPMERKING: Instellen op 0, indien niet gebruikt. Kracht uitgeoefend door de vleugel(s). Geeft het percentage van geleverde kracht aan, boven die opgeslagen tijdens de autoset (en vervolgens bijgewerkt), alvorens een obstakelalarm te genereren. Kracht LET OP: Heeft directe invloed op de botsingskracht: controleren of met de ingestelde vleugels [%]...
- Page 36 INSTALLATIEHANDLEIDING SIGNALERINGEN LEDS: LED ERR: Blijft aan: - Aanwezigheid netwerk - Kaart gevoed - Zekering F1 in Led ERR POWER goede conditie START Aan: activering ingang START Led SET Knippert langzaam Knippert snel OPEN Aan: activering ingang voetgangers OPEN Test fotocellen, STOP Omkering door Thermisch...
-
Page 37: Avvertenze Per L'utilizzatore ( I )
MANUALE D’USO: MANOVRA MANUALE/ USER’S MANUAL: MANOVRA MANUALE/ MANUEL D’UTILISATION: MANOVRA MANUALE/ BE- DIENUNGSANLEITUNG: MANOVRA MANUALE/ MANUEL DE USO: MANOVRA MANUALE/ MANUAL PARA DE USO: MANOVRA MANUALE FIG. 3 (180°) (180°) AVVERTENZE PER L’UTILIZZATORE ( I ) ATTENZIONE! Importanti istruzioni di sicurezza. Leggere e seguire attenta- mente le Avvertenze e le Istruzioni che accompagnano il prodotto poiché... -
Page 38: Avertissements Pour L'utilisateur (F)
in presenza di usura o rotture. it is undamaged and working properly. - La rottura o l’usura di organi meccanici della porta (parte guidata), quali ad esempio - A record must be made of any installation, maintenance and repair work and cavi, molle, supporti, cardini, guide.. -
Page 39: Seguridad General
nicht für Schäden, die auf die Nichtbeachtung der Hinweise im vorliegenden dit. Le bon fonctionnement de l’appareil n’est garanti que si les données Handbuch zurückzuführen sind. indiquées sont Tout ce qui n’est pas expressément prévu dans le manuel Unter Beibehaltung der wesentlichen Eigenschaften des Produktes kann die de montage est interdit. -
Page 40: Algemene Veiligheid
