3. Installation du moniteur principal ou supplémentaire
1
4
7

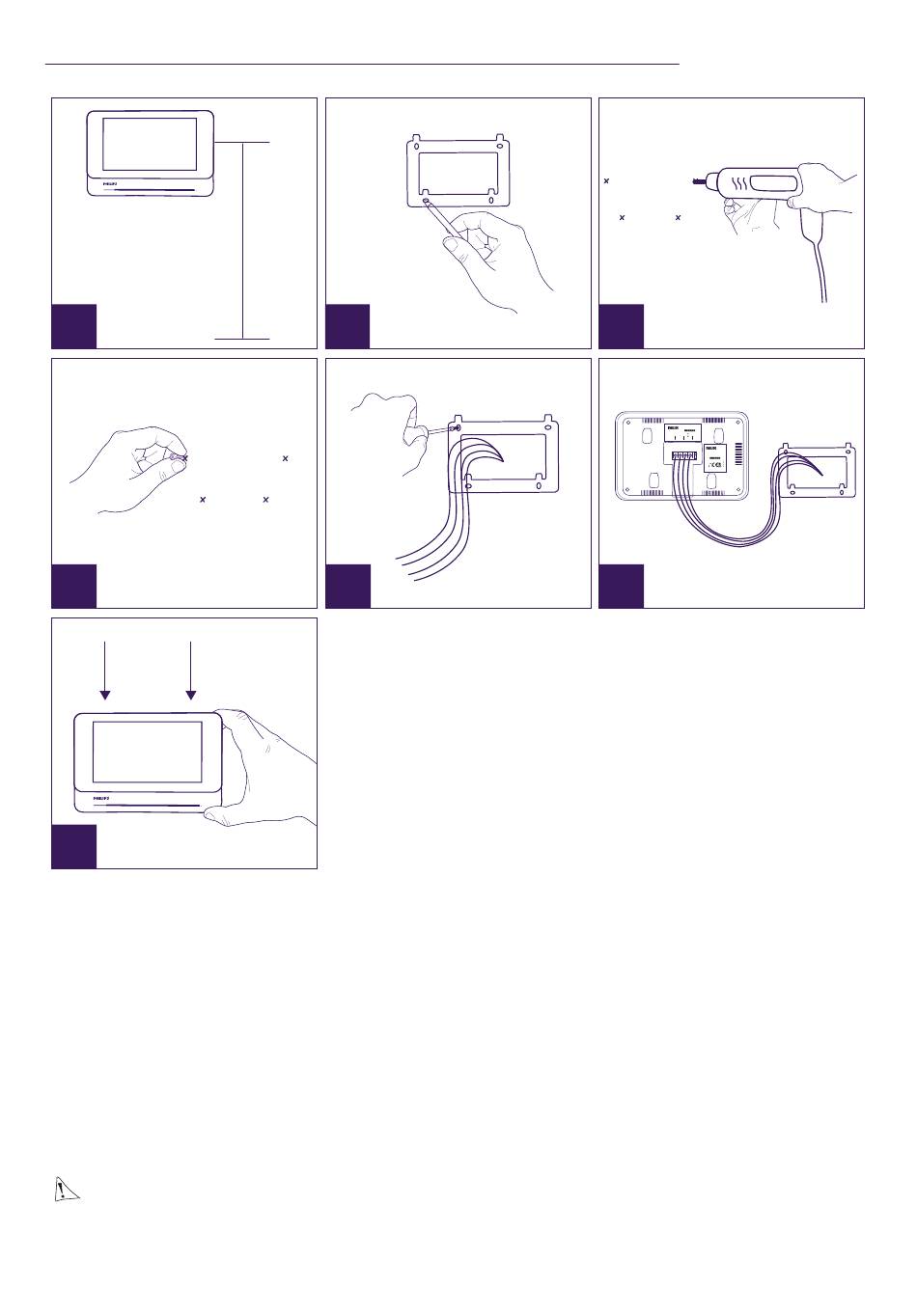

1 - Positionner le support mural en faisant en sorte que l'écran du moniteur soit à une
hauteur d'environ 1m60 du sol.
2 – Repèrer l'emplacement des perçages à l'aide de l'étrier de fi xation.
3 – Percer.
4 – Mettre des chevilles adaptées au support (celles fournies conviennent pour des murs
en matériaux pleins).
5 – Fixer le support mural.
6 – Raccorder les 2 fi ls de la platine de rue et les 2 fi ls d'alimentation en respectant bien le
schéma de câblage.
7 – Mettre en place le moniteur sur son support mural.
8 - En fonction de la confi guration choisie, et lorsque l'ensemble du cablage est terminé,
un paramétrage de l'interface peut-être necessaire.
Attention : à cette étape, ne pas relier l'alimentation au 230V AC.
