INSTALLATION
Connexions de l'alimentation électrique
Faire correspondre les numéros d'étapes des pages de gauche à ceux des figures sur les pages de droite
pour effectuer les connexions. Les directives spéciales pour l'installation sont données à la page de
gauche.
Les numéros de référence des câbles et des tuyaux donnés dans ces pages sont ceux des longueurs les plus
couramment utilisées. Pour obtenir des longueurs supplémentaires, voir la section 9 (version anglaise) ou appeler
Hypertherm.

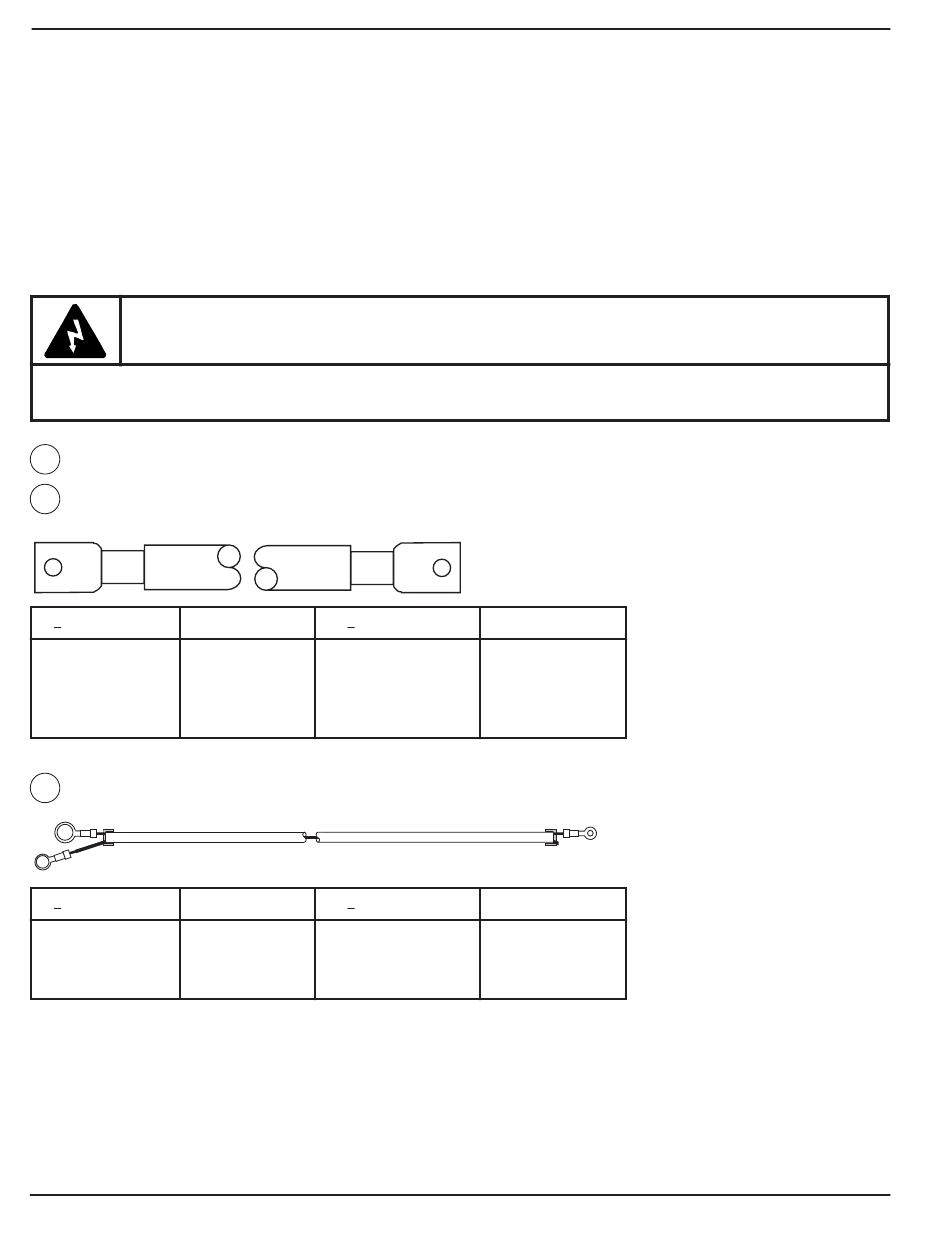

Câble négatif – Source de courant au module de HF à distance
1
2
Câble positif – Source de courant à la table de travail
o
N pièce Longueur
023403 15 pi (4,6 m)
023404 25 pi (7,6 m)
023405 50 pi (15 m)
023406 75 pi (23 m)
3 Câble d'arc pilote – Source de courant au module HF à distance
o
N pièce Longueur
023631 25 pi (7,6 m)
023632 50 pi (15 m)
023633 75 pi (23 m)
4-6
5/2/97
AVERTISSEMENT
Couper toute alimentation avant d'effectuer l'installation!
o
N pièce
023407
023408
023644
o
N pièce
023634
023635
023652
Longueur
100 pi (30,5 m)
150 pi (46 m)
200 pi (62 m)
Longueur
100 pi (30,5 m)
150 pi (46 m)
200 pi (62 m)
