INSTALLATION
Raccordements du module HF à distance et du boîtier de la robinetterie
motorisée à la torche
Voir les pages 4-6 à 4-9 qui indiquent les connexions du module HF à la source de courant, et la page 4-12 pour la
connexion du boîtier de la robinetterie motorisée à la source de courant. Voir également la page 4-26 qui indique
les raccordements du module HF à distance et du boîtier de la robinetterie motorisée à la console des gaz.

Acheminement du faisceau de torche

Avant de raccorder les éléments du faisceau de la torche au module HF à distance, au boîtier de la robinetterie
motorisée et à la torche, on doit les acheminer entre la machine de coupage, le module HF à distance, le boîtier de
la robinetterie motorisée et la torche. Voir la figure 4-2 qui en donne un exemple. On doit généralement acheminer
le faisceau en guirlande ou sur un rail.
Attention :
Avant d'acheminer les câbles et tuyaux du faisceau, s'assurer qu'ils ont été
démontés de la torche. La torche pourrait être endommagée si elle tombait ou
était heurtée. Une fois que le faisceau a été acheminé, effectuer les
raccordements de la torche.
Raccordement du faisceau HF de la torche au module HF à distance
24

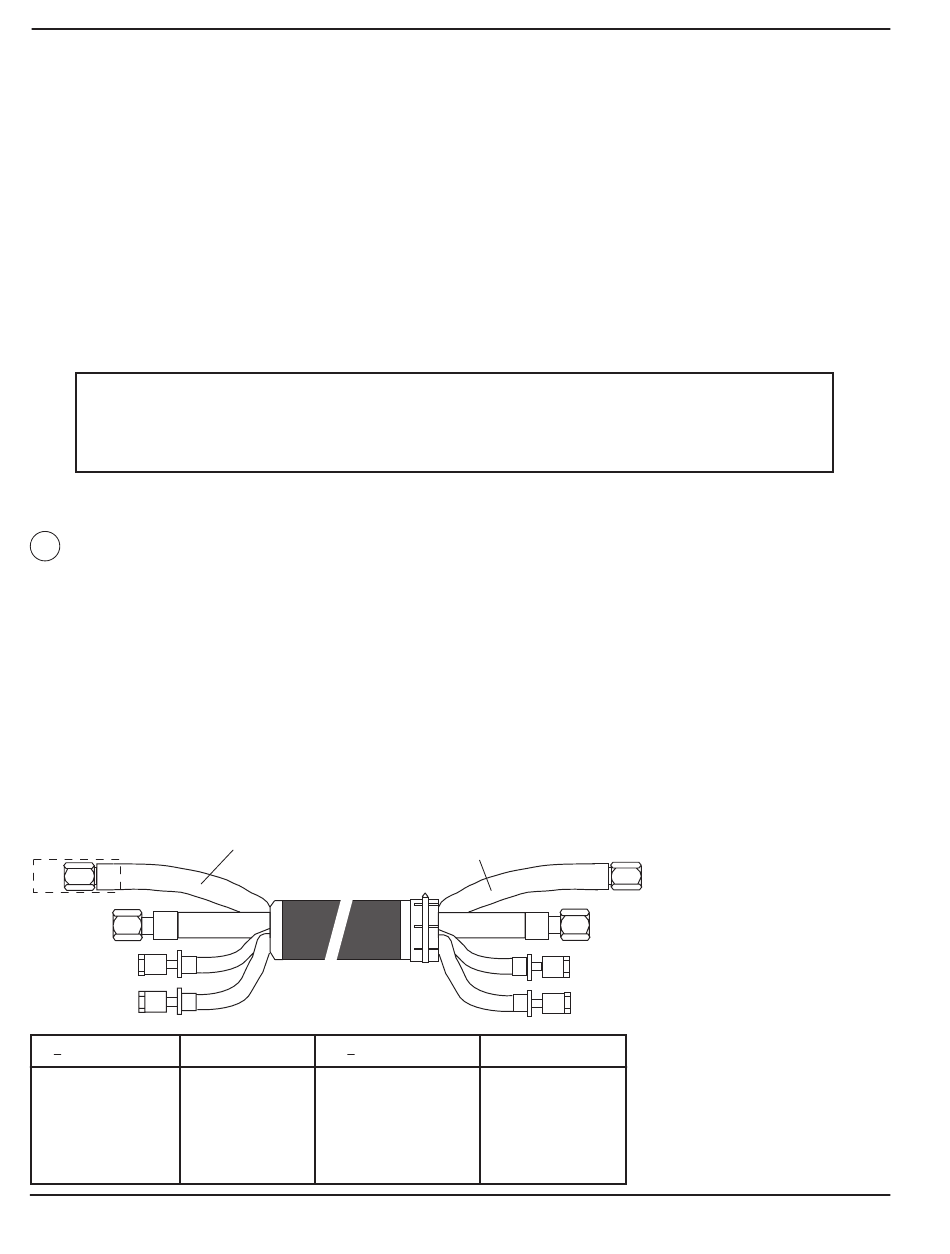

Faisceau de la torche HT2000 – Faisceau HF de la torche-module HF à distance – Figure 4-16
A. Acheminer le faisceau HF de la torche par le raccord de torche en laiton sur le module HF à distance et
raccorder le tuyau du liquide de refroidissement de la torche (avec bande rouge) au raccord rouge sur le
bloc de cathode en laiton qui se trouve dans le module HF à distance. Serrer avec une clé à fourche de 1/2 po
(≈13 mm).
B. Raccorder le tuyau du liquide de refroidissement de la torche (avec bande verte) au raccord vert sur le
bloc de cathode en laiton. Serrer avec une clé à fourche de 1/2 po (≈13 mm).
C. Raccorder le tuyau de l'indicateur de capuchon (gris) à l'adaptateur dans le module.
D. Raccorder le tuyau pilote/gaz de protection (bleu) à l'adaptateur de la cloison.
Extrémité torche
Gris
Rouge
Vert
o
N
pièce
Longueur
028657
10 pi (3 m)
028658
15 pi (4,5 m)
028659
20 pi (6 m)
028546
25 pi (7,5 m)
028660
30 pi (9 m)
4-28
2/2/96
Pilote/gaz de
Pilote/gaz de
protection (bleu)
protection (bleu)
o
N
pièce
028661
028662
028663
028547
Extrémité module HF
Gris
Rouge
Vert
Longueur
35 pi (10,6 m)
40 pi (12 m)
45 pi (13,7 m)
50 pi (15 m)
