INSTALLATION
8
Câble d'interface entrée/sortie machine – Source de courant à interface machine
Connecter l'extrémité fiche du câble d'interface machine marquée 1X6 à la prise, à l'arrière de la source de
courant, marquée MACHINE I/O 1X6 (fig. 4-10).
De 1X6 Couleur Cosse
2 Jaune 2
6 Noir 6
11 Nu
4 Orange 4
8 Noir 8
13 Nu
34 Rouge 34
29 Noir 29
23 Nu
35 Vert 35
30 Noir 30
24 Nu
36 Rouge 36
31 Bleu 31
25 Nu
33 Rouge 33
28 Jaune 28
27 Nu
9 Bleu 9
15 Noir 15
14 Nu
37 Rouge 37
32 Vert 32
26 Nu
1 Blanc 1
5 Noir 5
10 Nu
3 Brun 3
7 Noir 7
12 Blindage
21 Blanc 21
22 Rouge 22
20 Blindage
*Les signaux sont des relais c.a. Les relais c.c. sont livrables en option par Hypertherm.
Quand on installe, répare ou entretient le modèle HT2000, les tensions c.a. ou c.c. du secteur
peuvent être présentes sur les signaux MONTÉE, DESCENTE et TRANSFERT, même si le
sectionneur de la source de courant est sur OFF. S'assurer que tous les sectionneurs relatifs au
système HT2000 sont sur OFF lors de l'installation ou de l'entretien et des réparations.

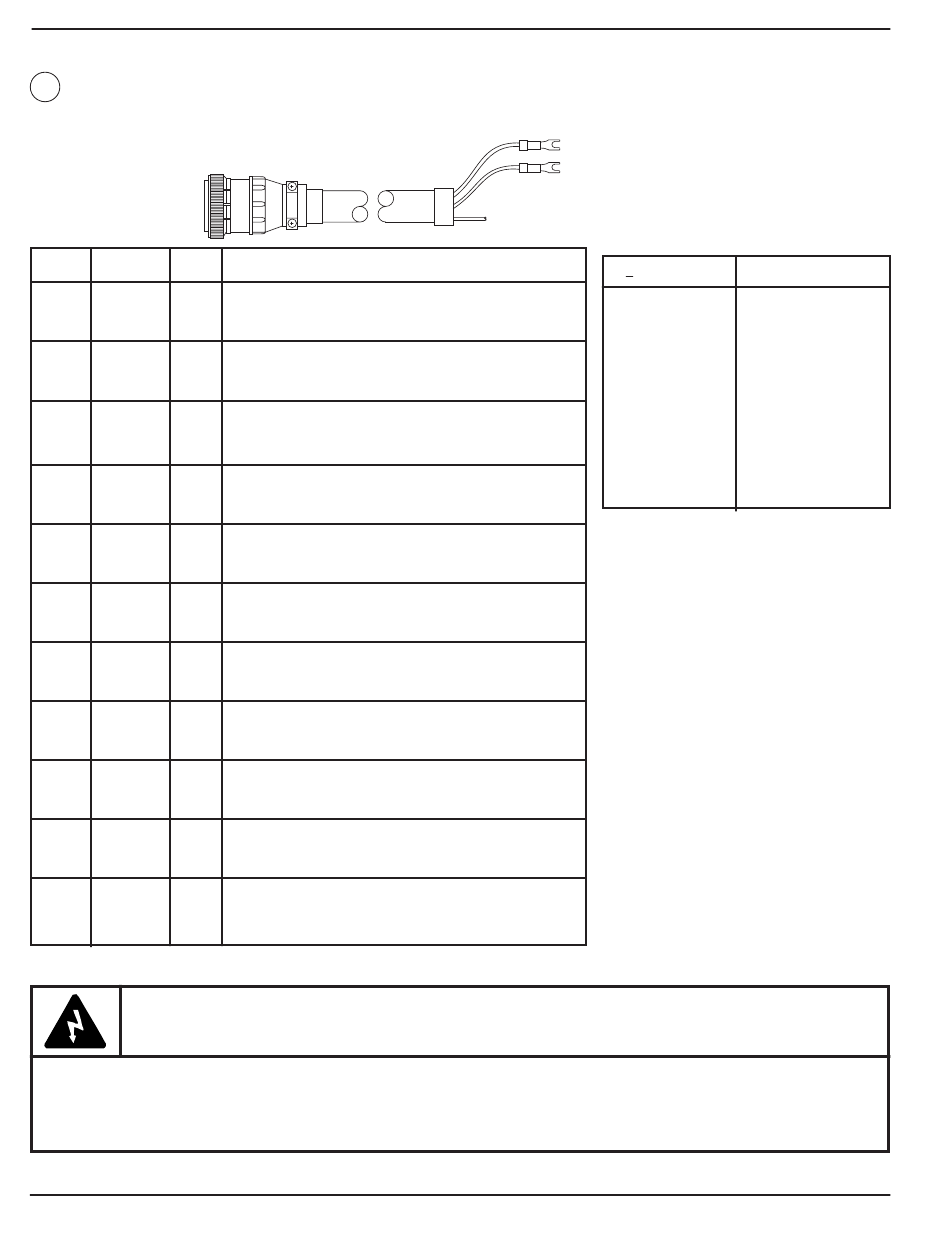

Figure 4-8 Câble d'interface entrée/sortie machine – Source de courant à l'interface ordinateur machine
4-14
5/5/00
1X6
Signal
Signal hauteur initiale (OFF = Fermé)
Com. hauteur initiale
Blindage
Signal hauteur auto (OFF = Fermé)
Com. hauteur auto
Blindage
*†Charge DESCENTE torche (DESC. = Fermé)
Ligne DESCENTE torche
Blindage
*†Charge MONTÉE torche (MONTÉE = Fermé)
Ligne MONTÉE torche
Blindage
Fin de course supérieure (OFF = Fermé)
Limiteur de course supérieure
Blindage
Tension arc (1/50 tension arc)
Tension d'arc
Blindage
DÉMARRAGE plasma (DÉMARRAGE = Fermé)
DÉMARRAGE plasma
Blindage
*†Transfert d'arc (TRANSFERT = Fermé)
Transfert d'arc
Blindage
Signe maintien amorçage (MAINTIEN = Fermé)
Com. maintien amorçage
Blindage
Alimentation à distance OFF (OFF = fermé momentanément)
Alimentation à distance OFF
Blindage
Alimentation à distance ON (ON = fermé momentanément)
Alimentation à distance ON
Blindage
†AVERTISSEMENT
o
N pièce Longueur
023841 6 pi (2 m)
023842 15 pi (4,6 m)
023843 25 pi (7,6 m)
023844 35 pi (10,6 m)
023845 50 pi (15 m)
023846 75 pi (23 m)
023847 100 pi (30,5 m)
023848 125 pi (38 m)
023849 150 pi (46 m)
023850 200 pi (61 m)
