Câble d'interface tension/courant machine – Source de courant à l'interface machine
Nota : Si vous utilisez une télécommande tension/courant pour régler la tension et le courant,
sautez cette étape.
Avant de connecter le câble d'interface tension-courant de la machine, voir les schémas de câblage dans ce
manuel et s'assurer que la bonne fiche est bien connectée à la prise REC6 du CI de la commande µP.
Brancher la fiche du câble d'interface machine marquée 1X7 à la prise à l'arrière de la source de courant marquée
MACHINE V/C 1X7 (fig. 4-10).
1X7
De 1X7 Couleur
2 Blanc
3 Rouge
4 Vert
5 Orange
6 Bleu
7 Blanc/Noir
10 Nu
11 Bleu/Noir
12 Noir/Blanc
13 Rouge/Blanc
16 Noir/Rouge
17 Blanc/Rouge
18 Orange/Rouge
19 Bleu/Rouge
20 Rouge/Vert
21 Orange/Vert
22 Noir/Blanc/Rouge
23 Blanc/Noir/Rouge
o
N pièce Longueur
023902 6 pi (2 m)
023851 15 pi (4,6 m)
023852 25 pi (7,6 m)
023853 35 pi (10,6 m)
023854 50 pi (15 m)
023855 75 pi (23 m)
023856 100 pi (30,5 m)
123650 115 pi (35 m)
023903 125 pi (38 m)
023857 150 pi (46 m)
023858 200 pi (61 m)

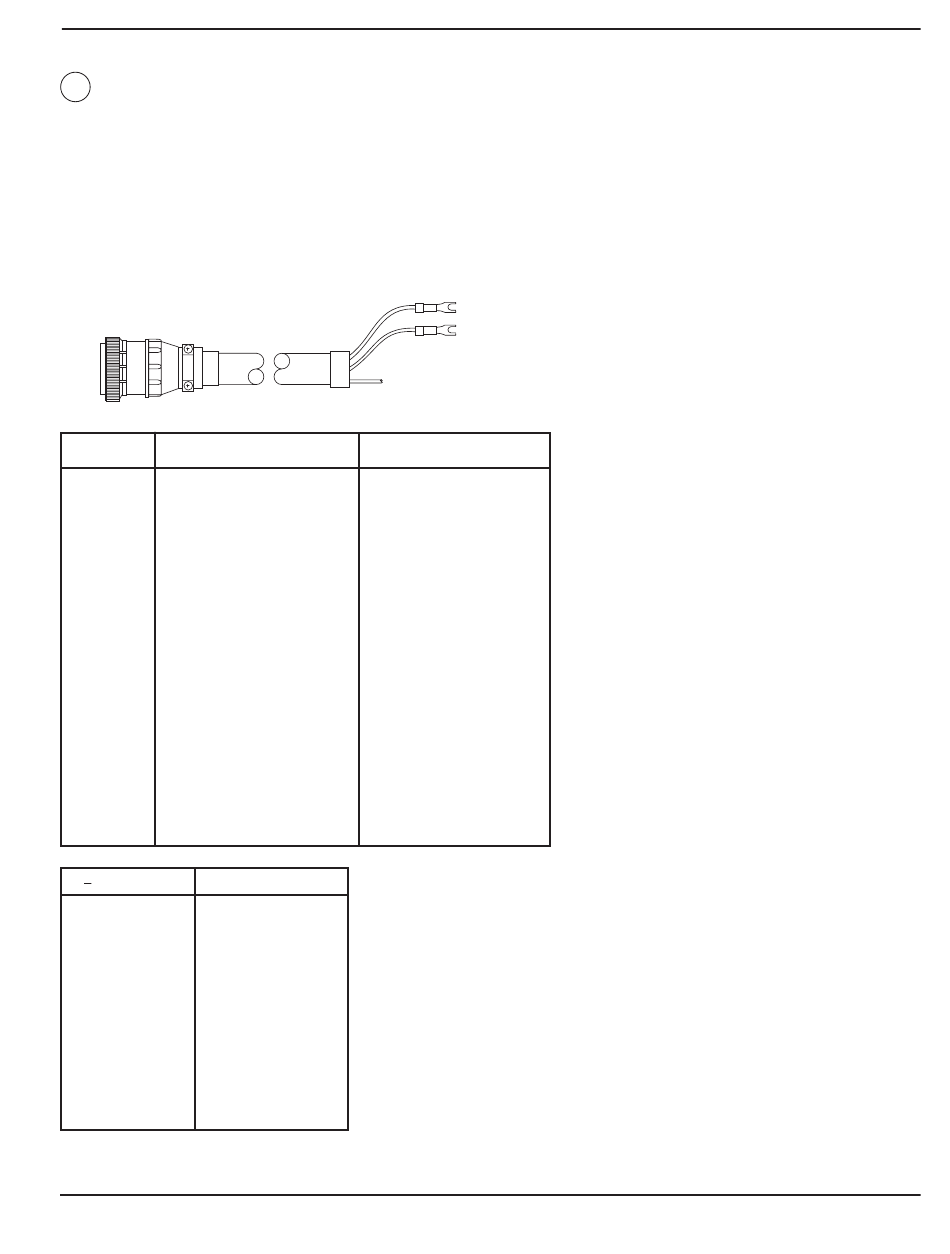

Figure 4-9 Câble d'interface tension/courant machine – Source de courant à l'interface ordinateur
HySpeed HT2000 Mode d'emploi
Signal
Courant 10
Courant 20
Courant 40
Courant 80
Courant 100
Courant 200
Blindage
Com. courant 1
Réserve
Réserve
Tension V5
Tension V10
Tension V20
Tension V40
Tension V80
Tension V100
Tension V200
Tension VCOM
machine
INSTALLATION
4-15
