Raccordements de la console des gaz

Voir la page 4-10 qui indique le raccordement de la console des gaz à la source de courant.

Alimentations en gaz plasma

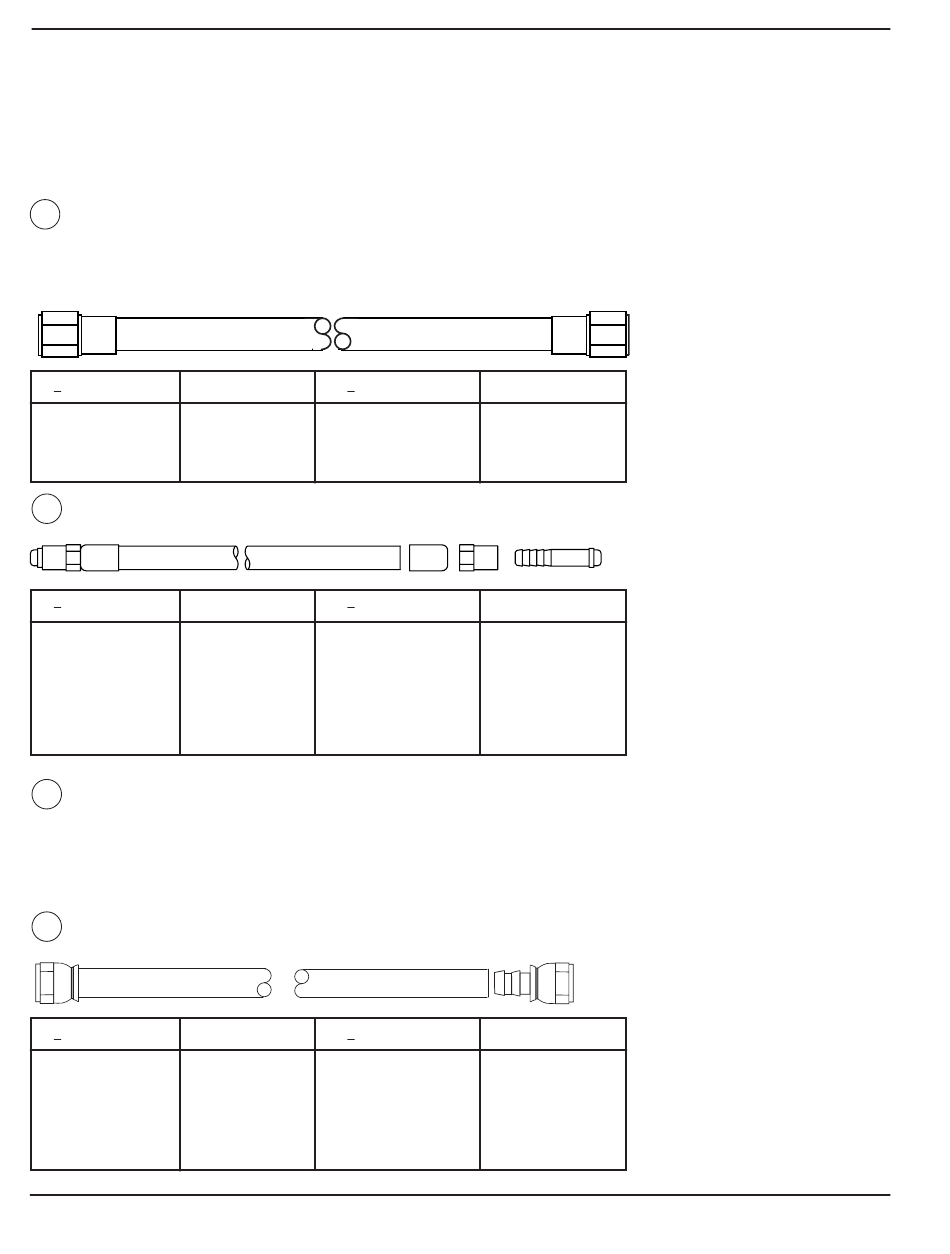

Tuyau d'alimentation en oxygène plasma – Alimentation en oxygène de la console des gaz
17
Nota : Si l'on utilise l'oxygène comme gaz plasma, on doit également raccorder l'azote à la
console des gaz pour obtenir les bons mélanges oxygène-azote dans des conditions de
prégaz et d'écoulement de coupage.
o
N pièce Longueur
024204 15 pi (4,6 m)
024205 25 pi (7,6 m)
024155 50 pi (15 m)
18
Tuyau d'alimentation en azote plasma – Alimentation en azote de la console des gaz
o
N pièce Longueur
024210 10 pi (3 m)
024203 15 pi (4,6 m)
024232 20 pi (6 m)
024134 25 pi (7,6 m)
024211 35 pi (10,6 m)
024112 50 pi (15 m)
18 Tuyau d'alimentation en air plasma (fourni par le client) – Alimentation en air de la console des gaz

Alimentations en gaz de protection

Quel que soit le gaz utilisé comme gaz de protection, effectuer le raccordement au même point sur la console des
gaz – Voir figure 4-14.
19
Tuyau d'alimentation en gaz de protection – Alimentation en gaz de protection à la console des gaz
o
N pièce Longueur
024043 4 pi (1,2 m)
024341 10 pi (3 m)
024342 20 pi (6 m)
024133 25 pi (7,6 m)
024012 50 pi (15 m)
4-24
2/2/96
o
N pièce Longueur
024206 100 pi (30 m)
024159 150 pi (46 m)
o
N pièce Longueur
024148 75 pi (23 m)
024116 100 pi (30 m)
024120 150 pi (46 m)
024185 180 pi (55 m)
024124 200 pi (61 m)
o
N pièce Longueur
024147 75 pi (23 m)
024115 100 pi (30 m)
024119 150 pi (46 m)
024184 180 pi (55 m)
024123 200 pi (61 m)
