120 V c.a.
AVEC
VERROUILL
CON1
FERMÉ
26
Source de courant – Arrière intérieur

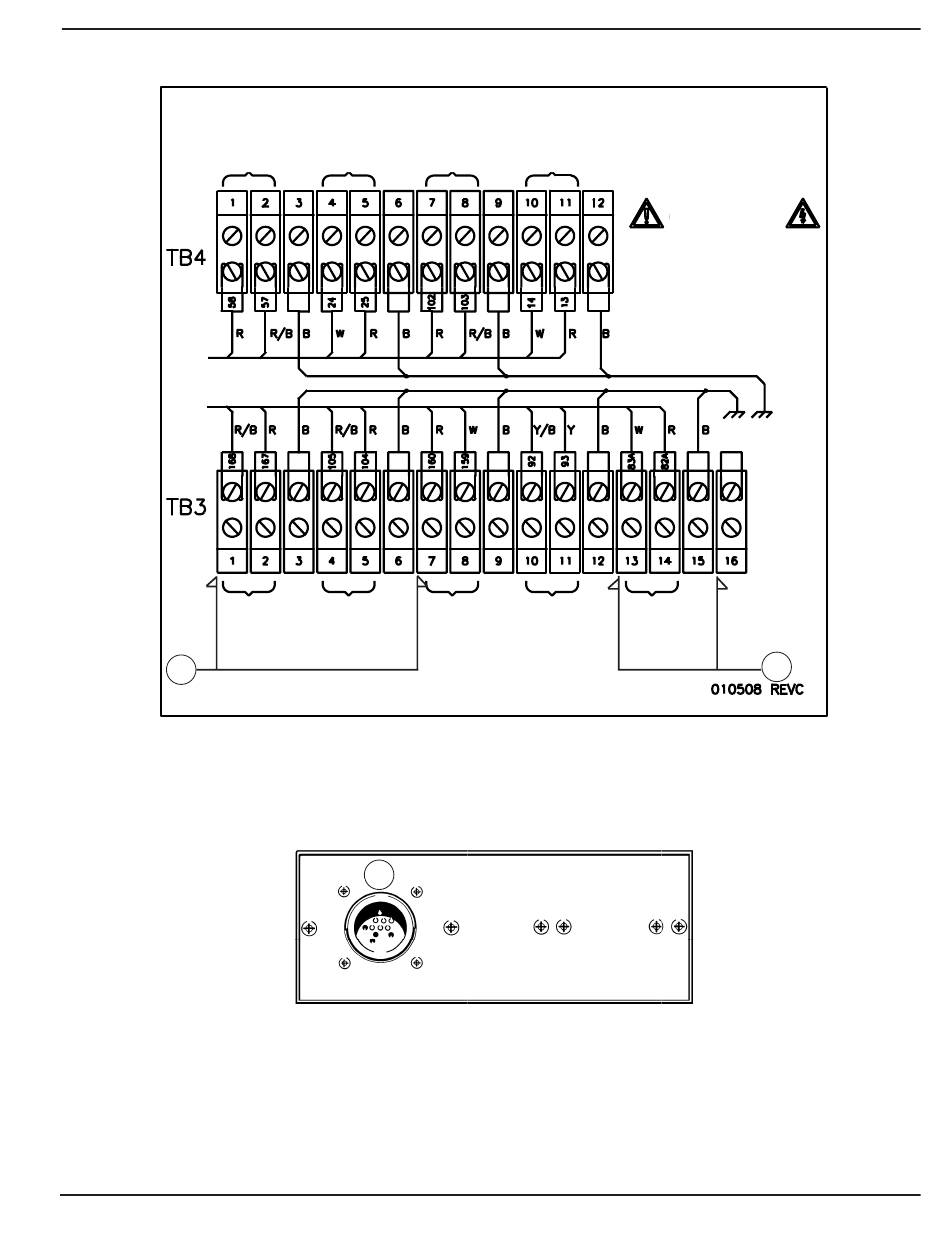

Figure 4-18 Connexions du câble du module de comptage/connexions du câble de maintien
HySpeed HT2000 Mode d'emploi
24 V c.a.
AVEC ROBINET
VERROUILL D'ARRÊT
ERREUR AMORÇAGE
BAISSE PLASMA
PROGRESSIVE
26
11X1
Module de comptage – Arrière
PRESSOSTAT
ATTENTION
LES TENSIONS DE SECTEUR
C.A. PROVENANT DE
SOURCES EXTÉRIEURES
PEUVENT ÊTRE PRÉSENTES.
DÉCONNECTER TOUTES LES
SOURCES DE TENSION
SECTEUR C.A. EXTÉRIEURES
AVANT DE RÉPARER OU
D'ENTRETENIR.
TRANSFERT MAINTIEN
D'ARC PLASMA
INSTALLATION
27
