ANNEXE B – MISE À LA TERRE DU SYSTÈME
Source de courant plasma
(TP)*
Terre du cordon
d'alimentation
*TP = terre de protection

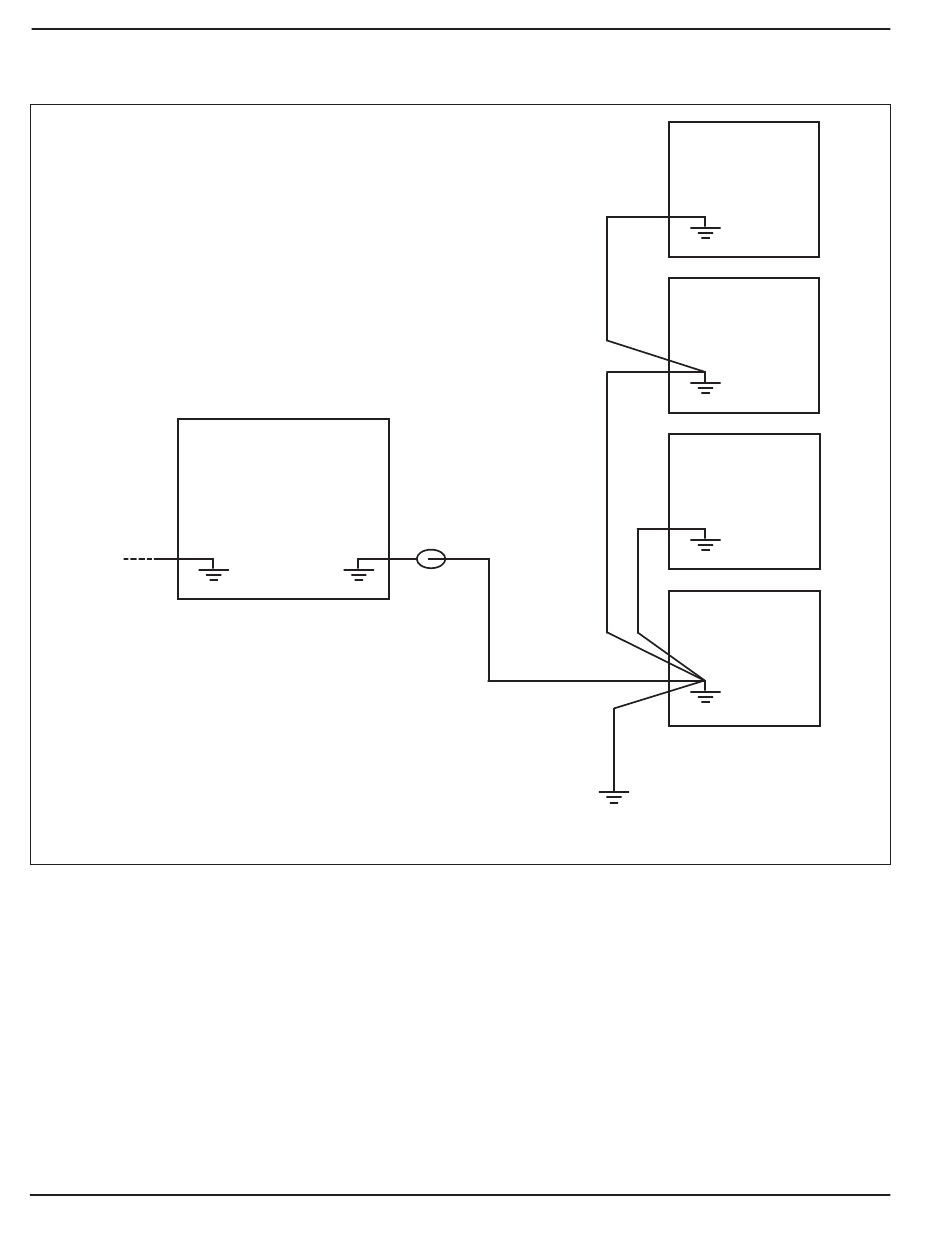

Figure b-2
L'acheminement des câbles privilégié pour cette configuration est celui illustré, mais il est acceptable de
connecter les terres en « guirlande » dans le cas de la console des gaz et autres équipements au module HF
à distance. On ne doit pas connecter en guirlande le module HF à distance à la table de travail par
l'intermédiaire d'autres composants.
b-4
0
Bobine en ferrite
Piquet de terre supplémentaire
Autre configuration des connexions de mise à la terre
Autre équipement
alimenté par la source
de courant plasma
(TP)*
Console des gaz
(TP)*
Module HF à distance
(TP)*
Table de travail
HYPERTHERM Systèmes plasma
