5. Faire passer l'extrémité du connecteur du nouveau câble de retour en le faisant passer dans le trou du
couvercle d'extrémité puis dans l'écrou de retenue.
6. Serrer l'écrou sur le serre-câble pour le maintenir en place.
7. Fixer le câble de retour au CI d'alimentation à J22 en utilisant la vis et la rondelle enlevées à l'étape 3. Le
couple de serrage pour ce raccord est de 23,04 kg cm.
8. Replacer ou réaligner le couvercle d'extrémité.
9. En prenant garde de ne pas pincer les fils, replacer la barrière Nomex et faire coulisser le capot sur la source
de courant pour le remettre en place. S'assurer que les bords inférieurs sont dans les rails.
10. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.
11. Reconnecter l'alimentation électrique et le gaz d'alimentation.

Remplacer le cordon d'alimentation (CSA)

1. Couper l'alimentation (OFF), déconnecter le cordon d'alimentation et débrancher le gaz d'alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant. Enlever la barrière Nomex qui protège le CI d'alimentation.

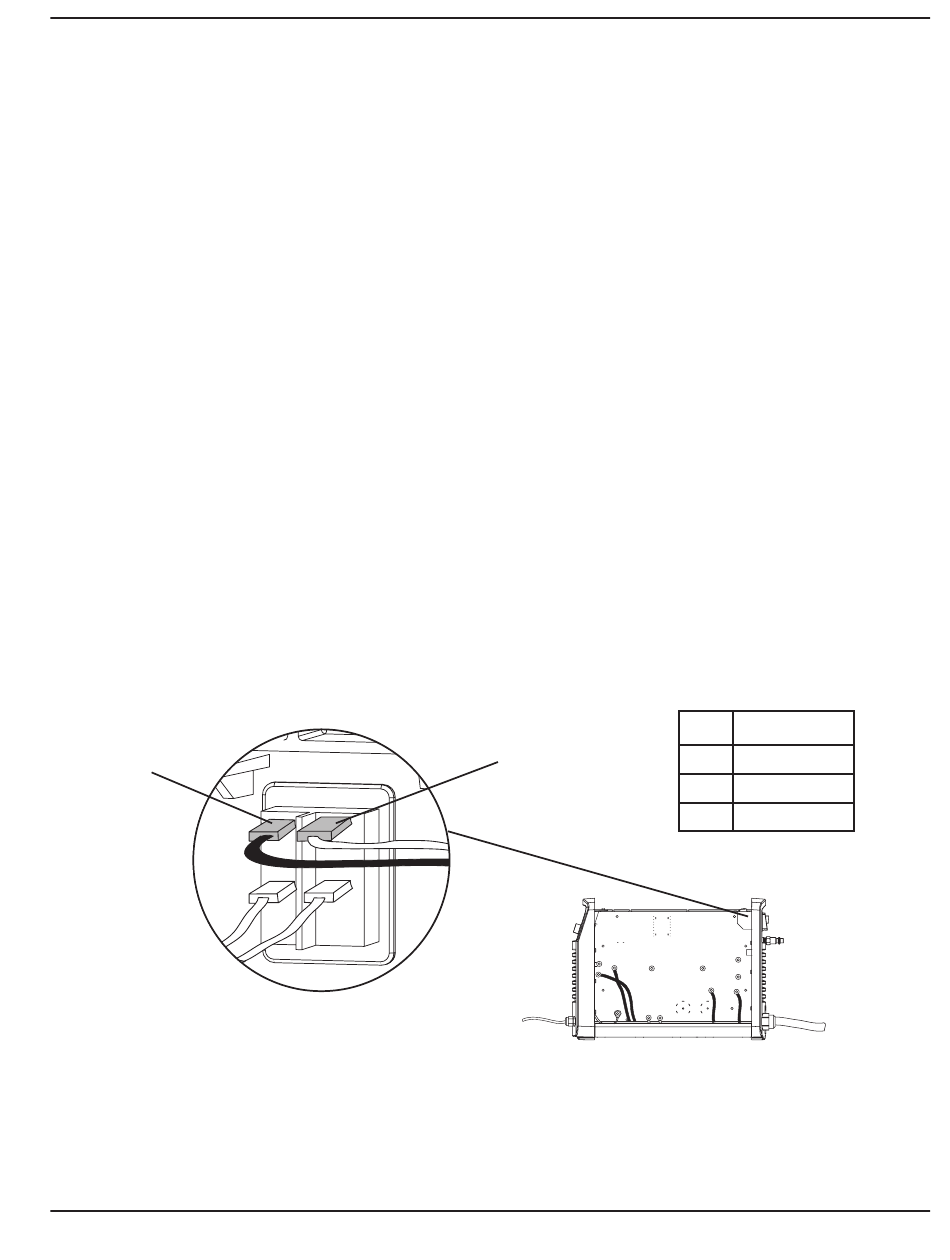

Le cordon d'alimentation comporte un fil noir et un fil blanc qui se connectent à l'interrupteur d'alimentation et
un fil de terre vert qui se raccorde au dissipateur thermique.
3. Déposer le couvercle d'extrémité arrière ou l'incliner pour l'écarter de la source de courant.
4. Tirer soigneusement le connecteur pour le fil blanc en l'éloignant de l'interrupteur d'alimentation pour le
déconnecter. On peut utiliser une pince à bec effilé ou un tournevis droit pour le sortir facilement s'il y a lieu.
5. Enlever le fil noir de la même façon.
L
Fil noir
6. Enlever la vis qui retient le fil vert au dissipateur thermique. Il y a une entaille dans le circuit imprimé de
commande pour faciliter l'accès à la vis.
7. À l'extérieur de la source de courant, desserrer l'écrou de retenue du serre-câble de sorte que les fils bougent
librement. Pour remplacer le serre-câble, utiliser une clé à molette pour desserrer également l'écrou à
l'intérieur de la source de courant.
powermax30
Service manuel
N
Fil blanc
ENTRETIEN
Monophasé
Appareil CSA
L Noir
N Blanc
Terre Vert
3-27
