Remplacer le cordon d'alimentation (CSA)

1. Couper l'alimentation (OFF), déconnecter le cordon d'alimentation et débrancher le gaz
d'alimentation.
2. Déposer le capot de la source de courant ainsi que la barrière Nomex devant le CI
d'alimentation.
3. Déposer le panneau d'extrémité arrière.

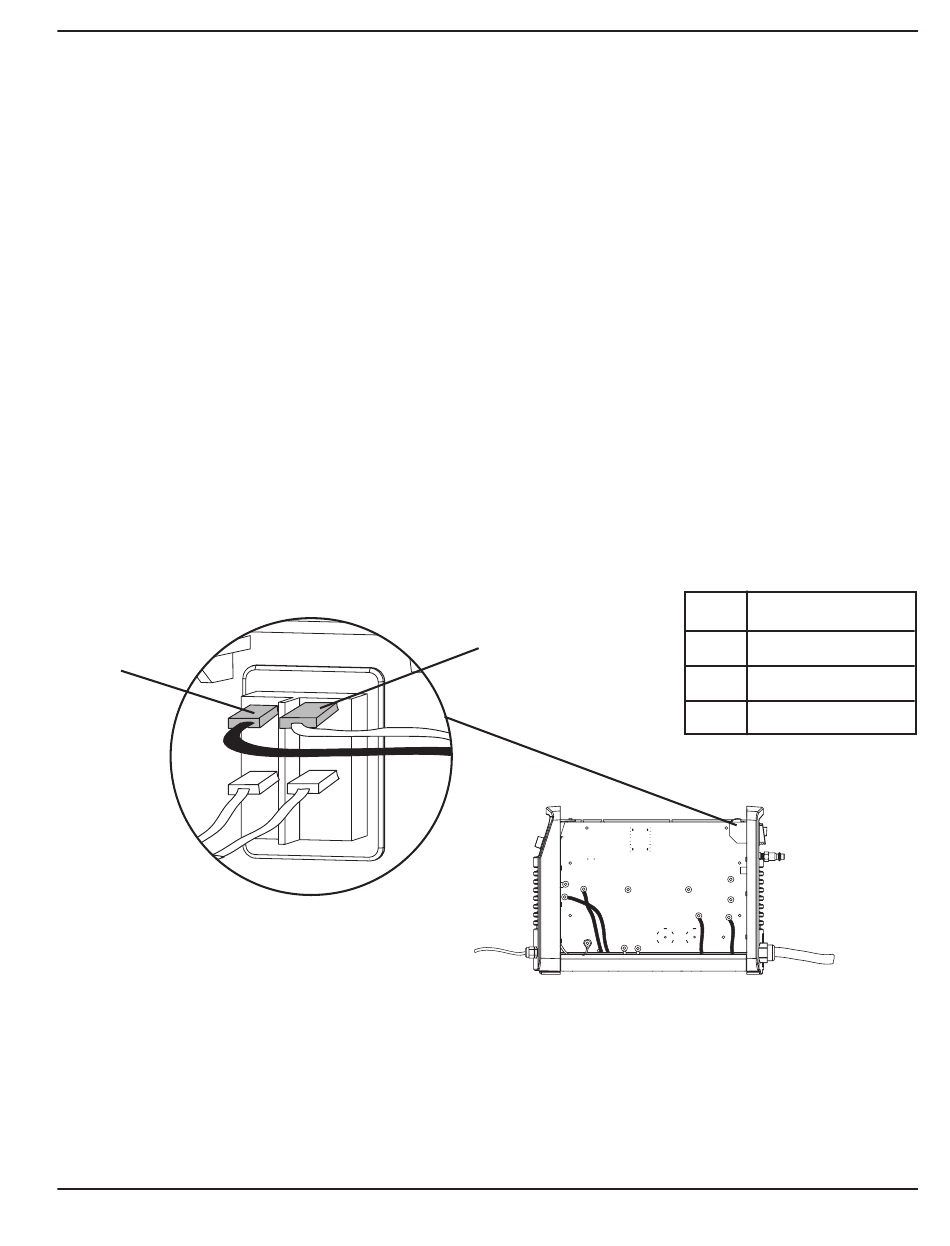

4. Le cordon d'alimentation comporte un fil noir et un fil blanc qui se connectent à l'interrupteur
d'alimentation et un fil de terre vert qui se raccorde au dissipateur thermique.
Tirer soigneusement le connecteur pour le fil blanc en l'éloignant de l'interrupteur
d'alimentation pour le déconnecter. On peut utiliser une pince à bec effilé ou un tournevis droit
pour le sortir facilement s'il y a lieu.
5. Enlever le fil noir de la même façon.
L
Fil noir
powermax30
Manuel de l'opérateur
ENTRETIEN/NOMENCLATURE DES PIÈCES
N
Fil blanc
Monophasé
Appareil standard
L Noir
N Blanc
Terre Vert
