Remplacer la base

1. Couper l'alimentation (OFF), déconnecter le cordon d'alimentation et débrancher le gaz d'alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant.

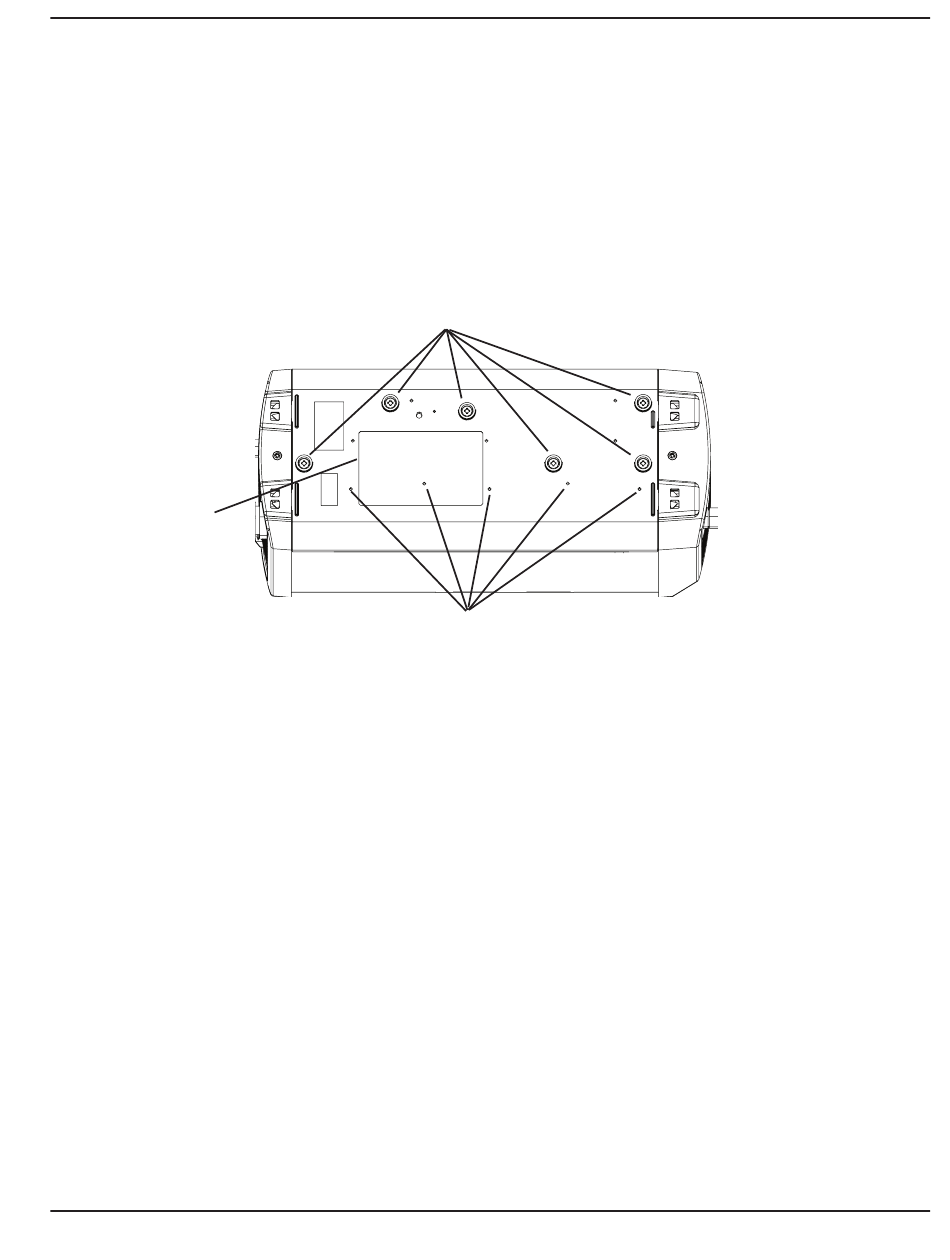

3. Tourner la source de courant sens dessus dessous et desserrer les 6 vis de la base.
4. Enlever les couvercles d'extrémité et la barrière Nomex. Voir la partie relative à la dépose d'un couvercle
d'extrémité plus avant dans cette section.
Emplacement
de la plaque
signalétique
5. Décoller délicatement la plaque signalétique de la base. La mettre de côté. La plaque signalétique porte le
numéro de série du système aussi il ne faut pas la perdre ni la déchirer.
6. Placer l'extrémité en bois d'un coton-tige, un fil dur ou un autre article semblable dont le diamètre est de
0,23 cm dans chacun des 5 trous sur le côté CI de la base. Appuyer sur chacun jusqu'à ce que les clips se
détachent et que l'on peut tirer la base pour l'écarter du panneau central.
7. Placer la nouvelle base sur la plaque métallique au fond de la source de courant de façon que les trous de vis
soient alignés. Replacer les 6 vis et appuyer la plaque signalétique sur la nouvelle base.
8. Replacer les couvercles d'extrémité. S'assurer que le trou de vis dans la pince de masse sur le couvercle
d'extrémité avant est aligné sur les trous de vis sur le couvercle d'extrémité et la source de courant.
9. En prenant garde de ne pas pincer les fils, replacer la barrière Nomex et faire coulisser le capot sur la source
de courant pour le remettre en place. S'assurer que les bords inférieurs sont dans les rails. Positionner la
poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.
10. Reconnecter l'alimentation électrique et le gaz d'alimentation.
powermax30
Service manuel
Vis
Trous
