Remplacer le CI de commande

1. Couper l'alimentation (OFF), déconnecter le cordon d'alimentation et débrancher le gaz d'alimentation.
2. Enlever les 2 vis de la poignée à la partie supérieure de la source de courant. Déposer la poignée et lever le
capot de la source de courant. Enlever la barrière Nomex qui protège le CI d'alimentation.
3. Enlever le couvercle d'extrémité ou l'incliner par rapport à la base.
4. Déconnecter le câble en nappe du CI d'alimentation.
Attention : L'électricité statique peut endommager les cartes de circuits imprimés
• On doit prendre les précautions qui s'imposent quand on manipule les circuits imprimés
– On doit ranger les cartes de circuits imprimés dans des contenants antistatiques.
– On doit porter un bracelet antistatique quand on manipule les cartes de circuits
imprimés.

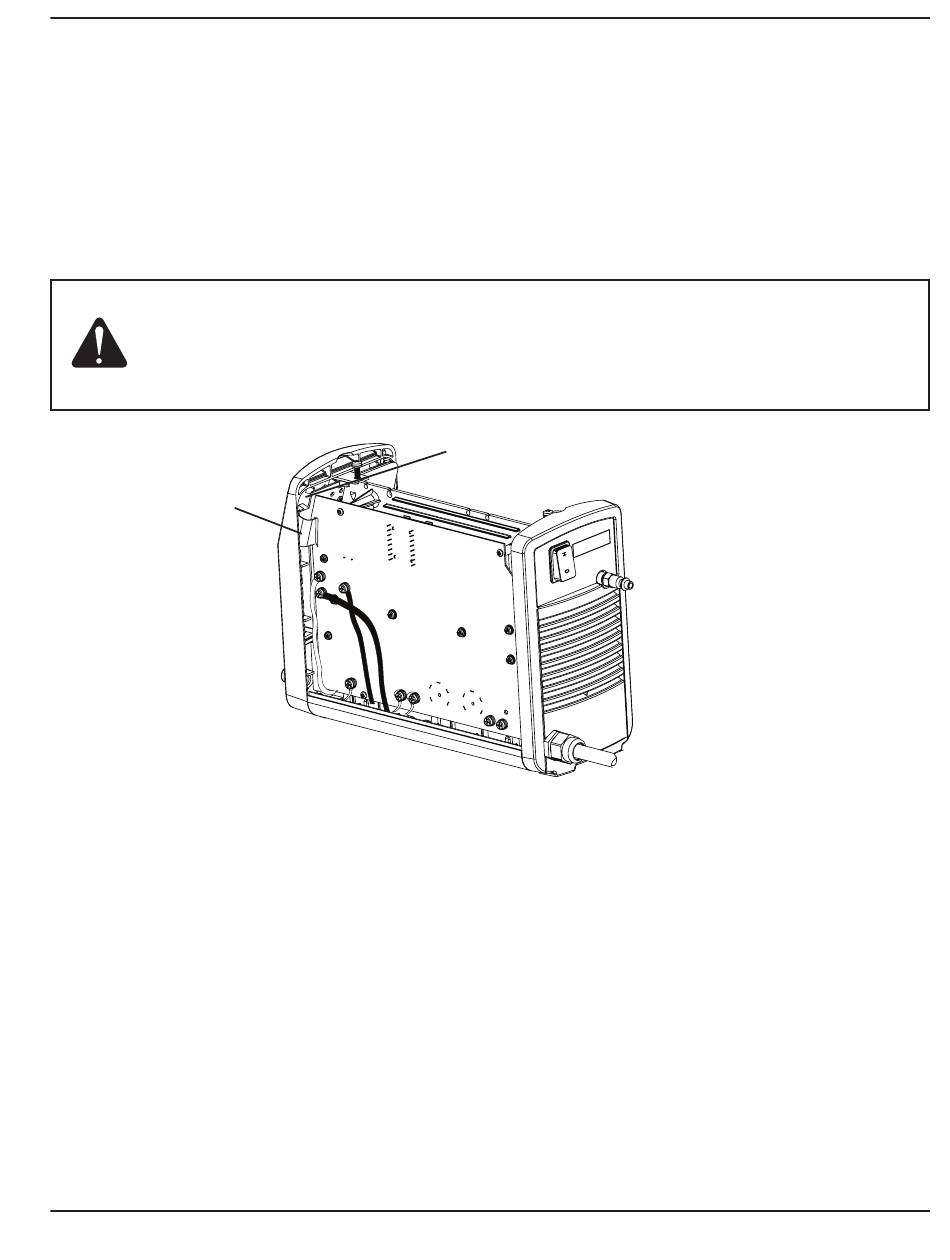

Câble en nappe
5. Mettre à l'essai le nouveau CI de commande avant de l'installer en fixant son câble en nappe au CI
d'alimentation. Rétablir l'alimentation, mettre le système sous tension et vérifier que la DEL d'amorçage sur le
CI de commande est la seule DEL allumée. De plus, les DEL d'anomalie sur le panneau avant doivent être
éteintes.
6. Déconnecter à nouveau l'alimentation électrique et le câble en nappe, puis mettre de côté le nouveau CI de
commande.
7. Desserrer les 3 vis de retenue de l'ancien CI de commande et les sortir de la source de courant.
8. Visser le nouveau CI de commande en place en utilisant les 3 vis de retenue puis fixer le câble en nappe.
9. Replacer le couvercle d'extrémité avant. S'assurer que le trou de vis dans la pince de masse est aligné sur les
trous de vis du couvercle d'extrémité et la source de courant.
10. En prenant garde de ne pas pincer les fils, replacer la barrière Nomex et faire coulisser le capot sur la source
de courant pour le remettre en place. S'assurer que les bords inférieurs sont dans les rails. Positionner la
poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.
11. Reconnecter l'alimentation électrique et le gaz d'alimentation.
