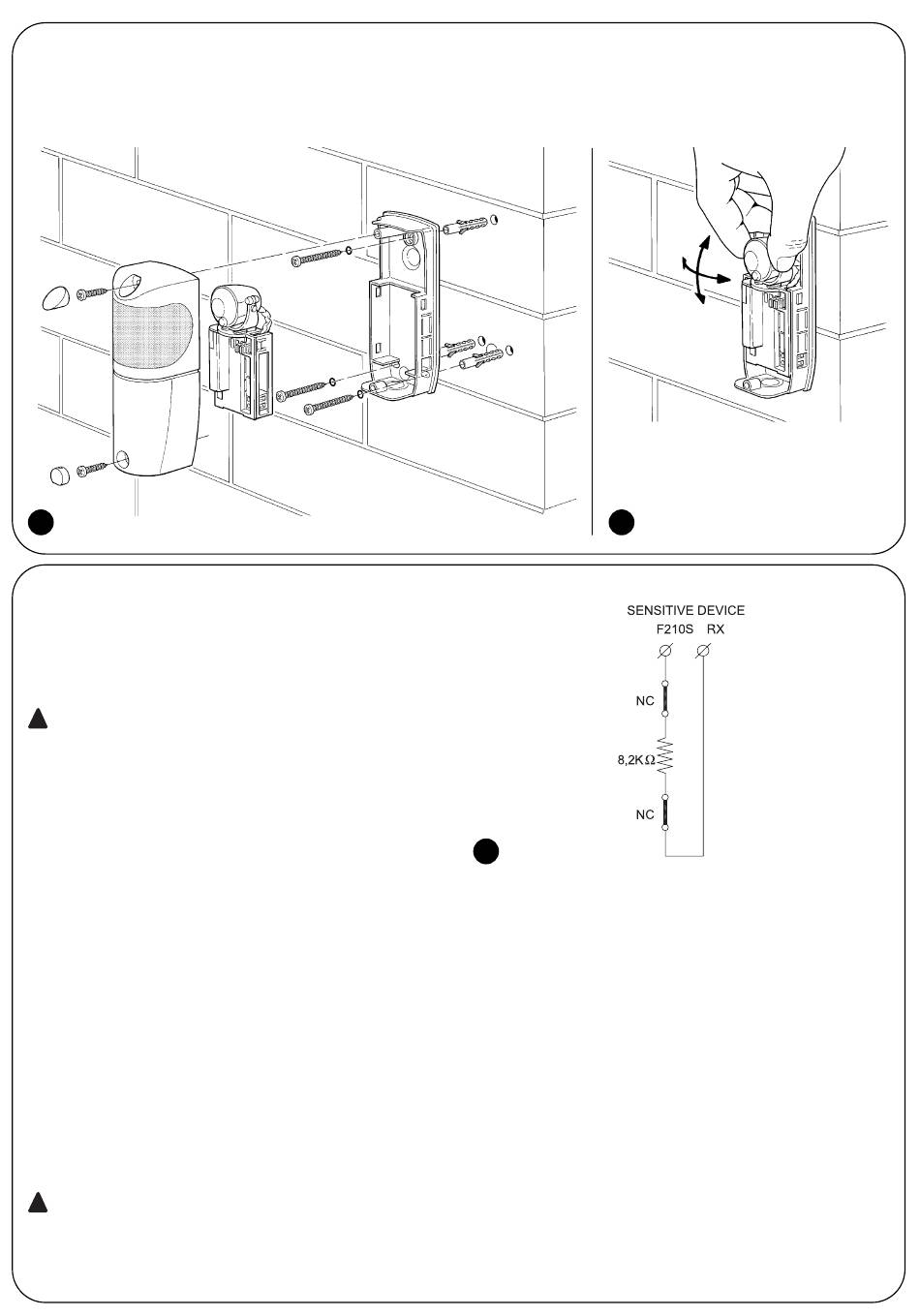

3. Wykonać mocowanie odbiornika tak, jak wskazano na rysunku 6.
4. Ustawić soczewki tak, jak wskazano na rysunku 7 i tak, aby uzyskać jak najlepsze ustawienie TX i RX w jednej linii.
5. Wykonać podłączenia elektryczne zgodnie ze wskazaniami podręcznika instrukcji silnika lub centrali. Patrz również przykłady
połączeń w rozdziale 3.3 "Połączenia elektryczne".
6
3.3) Połączenia elektryczne
Zasilanie oraz komunikacja F210S następuje z zastosowaniem
połączenia TTBUS silnika rurowego lub centralki sterowniczej.
Podłączenie nie jest polaryzowane (+, -), stosować należy
przewód o minimalnym przekroju 0,5 mm
długości 30 m.
!
Nie dokonywać podłączania F210S z silnikiem lub
centralą, gdy są podłączone do zasilania sieciowego.
W odbiorniku RX możliwe jest podłączenie przycisków do
poleceń "podnieś", "stop", i "opuść" (patrz rysunek 9).
Podłączając równolegle w RX wejścia OPEN oraz CLOSE
sterowane tym samym przyciskiem, uzyskuje się funkcję "krok
po kroku" (otwiera-stop-zamyka-stop).
Jeśli stosuje się krawędziową listwę bezpieczeństwa, opornik
8.2KΩ włożony fabrycznie w zaciski RX zarezerwowanych dla
podłączenia listwy należy usunąć i wykorzystać jako
zakończenie (mostek) samej listwy, lub może nie być użyty jeśli
listwa dysponuje własnym opornikiem końcowym. Jeśli nie jest
stosowana listwa krawędziowa, opornik 8,2KΩ pozostawić
podłączony do zacisków 3 i 4.
W przypadku, kiedy listwa krawędziowa posiada 2 wyjścia z 2
parami styków NC dostępnych oddzielnie, można wówczas
podłączyć ją tak, jak przedstawiono na rysunku 8 ustawiając
opór równy 8,2KΩ szeregowo pomiędzy dwoma stykami.
Sprawdzić, czy konstruktor listwy krawędziowej deklaruje co
najmniej 3 kategorię odporności na usterkę zgodnie z normą
EN 954-1.
!
Nie używać listew krawędziowych, które posiadają
jako wyjście pojedynczy styk typu NC, bo wówczas nie
posiadają żadnej kategorii odporności na usterkę
wymaganej przez normę.
2 oraz o maksymalnej
W celu wyłączenia krótkiego odwrócenia kierunku po
interwencji wyłącznika krawędziowego, na przykład, kiedy
wyłącznik dotyka podłogi, możliwe jest zastosowanie
wyłącznika S szeregowo z opornikiem 8,2KΩ podłączonego
równolegle do listwy (patrz rysunek 9). Jeśli styk S zwiera się w
pobliżu zamknięcia rolety lub drzwi pionowych, kiedy listwa
styka się z podłogą, automatyka blokuje się bez odwracania
kierunku utrzymując drzwi całkowicie zamknięte. W takiej
sytuacji możliwy jest jedynie manewr podniesienia. Ten stan
sygnalizowany jest przez diodę DL1 (listwa), która gaśnie na
krótko co około 2 sekundy.
