6.1.5 RS-485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
6 6
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
06
61
68
69

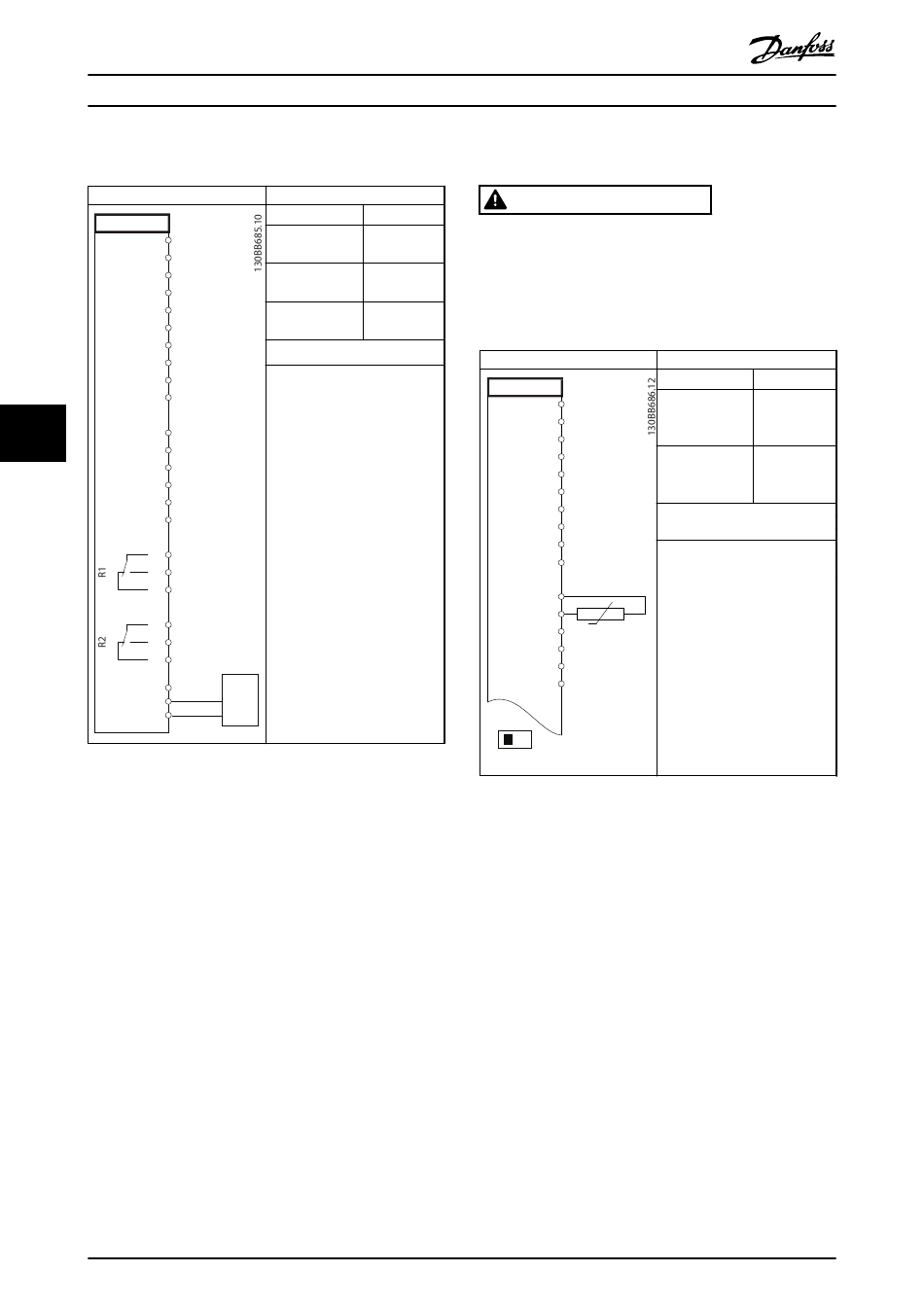

Tableau 6.11 Raccordement du réseau RS-485
36
®
VLT AQUA Drive FC 202
Paramètres
Fonction Réglage
Paramétre 8-30
Protocole FC*
Paramétre 8-31 1*
Adresse
Paramétre 8-32 9600*
Vit. transmission
* = valeur par défaut
Remarques/commentaires :
Sélectionner le protocole,
l'adresse et la vitesse de
transmission dans les
paramètres mentionnés ci-
dessus.
D IN 37 est une option.
RS-485
+
-
Danfoss A/S © 01/2015 Tous droits réservés.

6.1.6 Thermistance moteur

AVERTISSEMENT
ISOLATION THERMISTANCE
Risque de blessures ou de dommages à l'équipement.
•
Utiliser uniquement des thermistances
comportant une isolation renforcée ou double
pour satisfaire aux exigences d'isolation PELV.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tableau 6.12 Thermistance moteur
Paramètres
Fonction Réglage
Paramétre 1-90 [2] Arrêt
Protect. thermistance
thermique mot.
Paramétre 1-93 [1] Entrée
Source ANA 53
Thermistance
* = valeur par défaut
Remarques/commentaires :
Si seul un avertissement est
souhaité, le par.
paramétre 1-90 Protect.
thermique mot. doit être réglé
sur [1] Avertis. Thermist.
D IN 37 est une option.
