Exemples de configuration d...

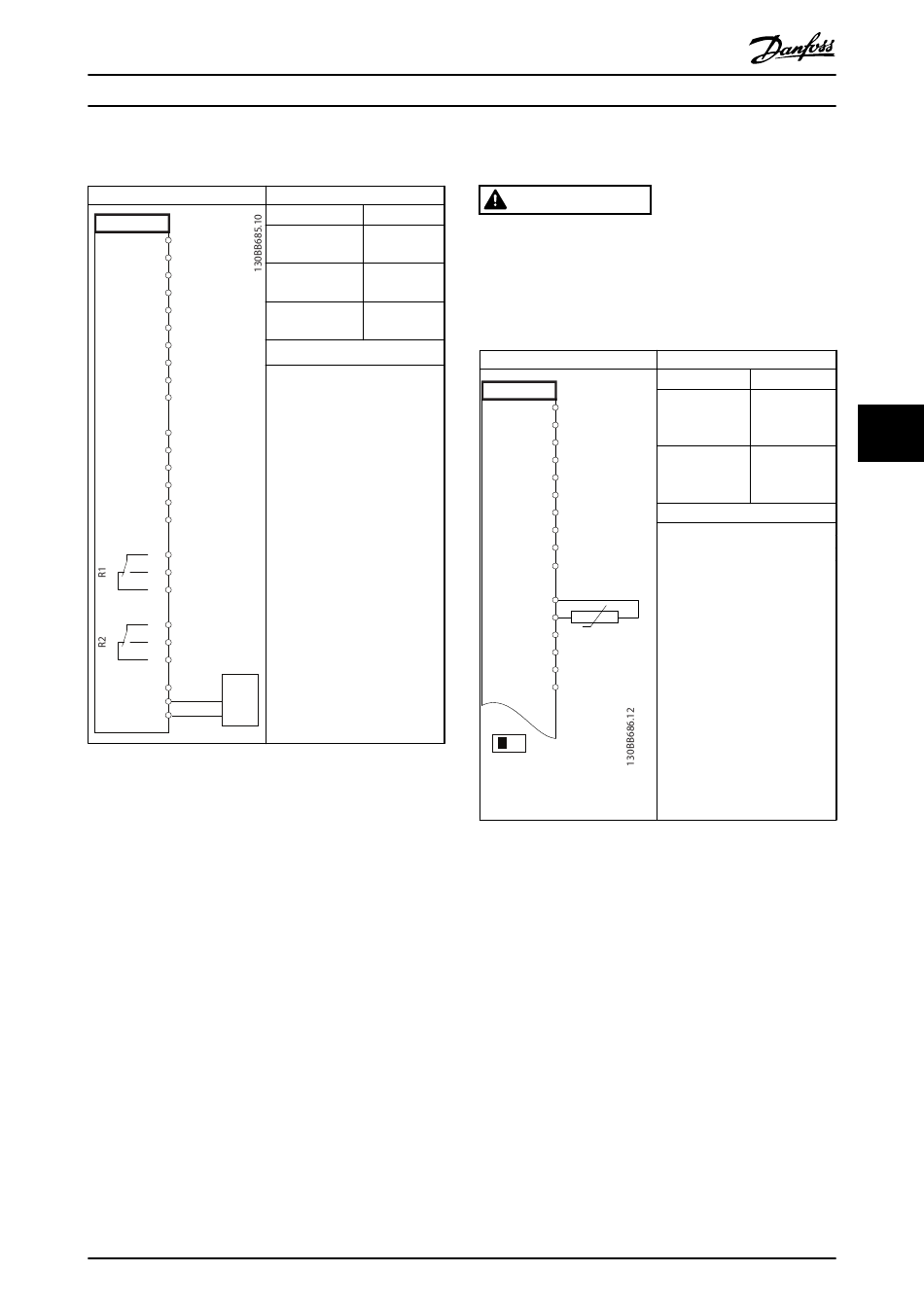

6.1.5 RS485
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
01
02
03
04
05
RS-485
06
61
+
68
69
-
Tableau 6.11 Raccordement du réseau RS485
MG33AR04
Manuel d'utilisation
Paramètres
Fonction Réglage
Paramétre 8-30 P
rotocole FC*
Paramétre 8-31 A 1*
dresse
Paramétre 8-32 V 9600*
it. transmission
* = valeur par défaut
Remarques/commentaires :
Sélectionner le protocole,
l'adresse et la vitesse de
transmission dans les
paramètres mentionnés ci-
dessus.
D IN 37 est une option.
Danfoss A/S © 08/2016 Tous droits réservés.

6.1.6 Thermistance moteur

ATTENTION
ISOLATION THERMISTANCE
Risque de blessures ou de dommages à l'équipement.
•
Utiliser uniquement des thermistances
comportant une isolation renforcée ou double
pour satisfaire aux exigences d'isolation PELV.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tableau 6.12 Thermistance moteur
Paramètres
Fonction Réglage
Paramétre 1-90 [2] Arrêt
Protect. thermistance
thermique mot.
Paramétre 1-93 [1] Entrée ANA
Source 53
Thermistance
* = valeur par défaut
Remarques/commentaires :
Si seul un avertissement est
souhaité, le
paramétre 1-90 Protect.
thermique mot. doit être réglé
sur [1] Avertis. Thermist.
D IN 37 est une option.
39
6 6
