Installation mécanique
3 Installation mécanique
3.1 Déballage
3.1.1 Éléments fournis
Les éléments fournis peuvent varier en fonction de la
configuration du produit.
•
Vérifier que les éléments fournis et les
informations disponibles sur la plaque
signalétique correspondent à ceux de la confir-
mation de la commande.
•
Vérifier visuellement l'emballage et le variateur de
fréquence pour s'assurer de l'absence de
dommage dû à une mauvaise manipulation
pendant le transport. Signaler tout dommage
auprès du transporteur. Conserver les pièces
endommagées à des fins de clarification.
VLT
R
Automation Drive
www.danfoss.com
1
T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0
2
P/N: 131X3537 S/N: 010122G430
4
0.37kW/ 0.50HP
5
IN: 3x200-240V 50/60Hz 2.2A
6
OUT: 3x0-Vin 0-590Hz 2.4A
7
CHASSIS/ IP20 Tamb.50 C/122 F o
* 1 3 1 X 3 5 3 7 0 1 0 1 2 2 G 4 3 0 *
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
10
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
1 Code type
2 Numéro de code
3 Numéro de série
4 Dimensionnement puissance
Tension, fréquence et courant d'entrée (à basse/haute
5
tension)
Tension, fréquence et courant de sortie (à basse/haute
6
tension)
7 Taille de boîtier et classe IP
8 Température ambiante maximale
9 Certifications
10 Temps de décharge (avertissement)

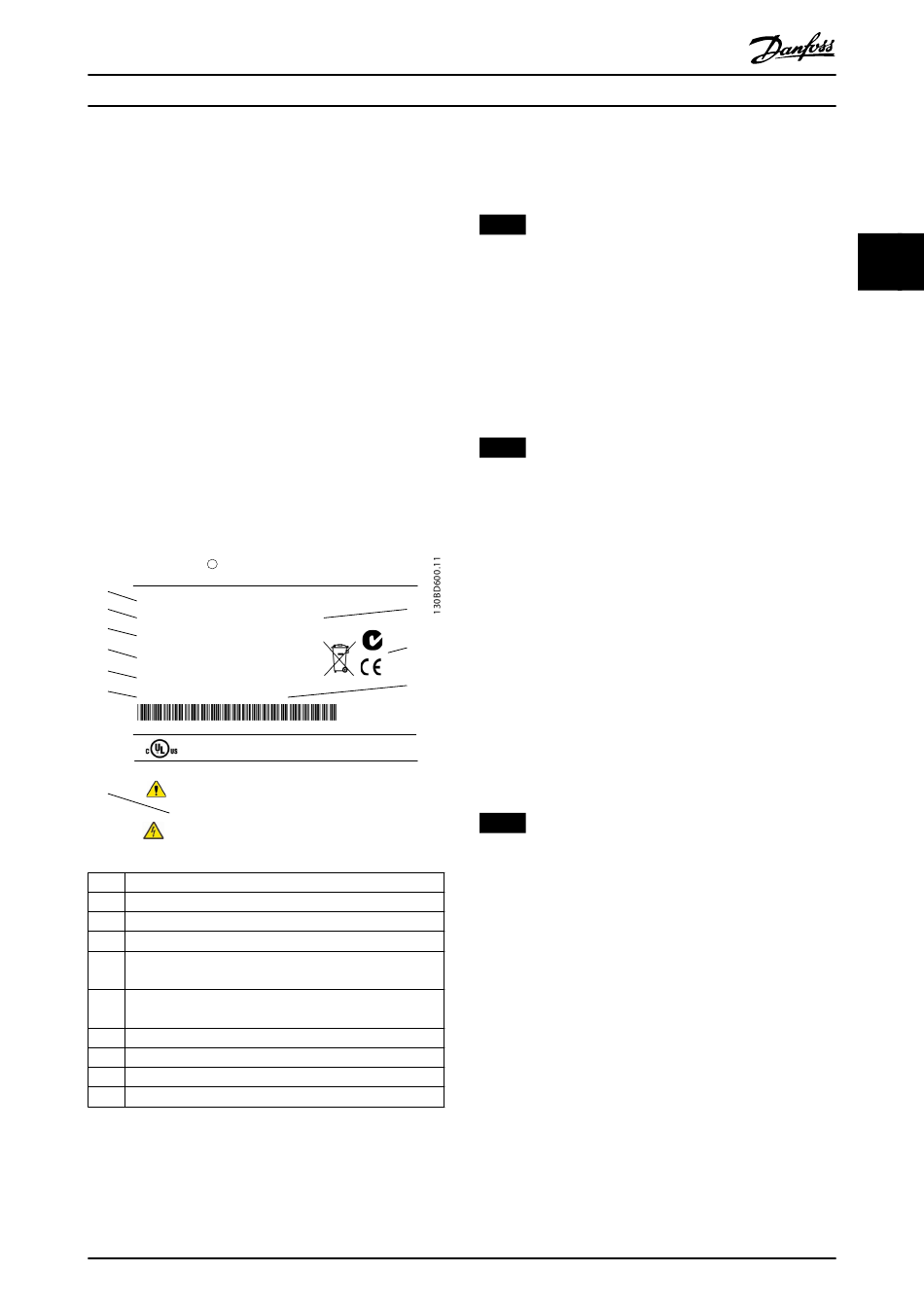

Illustration 3.1 Plaque signalétique (exemple)
MG33AR04
Manuel d'utilisation
3
9
8
o
MADE IN DENMARK
`
Danfoss A/S © 08/2016 Tous droits réservés.
AVIS!
Ne pas retirer la plaque signalétique du variateur de
fréquence (perte de garantie).
3.1.2 Stockage
S'assurer que les exigences de stockage sont respectées.
Pour plus de détails, se reporter au chapitre 8.4 Conditions
ambiantes.

3.2 Environnements d'installation

AVIS!
Dans des environnements exposés à des liquides, à des
particules ou à des gaz corrosifs en suspension dans l'air,
s'assurer que le type de protection/IP de l'équipement
correspond à l'environnement d'installation. En cas de
non-respect des exigences de conditions ambiantes, la
durée de vie du variateur de fréquence peut être réduite.
S'assurer que les critères d'humidité relative de l'air, de
température et d'altitude sont respectés.
Vibrations et chocs
Le variateur de fréquence répond aux spécifications
relatives aux unités montées sur les murs et au sol des
locaux industriels ainsi qu'aux panneaux fixés sur les sols
et les murs.
Pour connaître en détail les conditions ambiantes
spécifiées, se reporter au chapitre 8.4 Conditions ambiantes.

3.3 Installation

AVIS!
Toute mauvaise installation peut entraîner une
surchauffe et une réduction de la performance.
Refroidissement
•
S'assurer qu'un dégagement en haut et en bas
est prévu pour le refroidissement. Voir
l'Illustration 3.2 pour connaître les exigences de
dégagement.
3 3
