Anschluss
4.2
Anschluss der RS-485-Verbindung an die Reflex Control Basic Steuerung

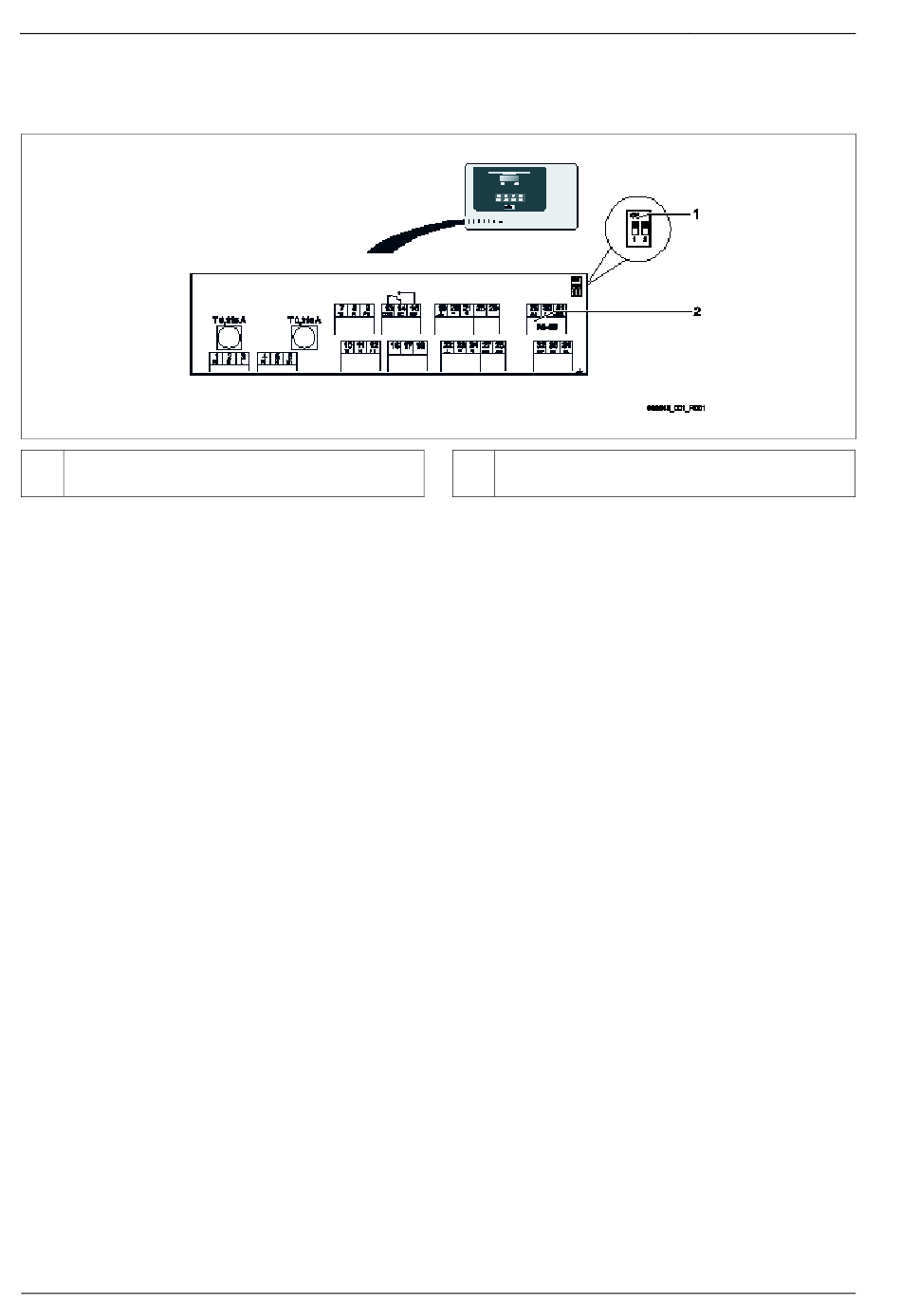

Anschlussplan der Reflex Control Basic.
1
DIP‐Schalter 1 und 2 in aktiver Stellung
• Der Abschlusswiderstand ist aktiviert
Gehen Sie wie folgt vor:
1.
Öffnen Sie den Gehäusedeckel von der Steuerung Control Basic.
2.
Montieren Sie den Adapter im oberen rechten Bereich des Gehäusebodens.
3.
Befestigen Sie die Reflex Control Remote auf dem Adapter.
4.
Verbinden sie die Grundplatine mit der Reflex Control Remote mittels dem mitgelieferten
RS485 Kabel.
o Anschluss an den Klemmen 29, 30.
o RJ45‐Stecker an der Reflex Control Remote
5.
Führen Sie ein LAN‐ Kabel durch eine Kabeldurchführung und verbinden Sie dies mit der Reflex
Control Remote.
6.
Schließen Sie die Spannungsversorgung an.
o Verwenden Sie das mitgelieferte Netzteil.
7.
Aktivieren Sie auf der Grundplatine von der Control Basic die Abschlusswiderstände.
o Mit den DIP‐Schaltern 1 und 2.
6 — Deutsch
2
Anschlussklemmen für die RS‐485‐Verbindung
