Reflex Control Basic Mode D'emploi page 41

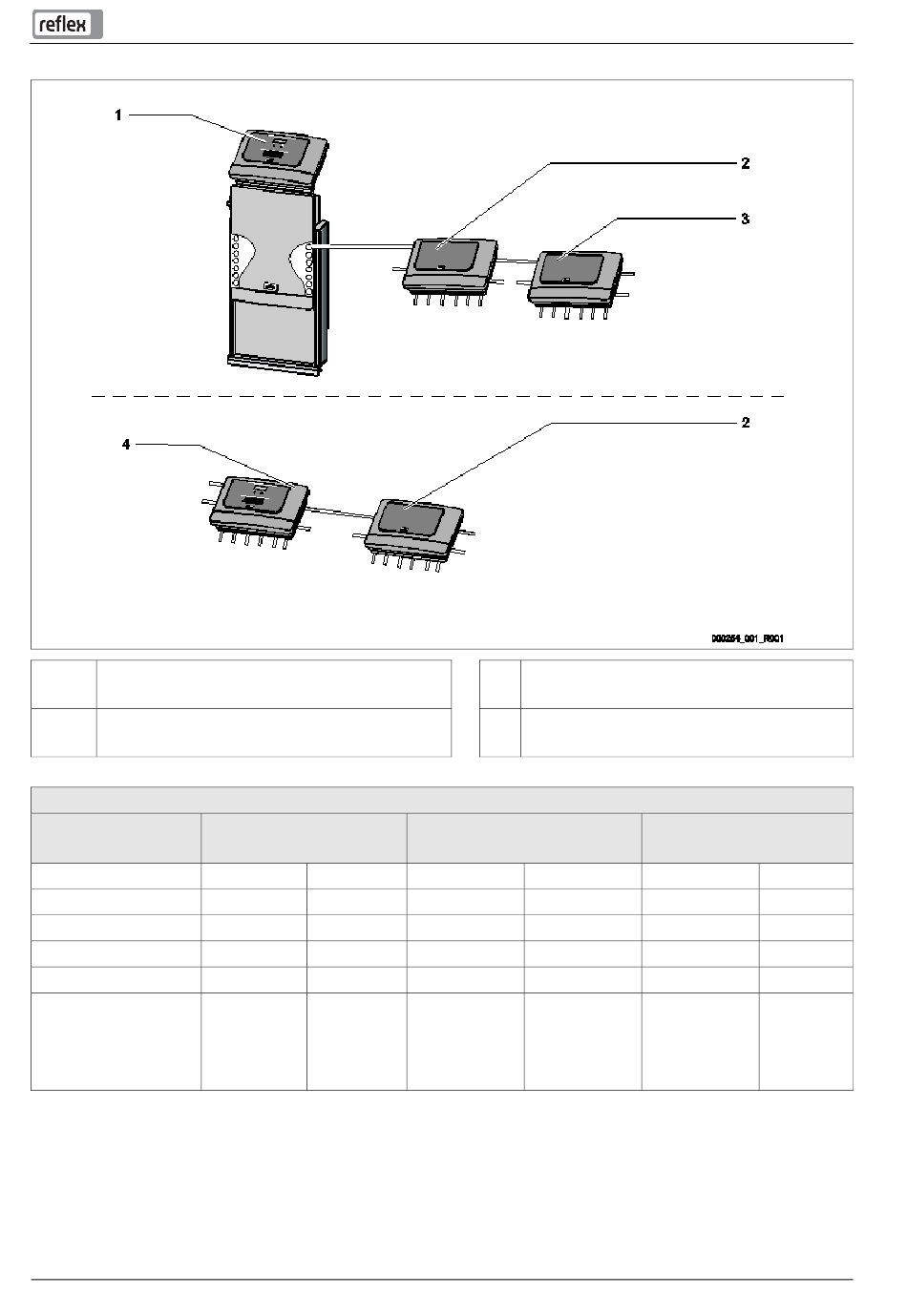

Commandes d'appareil avec le Control Remote de Reflex et le module E/S et/ou le module bus
1 Commande Control Touch avec le Control
Remote
2 Module E/S
Cavalier /
Commutateur
Réglage
Control Remote
Control Touch
Control Basic
Module E/S
Module bus
• Lon Works
• Profibus DP
• Ethernet
Réglages des résistances terminales
Cavalier J10 et J11
Activé Désactivé
‐‐
‐‐ ‐‐
‐‐ ‐‐
‐‐ X
‐‐ ‐‐
Control Remote — 09.11.2015
3 Module bus
4 Commande Control Basic avec le Control
Remote
Commutateurs DIP 1 et 2
Activé Désactivé
‐‐ X
X ‐‐
X ‐‐
‐‐ ‐‐
‐‐ ‐‐
Réglages
Cavalier J3
1 et 2 ainsi que 3 et 4
Activé Désactivé
‐‐ ‐‐
‐‐ ‐‐
X ‐‐
‐‐ ‐‐
X ‐‐
Français — 9
