Réglages
5 Réglages
Danger – Électrocution !
• Danger de blessures mortelles par décharge électrique. Même après avoir débranché la fiche de secteur de
l'alimentation en courant, certains composants de la carte de l'appareil peuvent rester sous tension (230 V).
– Avant de retirer les couvercles, débrancher complètement la commande de l'appareil de l'alimentation en
courant.
– S'assurer que la carte est hors tension.
5.1 Réglage des résistances terminales dans les réseaux RS-485
Exemples pour activer ou désactiver les résistances terminales ans les réseaux RS‐485.

Les commutateurs DIP 1 et 2 se trouvent sur la carte‐mère de la commande Control Basic /
Touch

Longueur maximale 1000 mètres pour la connexion RS‐485

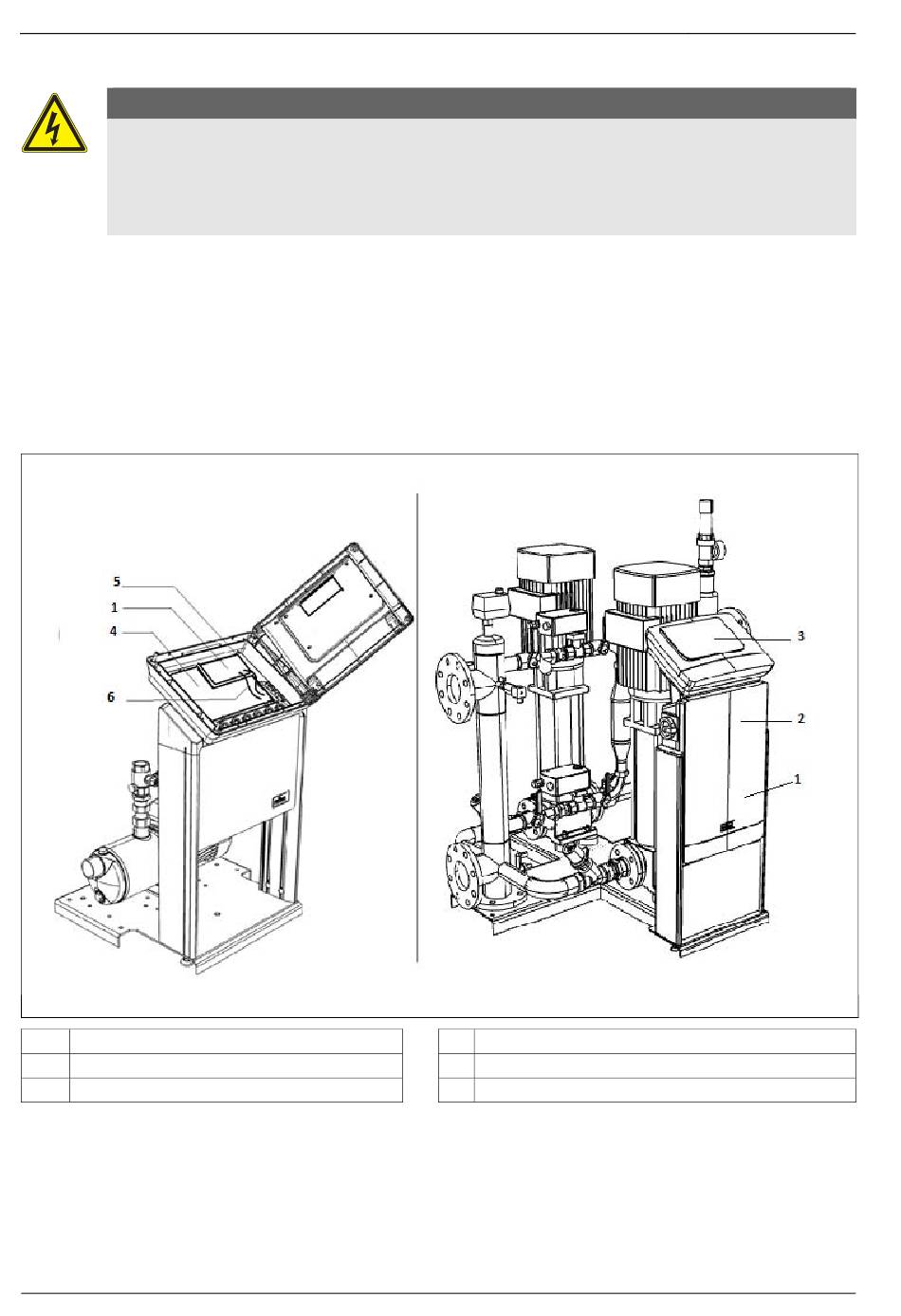

Commandes d'appareils avec le Control Remote de Reflex
Commande Control Basic avec le Control Remote de Reflex
1 Carte du Control Remote
2 Carte E/S du Control Touch
3 Carte TAN du Control Touch
Si seul le Control Remote de Reflex se trouve sur la commande, les résistances terminales doivent être activées
sur le Control Touch / Basic de Reflex. Si d'autres modules sont ajoutés, ces derniers seront raccordés à
l'interface RS485 du Control Touch / Basic de Reflex.
8 — Français
Commande Control Touch avec le Control Remote de Reflex
4 Carte mère du Control Basic
5 Connexion RS‐485
6 Alimentation en courant
Control Remote - 09.11.2015
