4.3

Anschluss der RS-485-Verbindung mit der Steuerung Control Touch

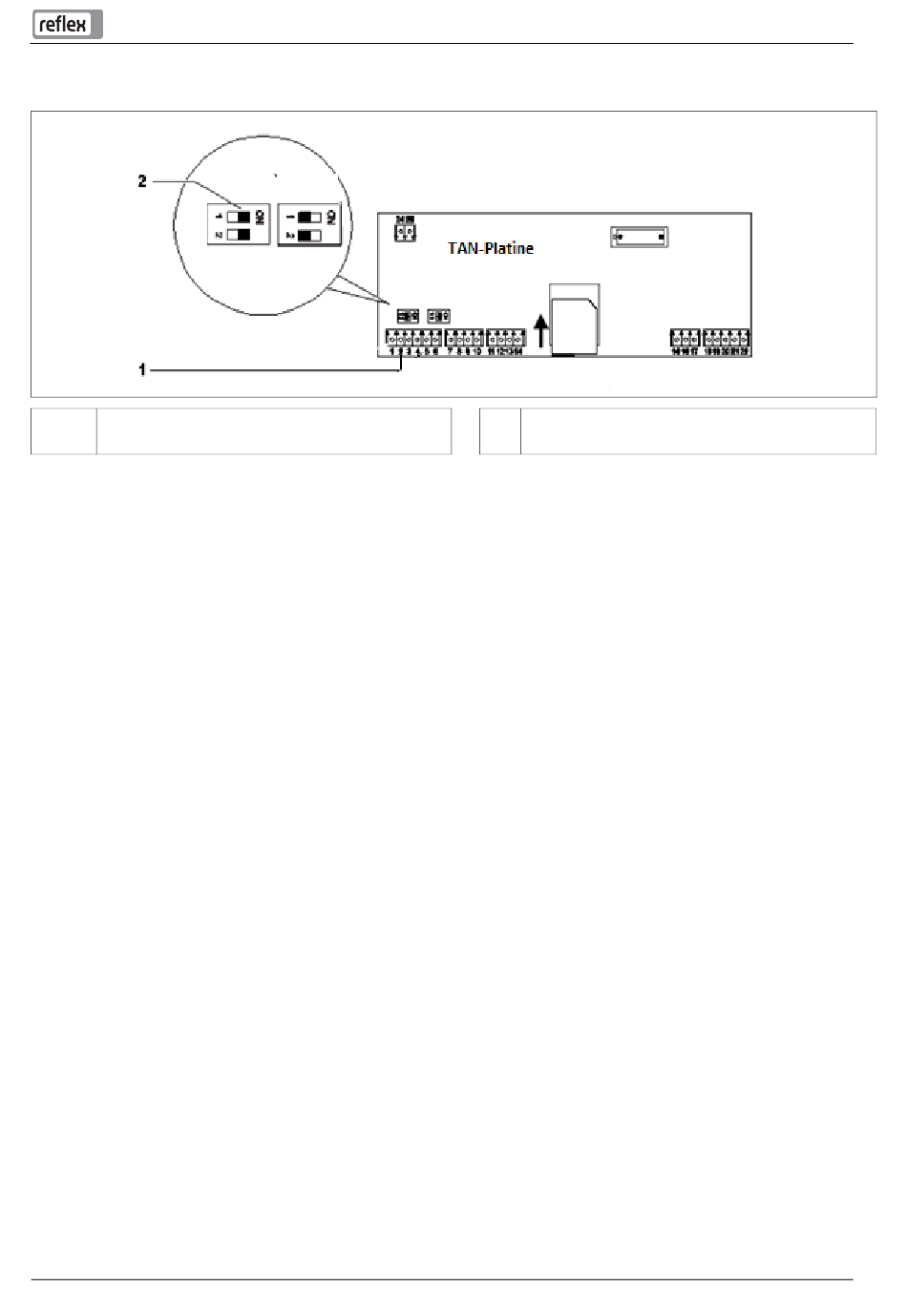

Anschlussplan von der Steuerung Control Touch.
1 Anschlussklemmen für die RS‐485‐Verbindung
Gehen Sie wie folgt vor:
1. Öffnen Sie den Schaltschrank der Control Touch Steuerung.
2. Montieren Sie den Hutschienenadapter an der Reflex Control Remote.
3. Befestigen Sie die Reflex Control Remote auf der Hutschiene.
4. Verbinden Sie die TAN‐Platine (im oberen Teil der Steuerung) mit der Reflex Control Remote
mittels dem mitgelieferten RS485 Kabel.
o Anschluss an den Klemmen 1,2 (TAN‐Platine)
o RJ45‐Stecker an der Reflex Control Remote
5. Führen Sie ein LAN‐ Kabel durch eine Kabeldurchführung und verbinden Sie dies mit der Reflex
Control Remote.
6. Schließen Sie die Spannungsversorgung an.
o Verwenden Sie das mitgelieferte Netzteil.
7. Aktivieren Sie auf der Grundplatine von der Control Touch die Abschlusswiderstände.
o Mit den DIP‐Schaltern 1 und 2.
2 DIP‐Schalter 1 und 2 in aktiver Stellung
•
Control Remote — 09.11.2015
Die Abschlusswiderstände sind aktiviert
Anschluss
Deutsch — 7
