Module E/S (module d'extension optionnel)

Modules bus :
Profibus DP
Ethernet
Capteur de rupture de membrane.

Remarque !
Des instructions de service séparées sont livrées avec les équipements
complémentaires.
5
Module E/S (module d'extension optionnel)
Le module E/S est raccordé et câblé en usine.
Il permet d'étendre les entrées et sorties de la commande Control Basic.
Le module E/S dispose de deux amplificateurs-séparateurs pour les signaux
analogiques :
Mesure de la pression
Mesure du niveau
Six entrées numériques et six sorties numériques traitent les messages et
alarmes :
Entrées
Trois entrées comme contacts à ouverture avec un potentiel propre de 24 V
pour les réglages par défaut.
Surveillance externe de la température
Signal de pression minimal
Réalimentation manuelle en eau
Trois entrées comme contacts à fermeture avec un potentiel externe de
230 V pour les réglages par défaut.
Arrêt d'urgence
Fonctionnement manuel (par ex. pour la pompe ou le compresseur)
Fonctionnement manuel pour la soupape de décharge
Sorties
Libre de potentiel comme inverseur. Réglage par défaut pour les messages :
Erreur de réalimentation
Sous-dépassement de la pression minimale
Dépassement de la pression maximale
Mode manuel ou arrêt

Remarque !
Pour les réglages par défaut des modules E/S, voir le
chapitre 5.2.4 "Réglages par défaut du module E/S" à la page 8
En option, toutes les entrées et sorties numériques sont librement
configurables. Le réglage est effectué par le service après-vente
du fabricant Reflex, voir le chapitre 13.1 "Service après-vente du
fabricant Reflex" à la page 26
5.1

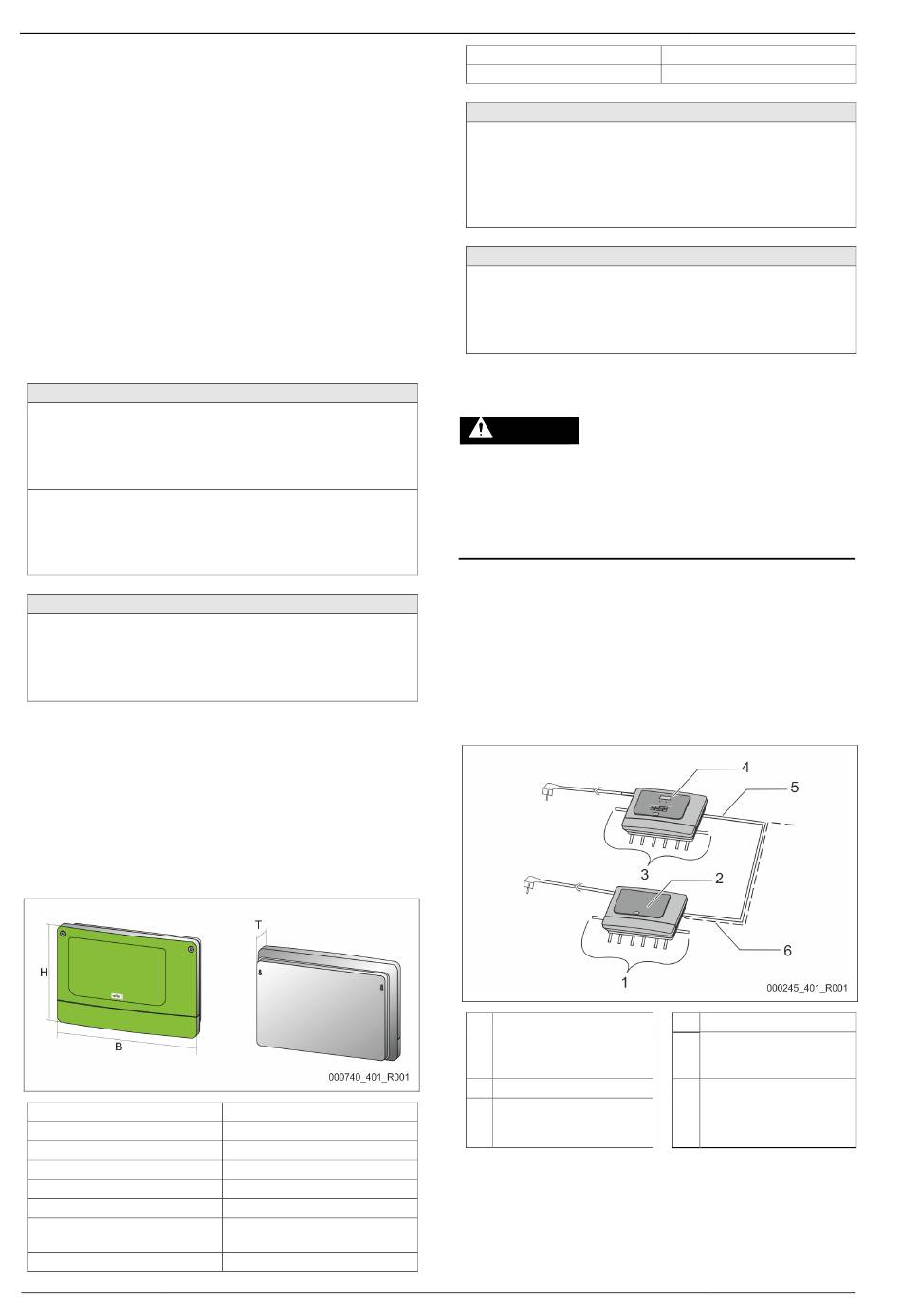

Caractéristiques techniques
Boîtier
Largeur (l) :
Hauteur (h) :
Profondeur (p) :
Poids :
Température de service admissible :
Température de stockage
admissible :
Degré de protection IP :
6 — Français
Boîtier en plastique
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
Variomat Basic — 22.07.2020 - Rev.A
Tension d'alimentation :
Fusible (primaire) :
Entrées / sorties
6 sorties de relais libres de potentiel (inverseur)
3 entrées numériques 230 V AC
3 entrées numériques 24 V AC
2 sorties analogiques, réglables via cavaliers
0 V – 1 V ou 2 V – 10 V
0 mA – 20 mA ou 4 mA – 20 mA
Interfaces avec la commande
RS-485
19,2 kbit/s
Libre de potentiel
Raccordement au moyen de bornes à fiches ou à vis
Protocole spécifique aux RSI
5.2
Paramètres
DANGER
Danger de mort par électrocution !
Danger de blessures mortelles par électrocution. Même après avoir
débranché la prise d'alimentation, certains composants de la carte de
l'appareil peuvent rester sous tension d'alimentation 230 V.
Avant de retirer les couvercles, débranchez complètement la
commande de l'appareil de la tension d'alimentation.
Assurez-vous que la carte est hors tension.
5.2.1
Réglages des résistances terminales dans les réseaux RS-485
Exemples pour activer ou désactiver les résistances terminales dans les réseaux
RS-485.
Les commutateurs DIP 1 et 2 ou le cavalier J3 se trouvent en option sur la
carte-mère de la commande Control Basic.
Longueur maximale de 1 000 mètres pour la connexion RS-485
Commande de l'appareil avec module E/S
1
Sorties du relais du module
E/S
6 sorties numériques
2 sorties analogiques
2
Module E/S
3
Raccords des lignes E/S
230 V AC, 50 – 60 Hz (CEI 38)
0,16 A à action retardée
4
Commande Control Basic
5
Connexion RS-485
6
Connexion RS-485
optionnelle
Maître / esclave
Bus de terrain
