4.3
Raccordement de la connexion RS-485 à la commande Control Touch

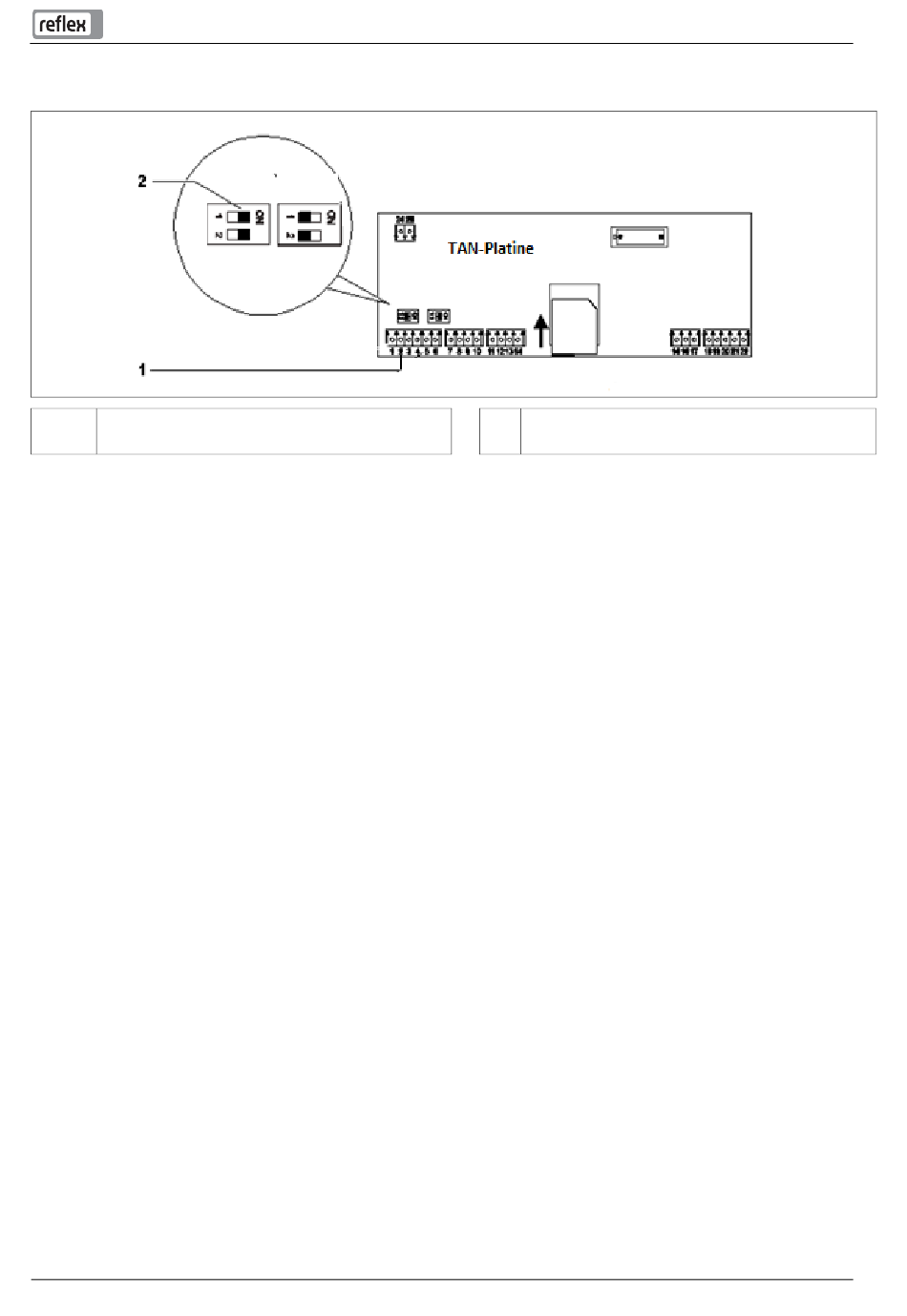

Schéma de raccordement de la commande Control Touch
1
Bornes de raccordement pour la connexion RS‐485
Procéder comme suit :
1.
Ouvrir l'armoire de distribution de la commande Control Touch.
2.
Monter l'adaptateur pour le profilé chapeau sur le Control Remote de Reflex.
3.
Fixer le Control Remote de Reflex sur le profilé chapeau.
4.
Connecter la carte TAN (dans la partie supérieure de la commande) au Control Remote de
Reflex à l'aide du câble RS485 fourni.
o Raccordement sur les bornes 1,2 (carte TAN).
o Connecteur RJ45 sur le Control Remote de Reflex
5.
Passer un câble LAN Control Remote à travers un passe‐câble et le connecter au Control
Remote de Reflex.
6.
Raccorder l'alimentation en courant.
o Utiliser le bloc d'alimentation fourni.
7.
Activer sur la carte‐mère du Control Touch les résistances terminales.
o Avec les commutateurs DIP 1 et 2.
2
Commutateurs DIP 1 et 2 en position active
•
Control Remote — 09.11.2015
Les résistances terminales sont activées
Raccordement
Français — 7
