4.1
Raccordement de RS-485 avec la commande Control Basic
Danger – Électrocution !
•
Danger de blessures mortelles par choc électrique. Même après avoir débranché la fiche de secteur, certains
composants de la carte de l'appareil peuvent rester sous tension (230 V).
–
Avant de retirer les couvercles, débranchez complètement la commande de l'appareil de l'alimentation
électrique.
–
Assurez-vous que la platine est hors tension.

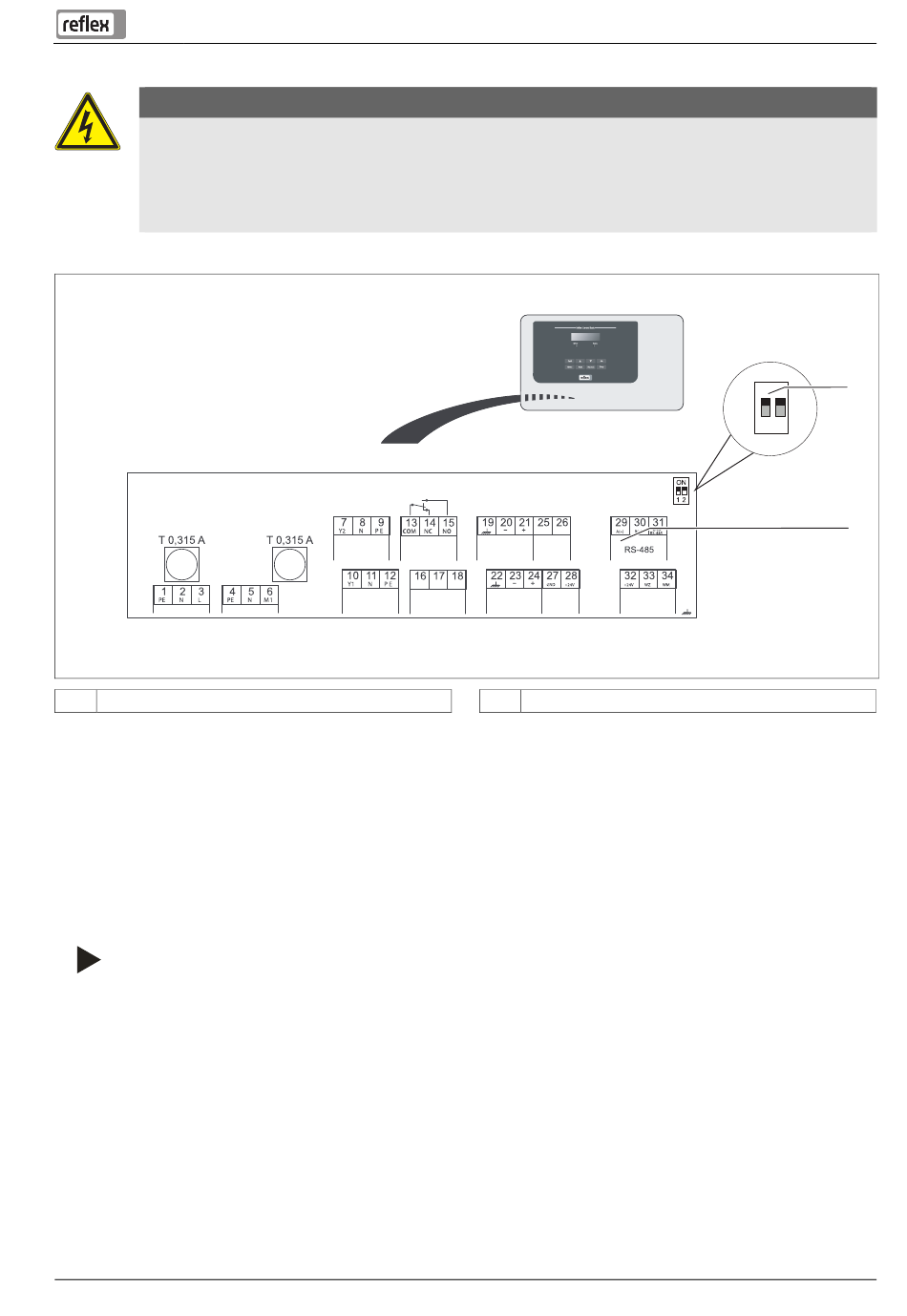

Carte mère de la commande Control Basic.
1
Interrupteurs DIP 1 et 2
Procédez comme suit :
1. Ouvrez le couvercle du boîtier de la commande Control Basic.
2. Branchez le raccordement RS-485 sur la carte mère avec le câble blindé.
•
Fiche 7, bornes 29, 30, 31.
3. Raccordez le blindage de câble d'un seul côté.
•
Sur la borne 22.
4. Activez les impédances de terminaison sur la carte mère.
•
Avec l'interrupteur DIP 1.
Remarque !
Activez l'impédance de terminaison lorsque l'appareil se trouve à une extrémité du réseau RS-485.
2
Fonctionnement maître - esclave — 24.09.2015
Bornes de raccordement pour RS-485
Raccordement
1
ON
1
2
2
000248_001_R001
Français — 7
